Nema23步进电机角度调节刻度装置结构

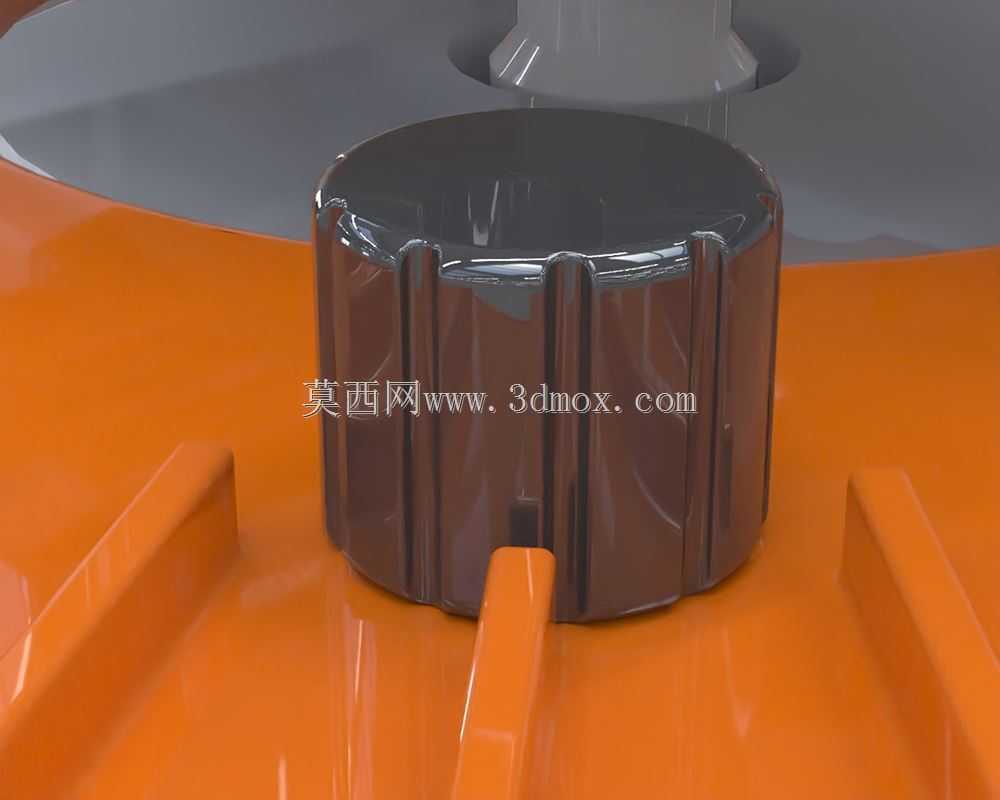

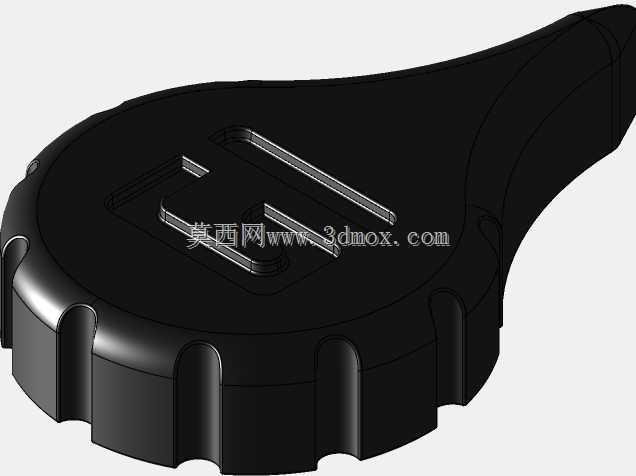

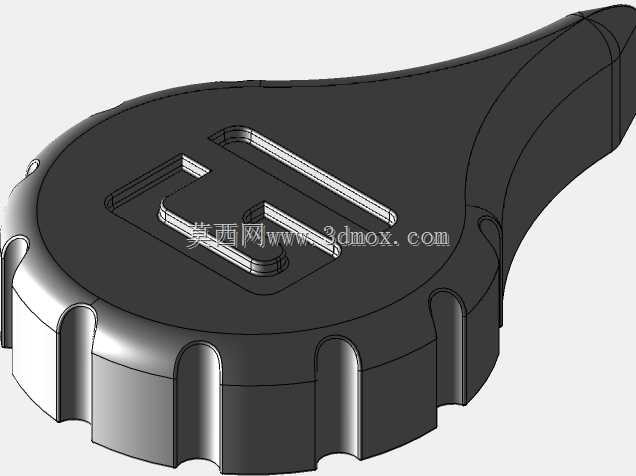

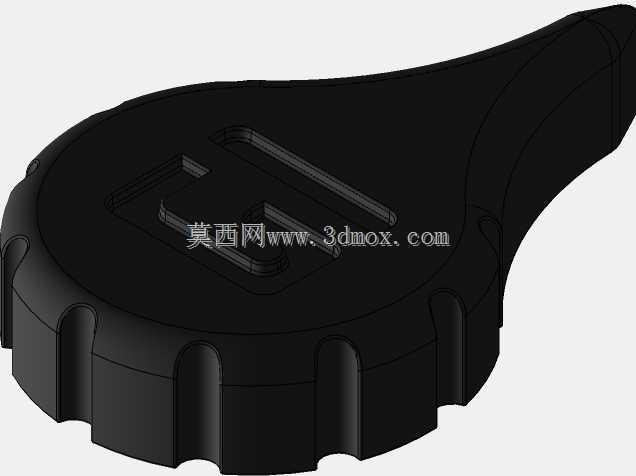

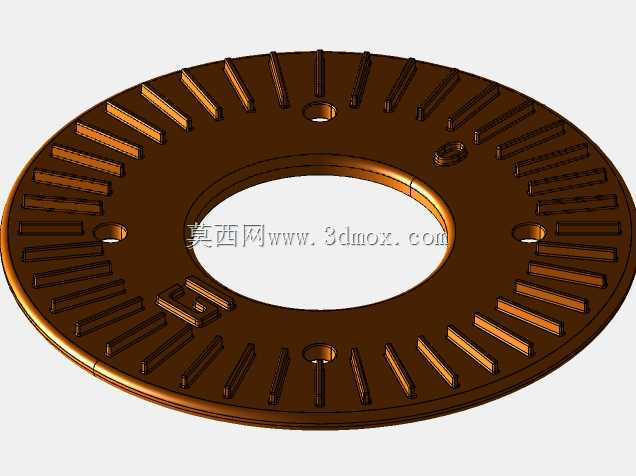

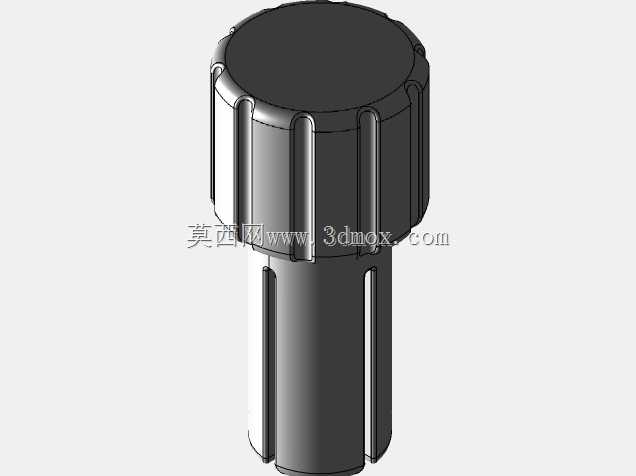

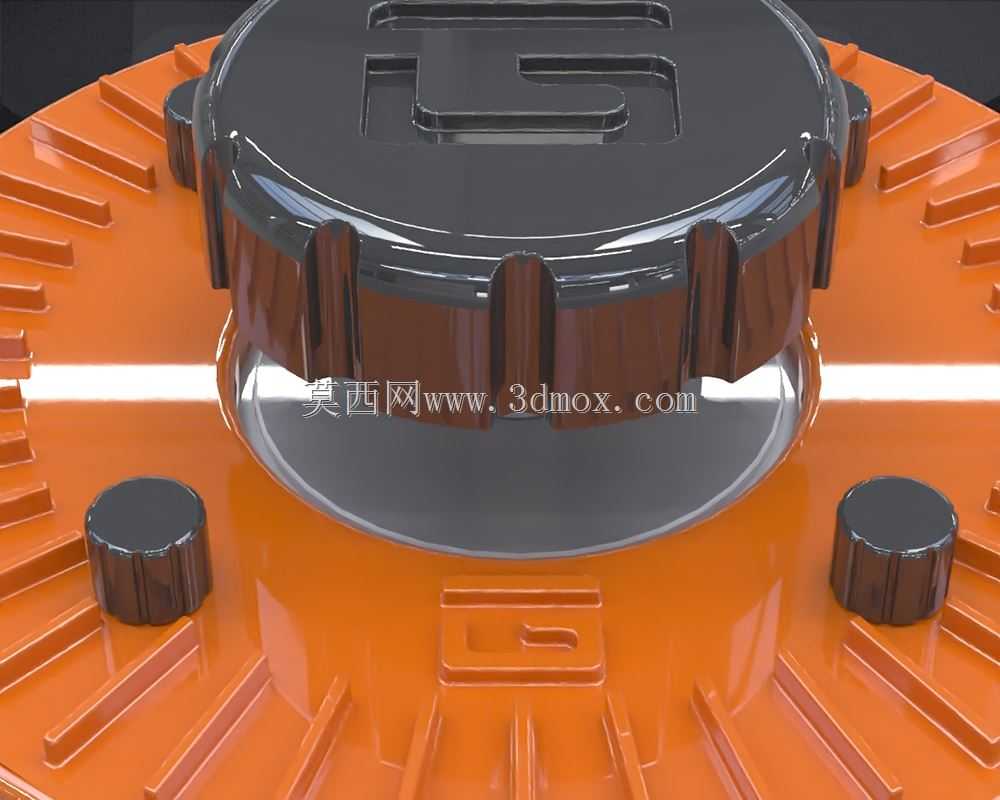

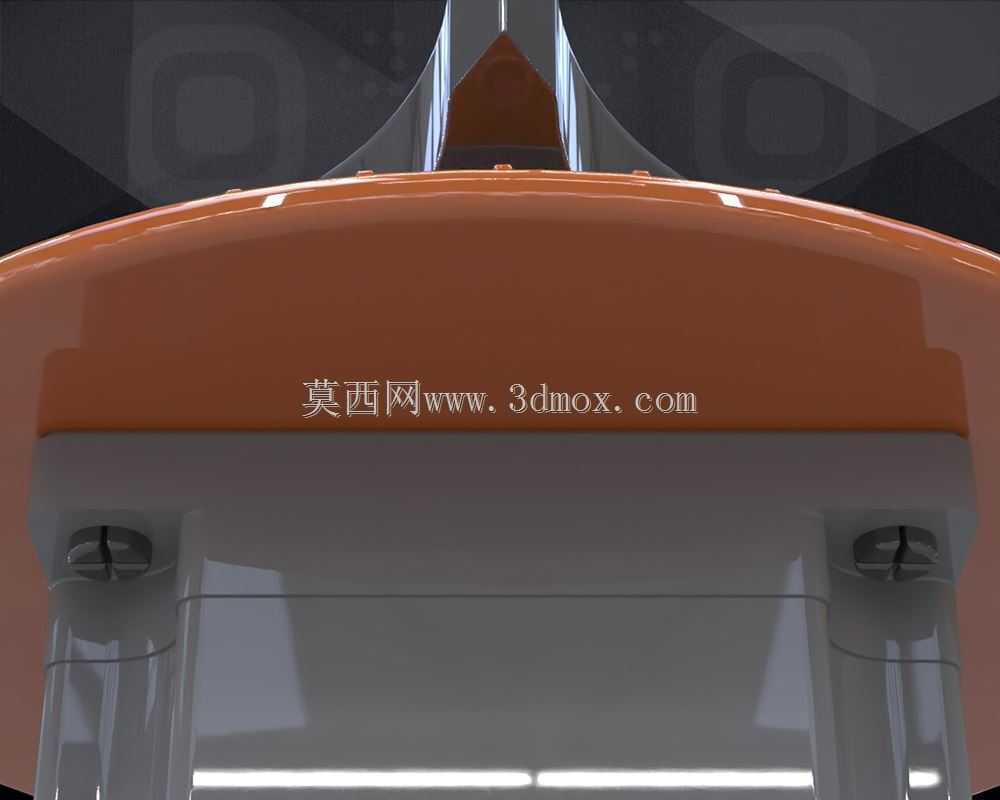

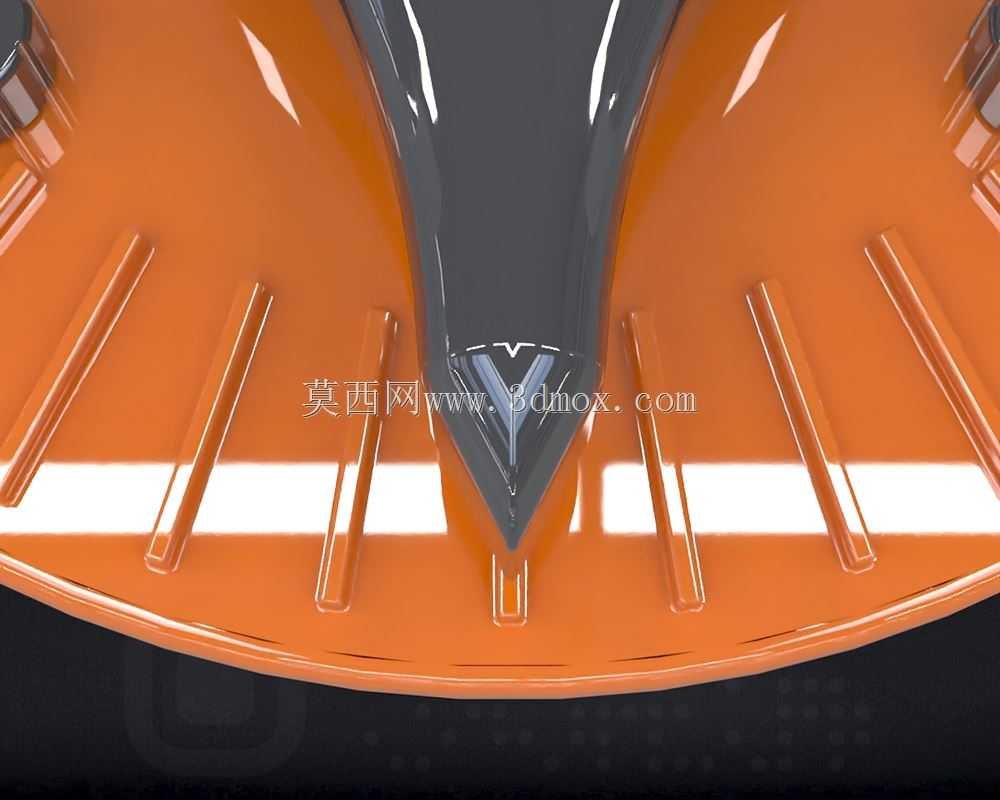

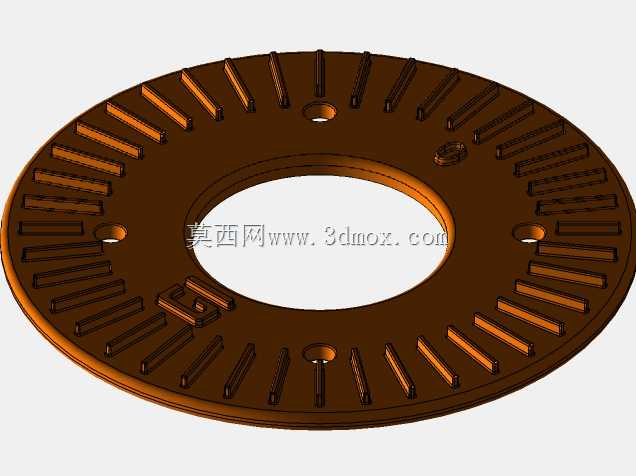

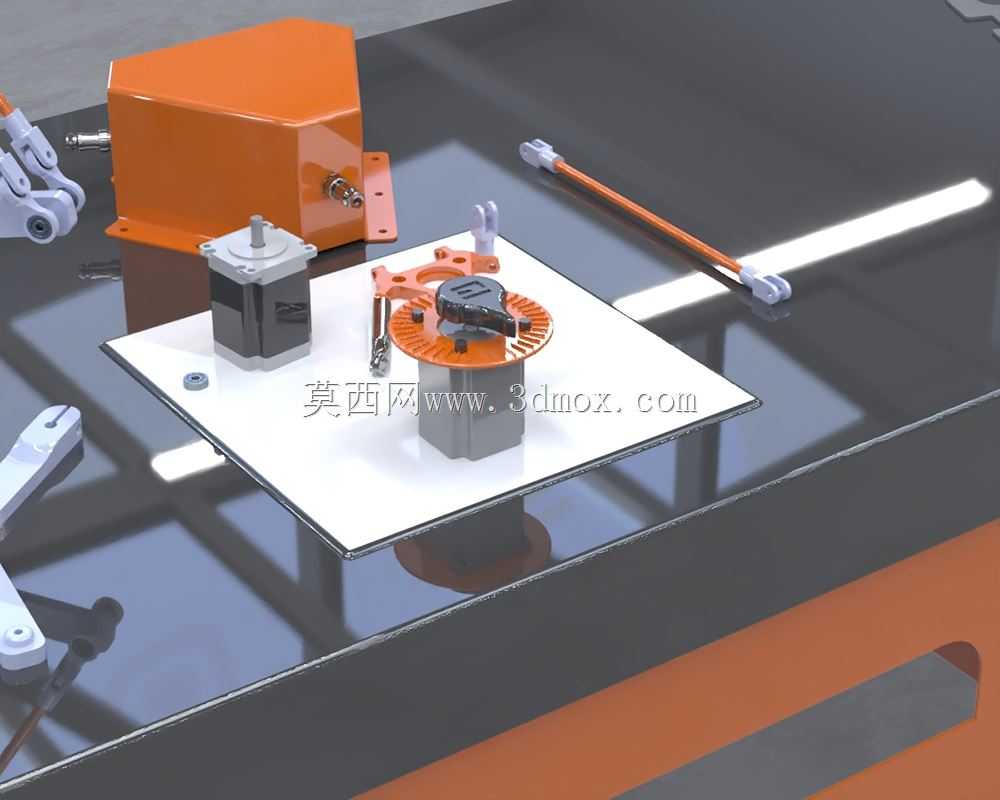

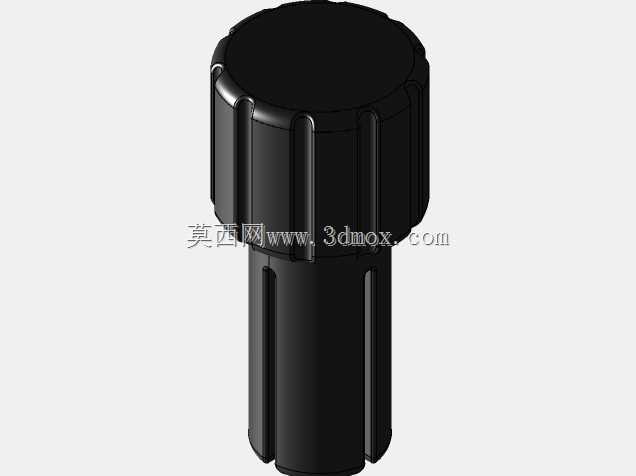

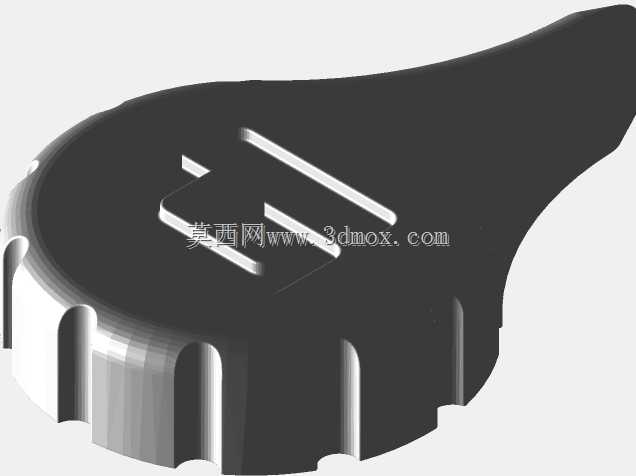

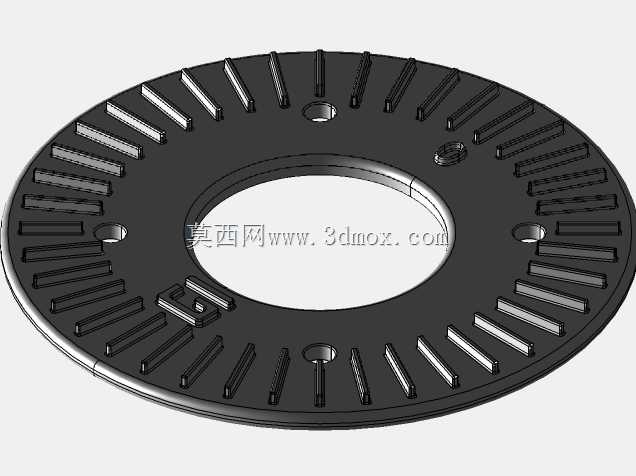

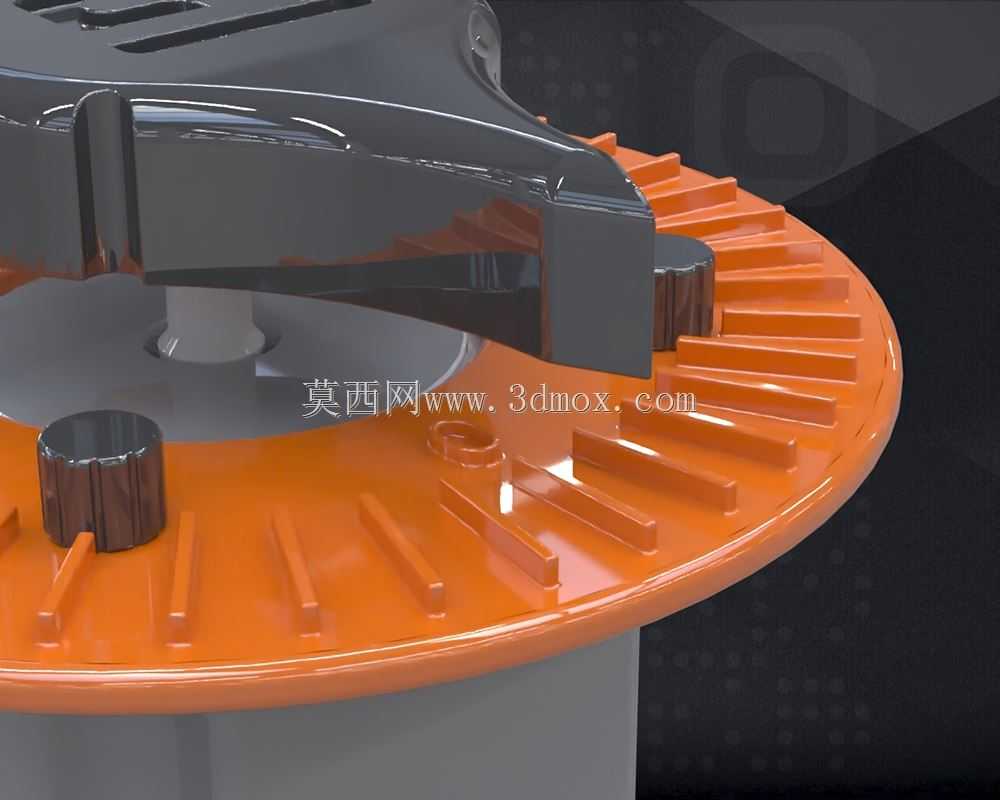

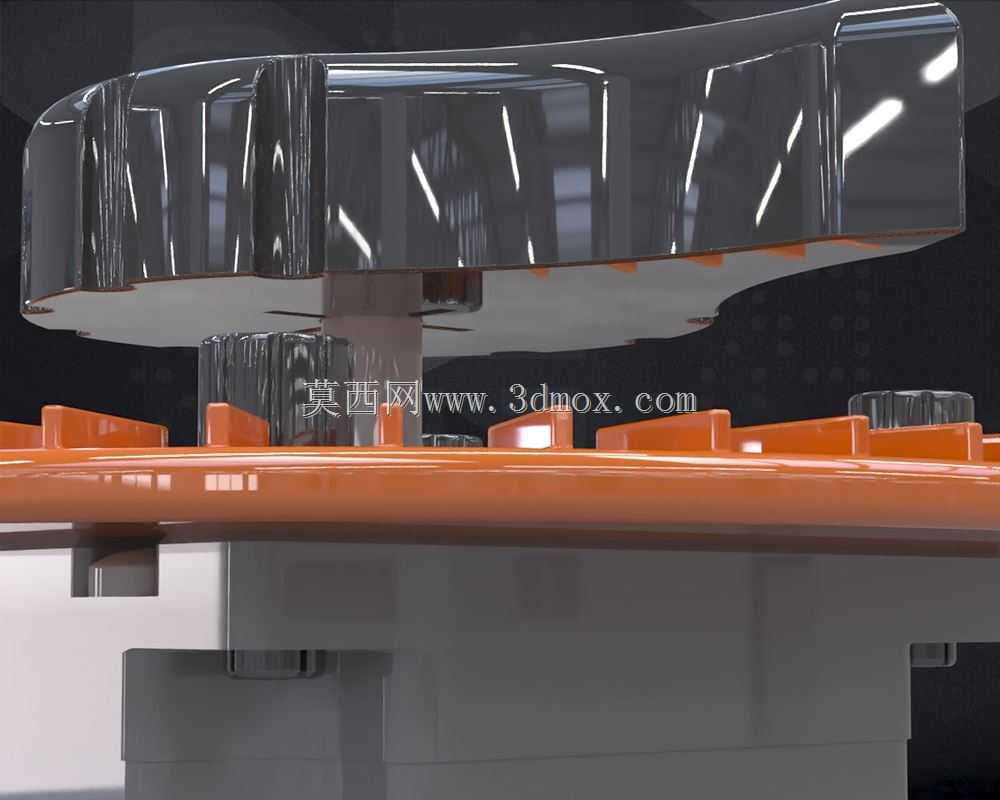

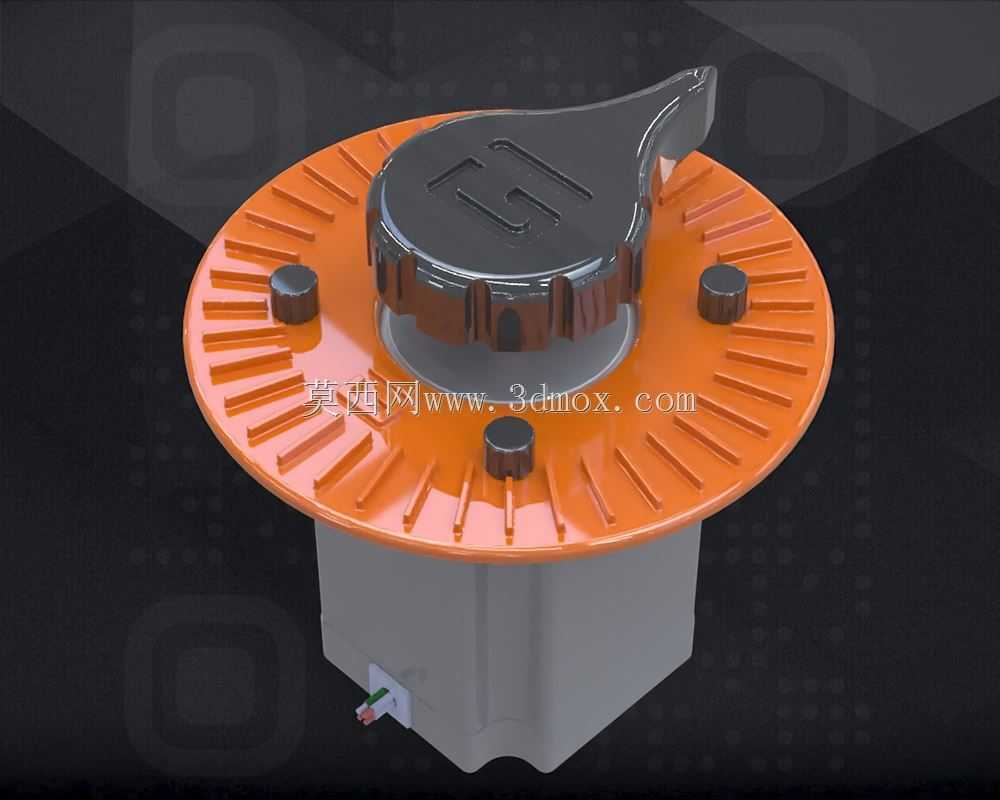

这款角度步进调节结构，主要适配Nema23规格步进电机的角度标定、调试场景，常见于高校实验室、开源硬件开发项目中，用来快速完成步进电机步距角校验、角度输出精度校准、小范围转角手动微调等作业。整套结构直接安装在步进电机的输出端侧，不需要额外改动电机本体的安装孔位，适配常规Nema23电机的前端面安装尺寸，安装边界完全覆盖电机前端的固定螺孔位置，不会和周边的传动结构、安装支架产生干涉。上部的橙色刻度盘做了周向均匀的分度齿槽，每一个齿槽对应固定的角度增量，配合顶部的拨动手柄，可以快速完成手动转角调节，三个均布的黑色锁紧旋钮，在角度调整到位后可以锁死刻度盘与电机轴的相对位置，避免调试过程中出现角度偏移。顶部的手柄做了防滑的凹凸纹理设计，手动操作时不需要额外工具就能完成拨转，手柄与刻度盘的连接位置做了限位结构，转动到极限位置时不会出现超程脱开的问题。下部的基座直接套接在步进电机的前端轴伸位置，基座侧面预留了走线槽位，电机的引出线可以从侧方规整引出，不会和转动的刻度盘部分产生剐蹭磨损。设计时充分考虑了3D打印加工的工艺特性，所有结构的壁厚都控制在均匀一致的范围，没有出现大角度的悬空结构，不需要额外添加支撑就能完成打印制作，各个配合面之间预留了合理的装配间隙，打印完成后不需要二次打磨就能完成组装。刻度盘的分度标识直接做在盘体的端面上，不需要后续额外粘贴刻度贴纸，长期使用不会出现标识磨损脱落的问题，周向的齿槽同时可以作为角度定位的参考，配合外部的光电传感器还能扩展实现原点定位、零位校准的功能。整套结构没有复杂的传动零件，所有部件都可以通过常规的加工方式制作，组装时只需要将基座固定在电机前端，依次装入刻度盘、锁紧旋钮、操作手柄即可完成装配，日常维护时只需要定期检查锁紧旋钮的预紧力，不需要额外加注润滑油脂，非常适合实验室快速搭建测试平台、开源项目迭代验证时使用，也可以作为小型自动化设备中需要手动角度预设环节的功能部件，适配小负载的转角调节工况，调节过程中阻尼感均匀，不会出现卡顿或者空程的问题，角度重复定位精度可以满足常规实验测试、小型设备调试的使用需求。
