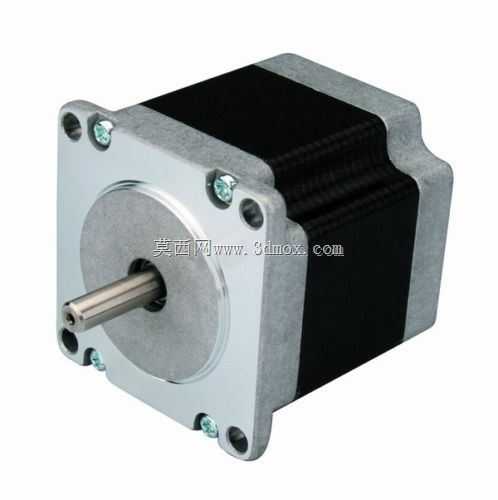

Nema23规格10.1kg步进电机三维结构

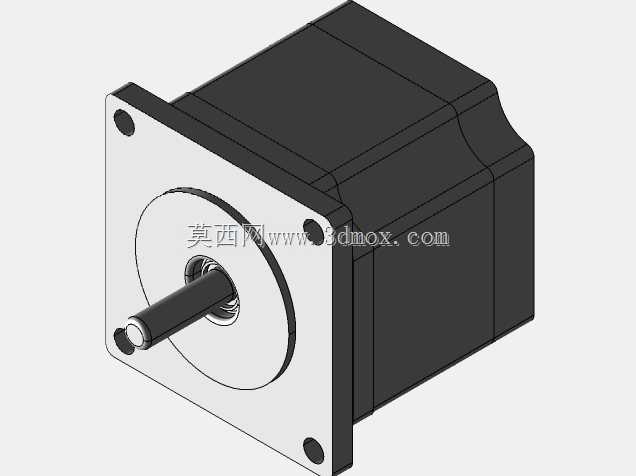

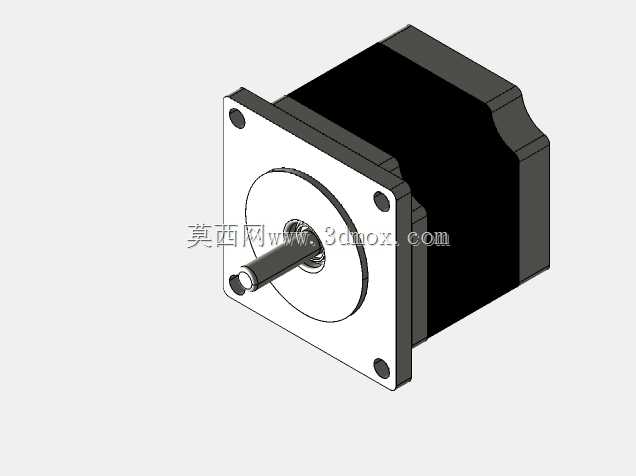

这款Nema23规格的步进电机，在小型自动化设备的传动场景中出镜率极高，从桌面级数控雕刻机的轴进给驱动，到3D打印设备的运动单元动力输出，再到小型包装生产线的分度送料机构，都能见到同规格产品的应用身影。做结构选型时最先要卡的就是安装边界，这款电机采用标准Nema23法兰安装尺寸，端面上的四个安装孔位呈正方形分布，孔位间距、安装孔的沉头深度都严格遵循行业通用标准，不用额外做转接板就能直接适配市面上绝大多数同规格的电机安装座、同步轮安装位以及联轴器对接尺寸，能大幅缩短设备改型时的结构调整周期。从结构设计逻辑来看，电机主体采用方形叠片定子壳体搭配前后端盖的结构，壳体表面做了自然氧化的铝质处理，既能够保证定子叠片的压紧强度，又能在设备运行时通过壳体表面散出绕组产生的热量，避免长时间运行出现温升过高导致的扭矩衰减。输出轴采用单出轴D型切边设计，轴径、轴伸长度都匹配常规的弹性联轴器、同步带轮安装尺寸，D型切边的结构能避免传动过程中轴与连接件出现打滑空转，保证步距角传输的精度。端盖上的固定螺丝采用内六角圆柱头规格，装配时能保证端盖与定子壳体的同轴度，减少转子转动时的径向跳动，降低运行过程中的振动噪音。实际应用中，这款电机的保持扭矩适配10kg级别的负载驱动需求，在搭配对应的步进驱动器使用时，能够实现精准的开环位置控制，不需要额外加装反馈编码器就能满足多数中低精度要求的点位传动场景，比如小型传送带的定距输送、非标设备上的工位切换转盘驱动、自动拧螺丝设备的进给轴驱动都能适配。建模过程中还原了电机本体的所有装配细节，从端盖的安装沉孔、输出轴的中心通孔，到壳体表面的叠片纹理都做了对应还原，在做设备整体装配仿真时，可以直接用来做干涉检查，提前排查安装时电机与周边走线槽、结构件的位置冲突，也能用来模拟电机运行时的线缆弯折空间，避免实际装配时出现线缆被端盖磨破的问题。做结构设计时要注意，这类步进电机的尾部出线位置要预留足够的走线空间，不能紧贴设备壁板安装，否则会挤压电机引线造成绝缘层破损，同时安装时要保证电机轴与被驱动轴的同轴度误差在允许范围内，不然长时间运行会加速轴承磨损，缩短电机的实际使用寿命。
