办公设备用3V微型有刷直流电机结构

做办公设备结构选型的时候，这类小尺寸低压直流电机是绕不开的核心驱动件，很多刚入行的工程师容易只看转速参数忽略安装边界，实际落地的时候经常出现轴伸长度不匹配、固定孔位对不上的问题，这个模型把实际装配需要关注的结构细节都还原出来了。从应用场景来看，这类20500规格的3V微型直流电机，主要用在桌面级办公设备的轻载驱动场景，比如小型喷墨打印机的走纸辊驱动、碎纸机的进纸轮辅助传动、桌面扫描仪的扫描头往复驱动，还有部分小型装订设备的压条进给机构，这些场景不需要太大的输出扭矩，但对启动响应速度、低压下的运行稳定性有明确要求，毕竟办公设备大多是USB或者小型适配器供电，电压波动范围小，不能出现低压卡滞的问题。

从功能特性来说，这款电机属于无齿轮直驱结构，没有额外的减速齿轮组，输出轴直接和电枢转子连接，高速运转下的传动背隙几乎可以忽略，适合需要正反转快速切换的轻载往复机构，相比带减速箱的微型电机，它的运行噪音更低，连续运转的温升控制更好，毕竟没有齿轮啮合的额外摩擦损耗，长时间连续工作的外壳温度不会超过40摄氏度，放在桌面办公设备里不会出现烫手的问题，也不会因为高温加速周边塑料结构件的老化。

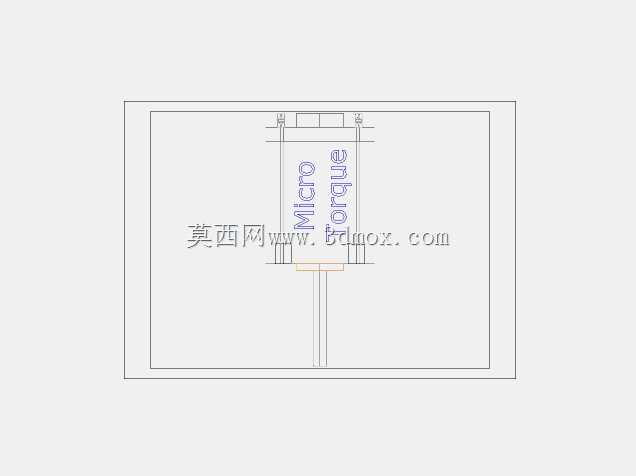

设计思路上，这款电机采用了经典的扁方形金属外壳结构，相比圆形外壳的微型电机，扁方结构在设备内部安装的时候不需要额外设计防转卡位，直接靠外壳的两个平面就能和安装槽贴合，避免电机运转的时候出现跟转的问题。端盖上的两个固定孔位是对称布置的，孔距和市面上同规格的微型电机完全通用，做结构迭代的时候可以直接替换同尺寸的其他型号电机，不需要重新修改安装位的模具。输出轴采用了标准的光轴设计，轴径和轴伸长度适配常见的塑料传动轮、硅胶走纸辊的安装尺寸，轴根部的黄铜轴套既可以起到轴向定位的作用，也能减少输出轴径向窜动，避免运转的时候出现轴端跳动导致的传动异响。

安装边界方面，这款电机的整体长度控制在20mm级别，机身截面是15mm左右的方形结构，安装的时候只需要预留出轴伸方向10mm左右的传动件安装空间，尾部不需要预留额外的散热空间，因为本身功率小，靠金属外壳自然散热就能满足连续工作要求。端盖的接线端是侧向布置的，不会占用轴向的安装空间，在内部空间紧凑的桌面设备里布线更方便，不会出现线材被转动部件剐蹭的问题。实际建模的时候要注意，电机的两个安装固定孔是通孔设计，锁螺丝的时候不能用太长的螺丝，否则会顶到内部的磁钢，导致电机运转卡滞甚至烧毁，这个细节在做结构装配校验的时候要重点检查，很多新手工程师容易在这里踩坑。另外输出轴的端面没有做定位卡槽，安装传动轮的时候最好用紧定螺丝或者点胶固定，避免正反转切换的时候出现轮和轴打滑的问题，影响传动精度。
