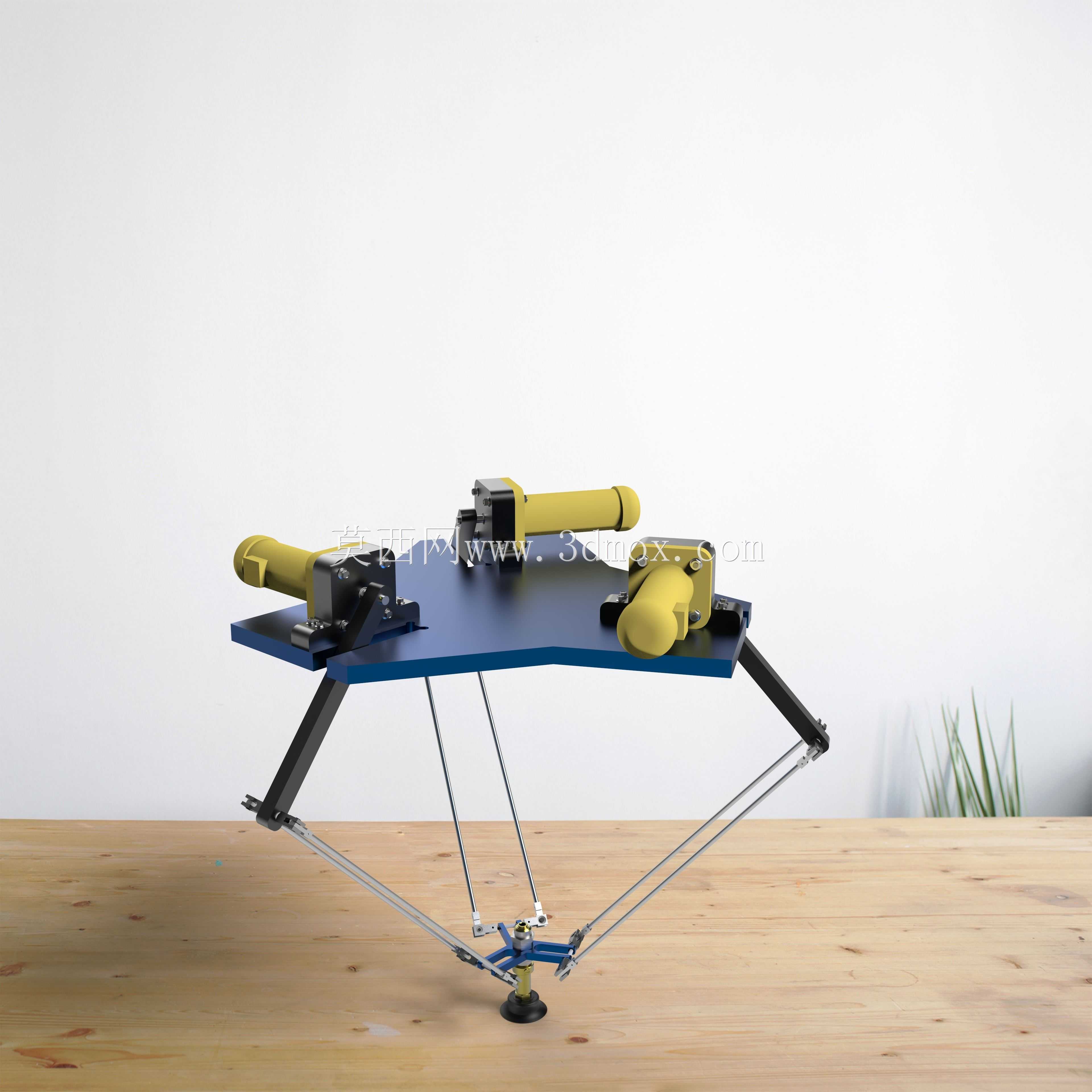

并联结构delta三角洲拾取机器人设计

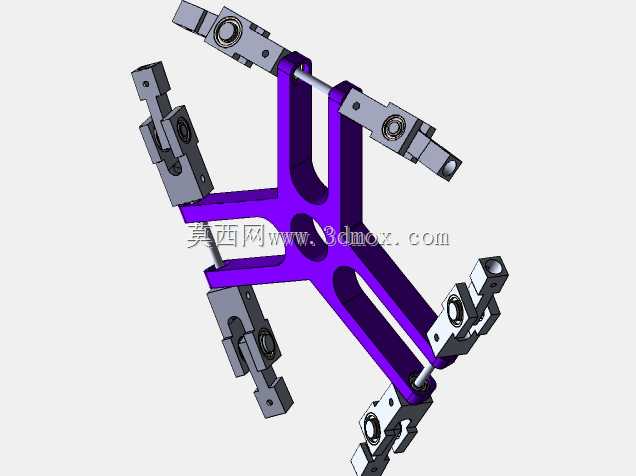

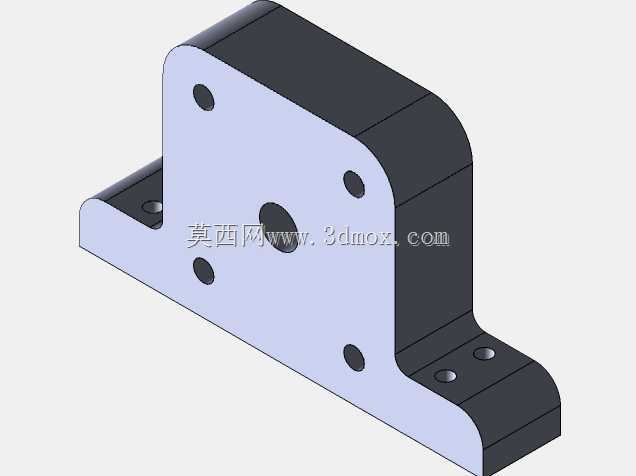

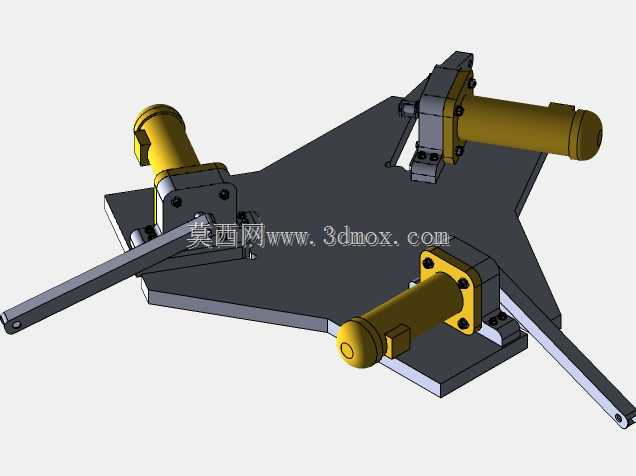

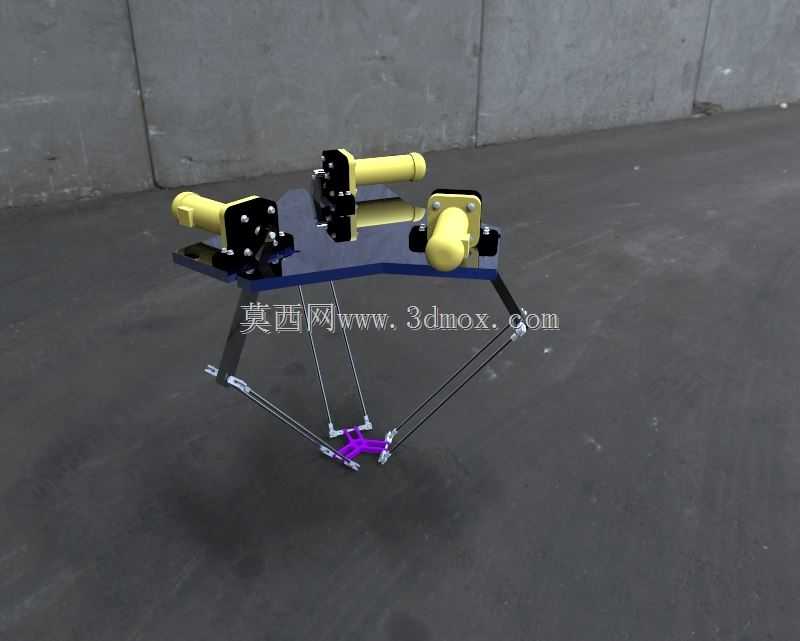

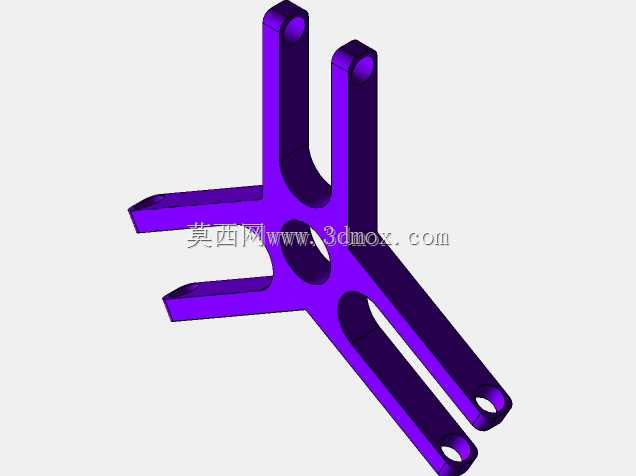

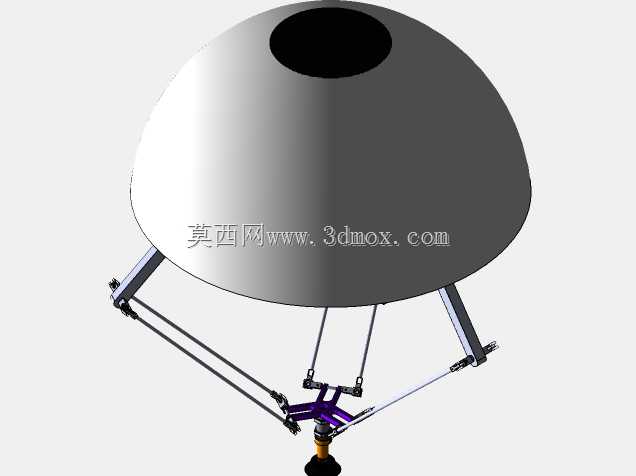

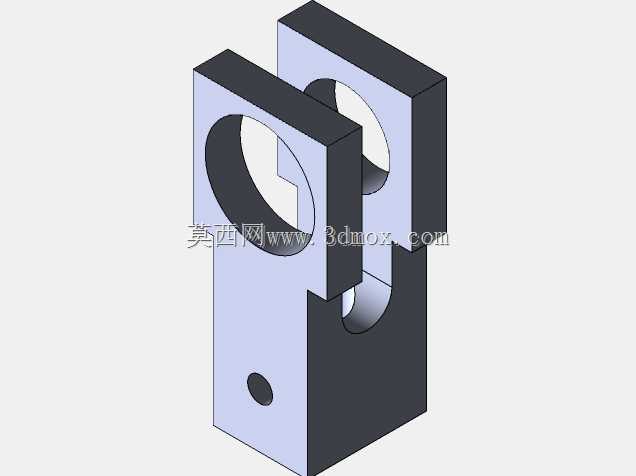

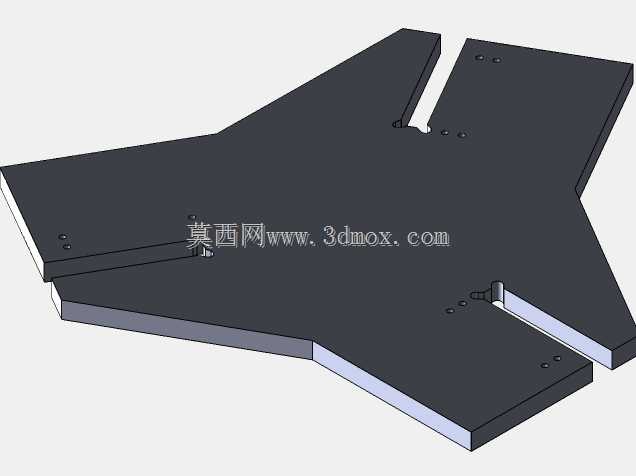

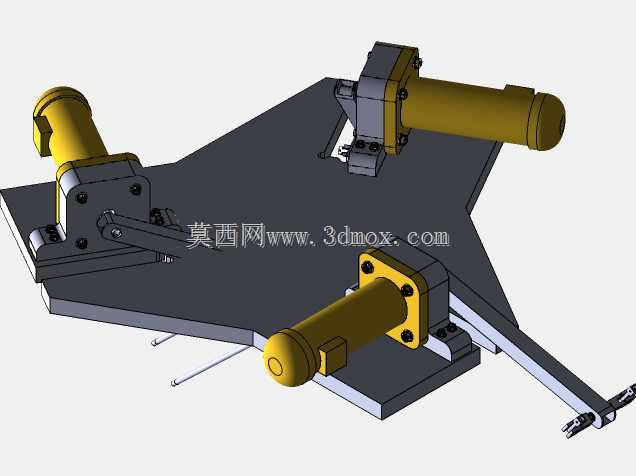

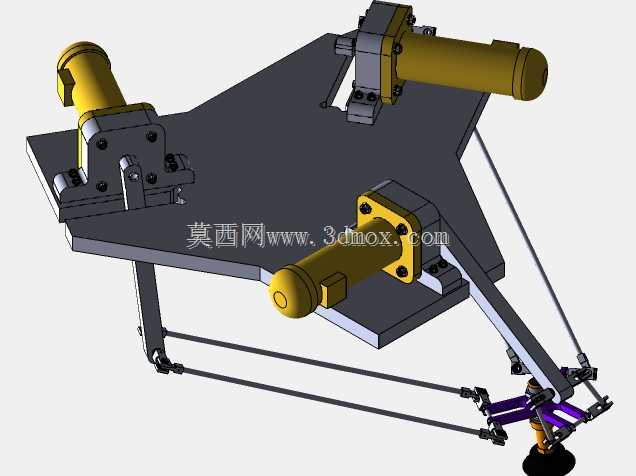

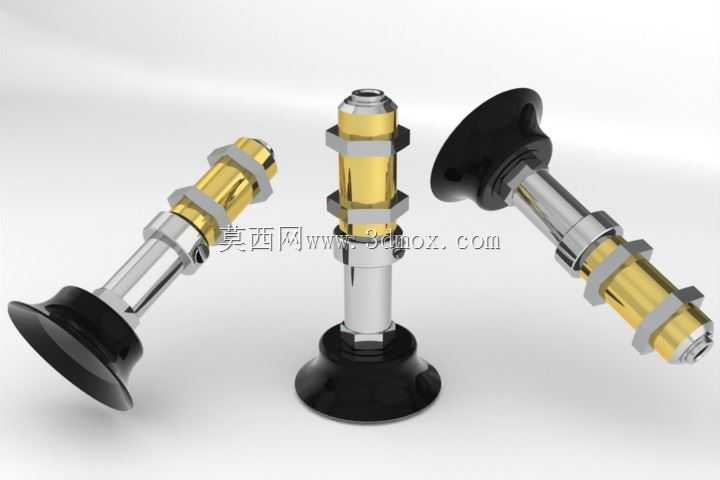

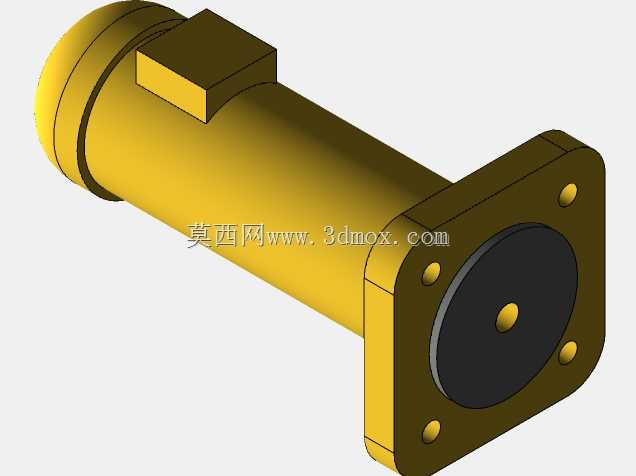

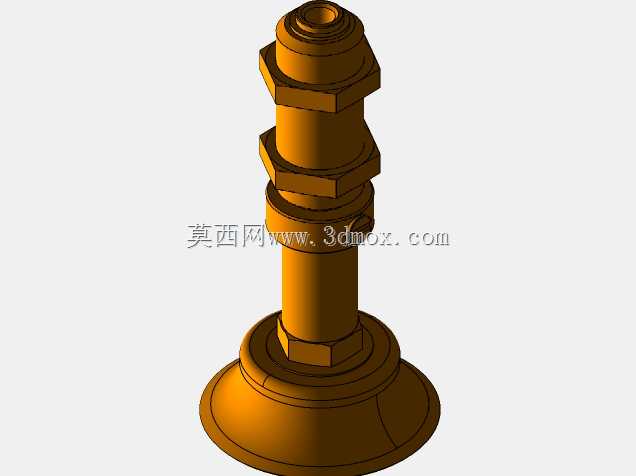

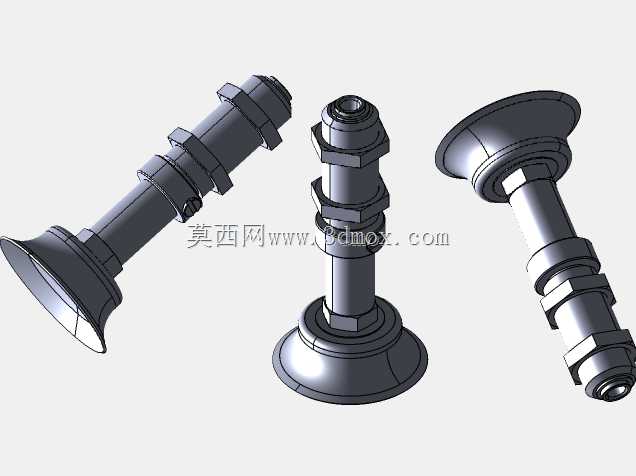

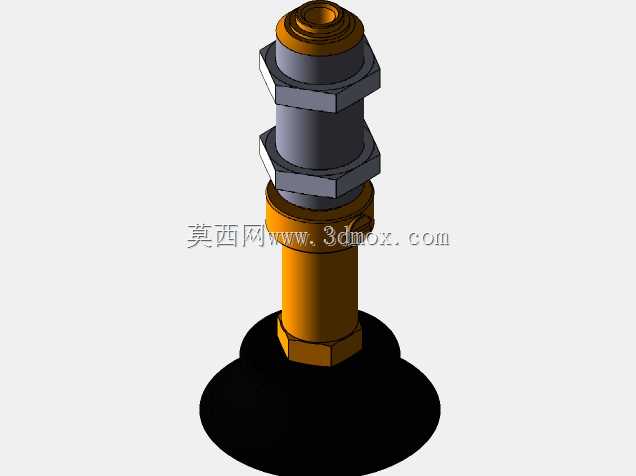

这款并联构型的delta执行机构，核心面向高速轻载拾取分拣场景设计，常见于食品包装流水线末端分拣、3C电子元器件快速摆盘、医药行业泡罩板装箱这类对节拍速度要求高、负载重量不大的工位，相比传统串联关节机械手，它的运动惯量集中在静平台侧，动平台端仅保留末端执行接口，高速往复运动时的动态稳定性更优，不会出现串联臂长叠加带来的末端抖动问题。设计阶段优先考虑了安装边界的适配性，静平台采用三角切边的板式结构，三个驱动单元呈120度均布安装在静平台上，驱动臂采用轻量化的硬质合金材质，配合平行四边形的从动支链约束，保证末端动平台始终保持水平姿态，不会在运动过程中出现角度偏转，适配真空吸盘、夹爪这类需要保持执行端面水平的末端工装。从安装尺寸来看，静平台的外接圆直径控制在常规流水线机架的安装预留范围内，不需要额外加宽机架横梁，支链的最大伸展长度覆盖常见800-1200mm直径的工作范围，垂直方向的行程可满足0-300mm的拾取高度差，适配多数流水线输送面到料盘的高度差需求。设计时特意优化了支链的铰接点结构，采用带密封的深沟球轴承作为转动副，避免车间粉尘、包装碎屑进入铰接缝隙造成卡滞，驱动单元的安装座预留了伺服电机与减速器的定位止口，装配时不需要额外做同轴度找正，直接通过止口定位锁紧即可保证传动精度。末端动平台预留了标准的气路走线孔与执行器安装螺孔，可直接替换不同规格的吸盘、夹爪，不需要额外打孔改造，支链的杆件长度经过运动学仿真校核，在全工作行程范围内不会出现机构死点，也不会出现支链干涉的情况，三个驱动轴的运动曲线经过平滑处理，高速启停时的冲击载荷被控制在驱动单元的额定负载范围内，可长期连续运行在120次/分钟的拾取节拍下，适合长时间连续运转的流水线工位。静平台上还预留了视觉相机的安装位，可配套工业视觉系统实现散乱工件的动态拾取，不需要额外加装视觉支架，整体结构的零件多采用标准件与板材加工件，加工成本低，装配难度小，后期维护时仅需要定期检查铰接轴承的磨损情况即可，不需要复杂的校准流程。
