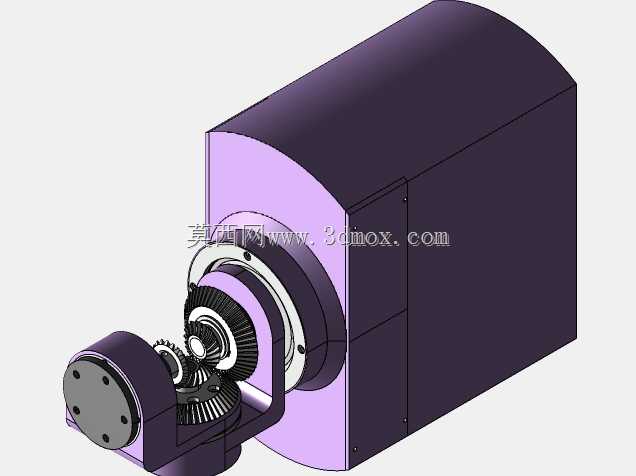

三自由度机器人定向定位传动机构

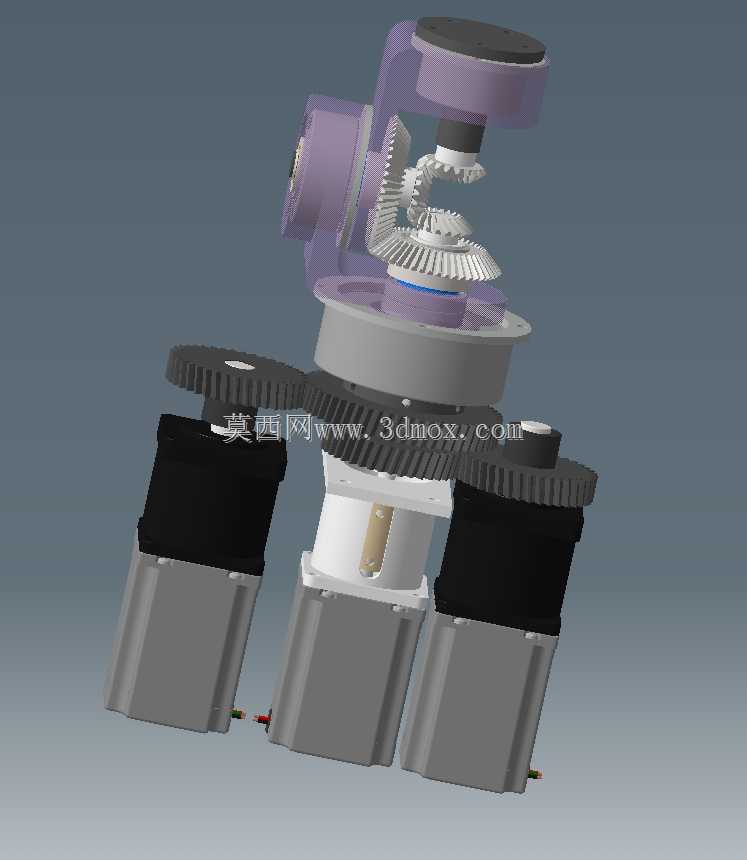

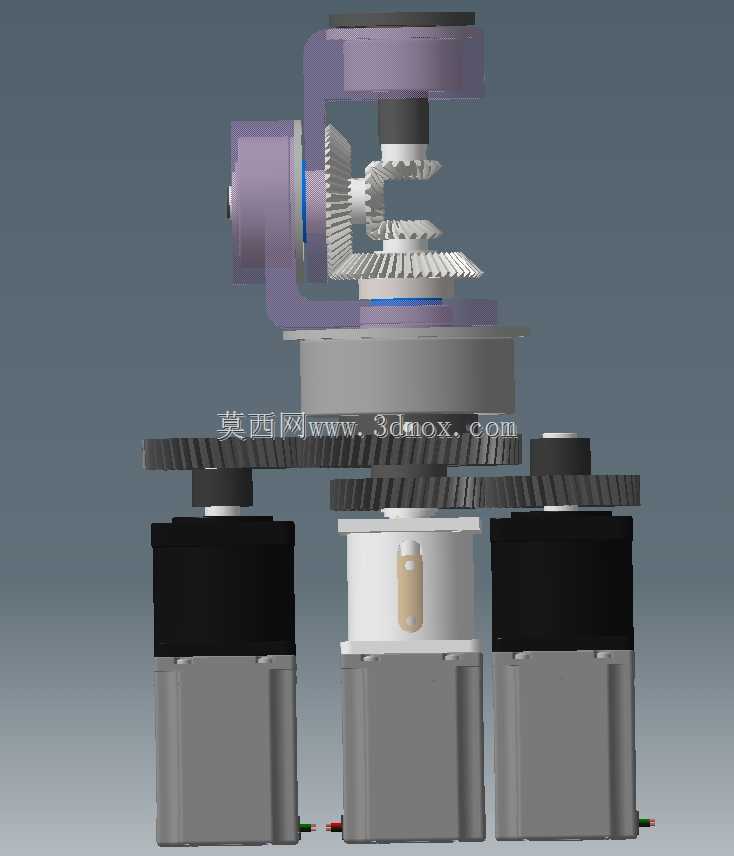

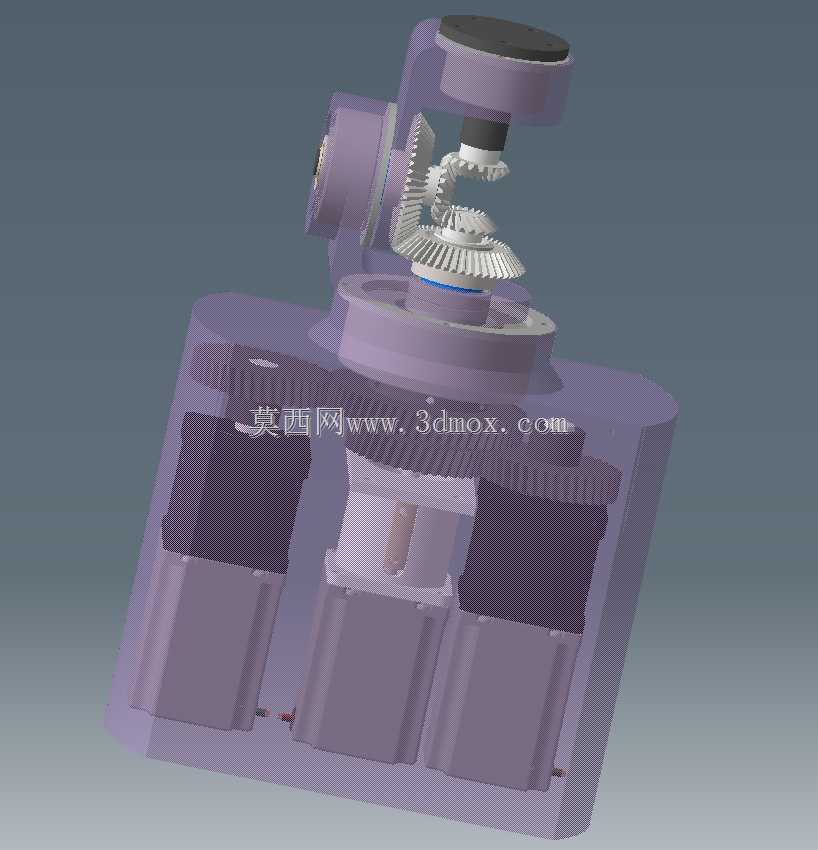

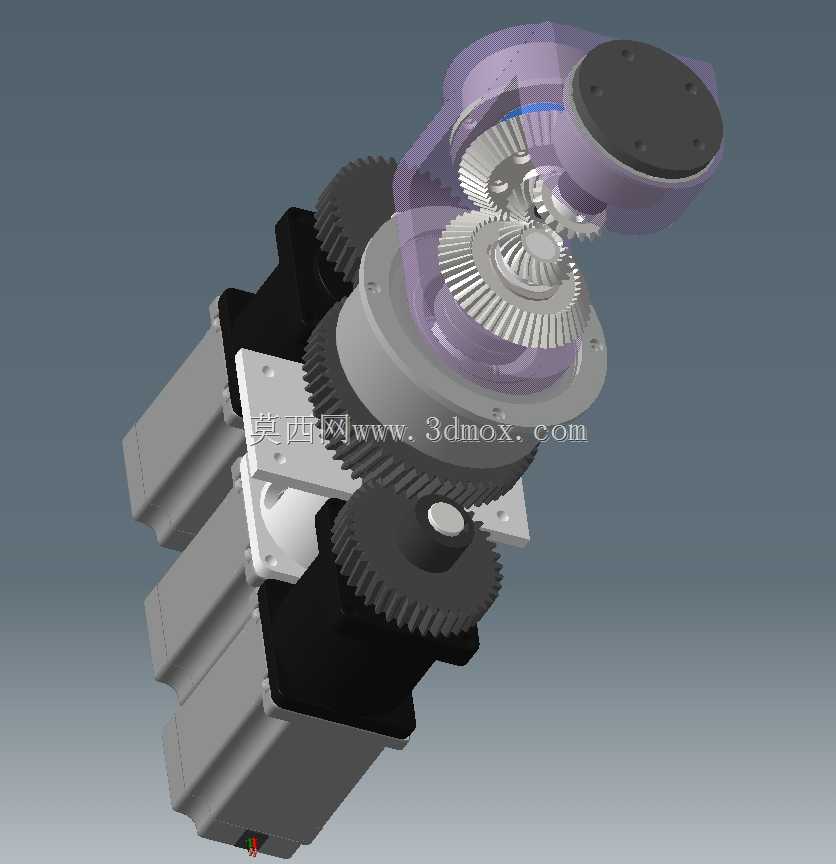

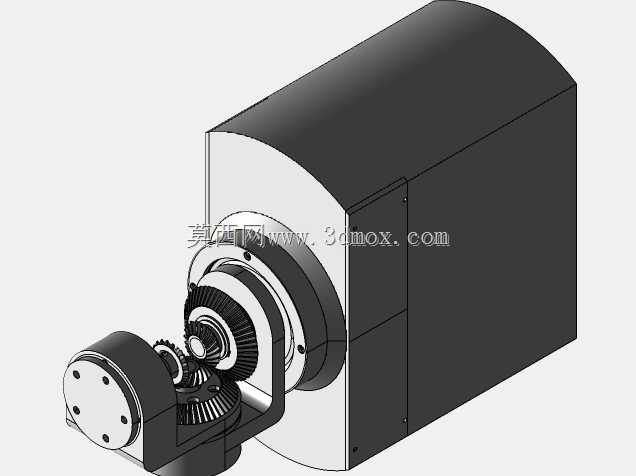

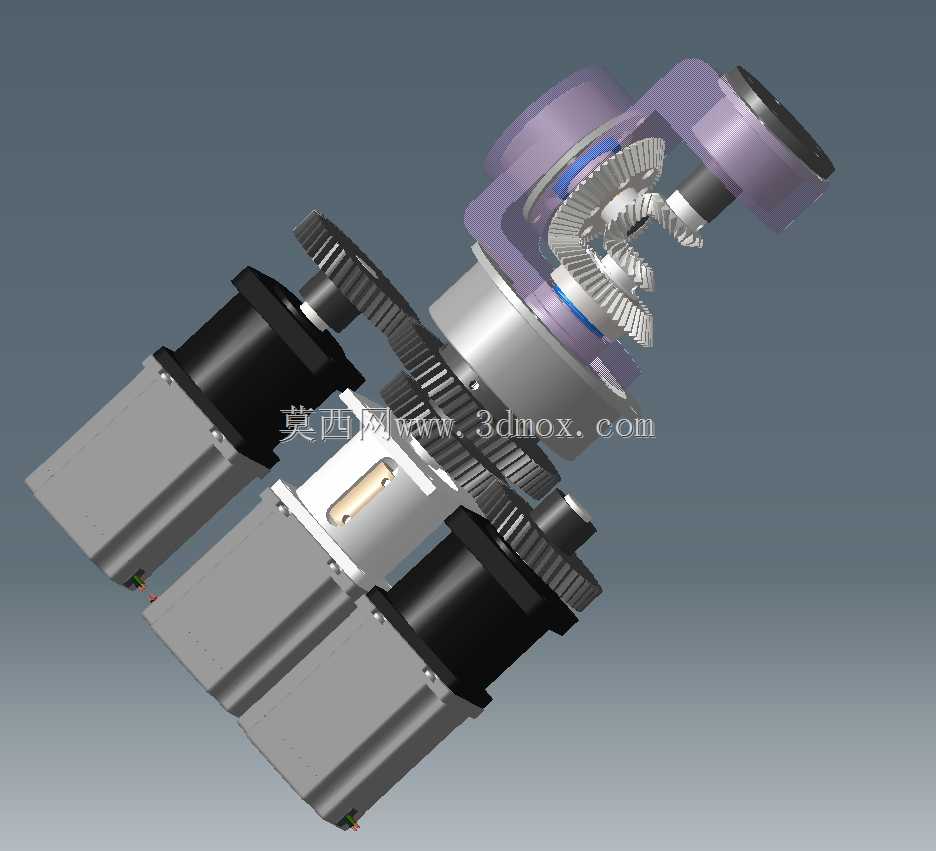

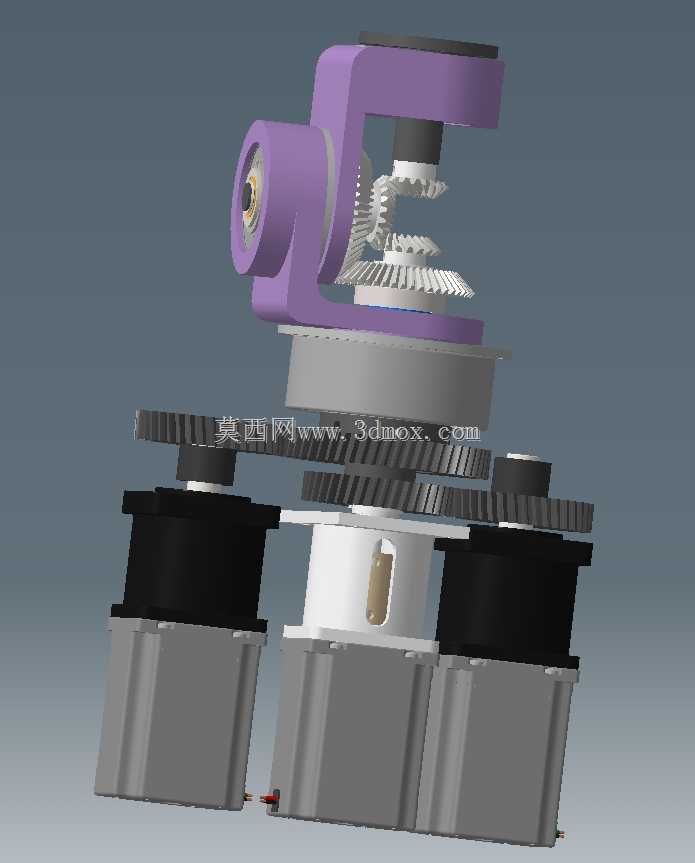

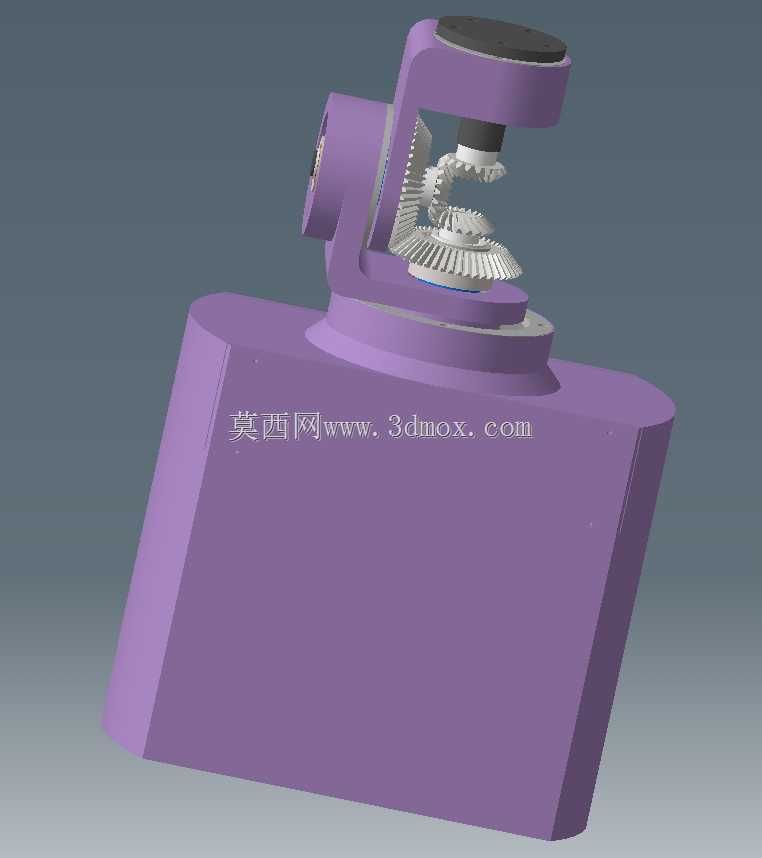

该机构属于机器人末端执行器的定向定位传动单元，主要应用于需要多姿态调整的工业作业场景，可搭载在小型装配机械手、精密分拣设备的末端，完成工件姿态调整、角度定位、定向取放等作业动作，适配电子元器件装配、小型零件精密检测、轻工产品分拣等对末端姿态调整精度有要求的工位。从结构设计来看，整套机构采用三组动力输入同轴布置的方案，三个动力单元沿基座周向均匀排布，通过锥齿轮组、圆柱齿轮组的多级传动耦合，将三个独立的旋转输入合成为末端执行器的三个自由度转动输出，可实现末端绕空间三个正交轴的角度调整，相比传统串联关节结构，该构型将动力源集中布置在基座端，大幅降低了末端运动部分的重量，能有效提升末端响应速度与运动稳定性。设计过程中，传动链的齿轮啮合间隙做了针对性控制，锥齿轮采用背隙可调的安装结构，可根据传动精度需求调整啮合紧度，降低回程误差对定位精度的影响；基座部分设置有统一的安装法兰面，可直接与标准工业机械手的末端法兰对接，安装边界预留了足够的紧固件操作空间，不需要额外设计过渡连接板即可完成装配。末端输出端设置有标准的执行器安装接口，可适配夹爪、吸盘、检测探头等多种末端作业元件，接口的定位止口尺寸符合通用工业机器人末端安装规范，更换不同作业元件时不需要额外加工转接件。整套机构的传动腔体采用一体化壳体设计，既可以作为传动齿轮的支撑结构，也可以容纳润滑脂，实现传动部件的免维护长期运行，壳体的外形做了倒角处理，避免运动过程中与周边设备发生干涉，整体结构紧凑，在有限的安装空间内实现了三自由度的姿态调整功能，适合在空间受限的自动化产线内部署使用。传动路径的设计上，三个动力输入分别对应末端的偏航、俯仰、滚转三个转动自由度，各传动链之间做了运动解耦设计，单个自由度的调整不会干扰其他自由度的定位角度，降低了运动控制的算法复杂度，调试过程中可单独对每个轴的零点、传动比进行校准，不需要做复杂的耦合运动补偿，能缩短现场调试的周期。
