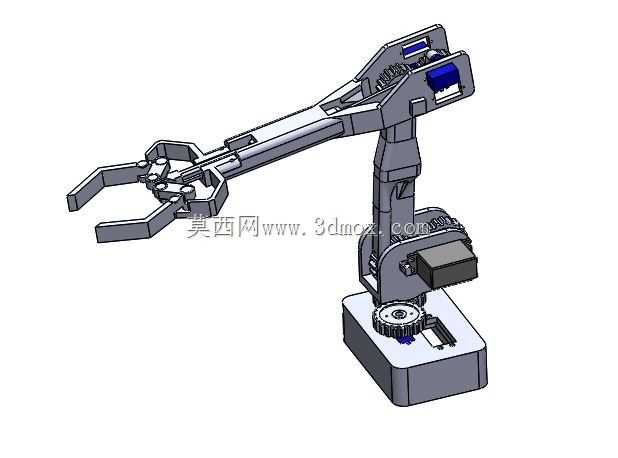

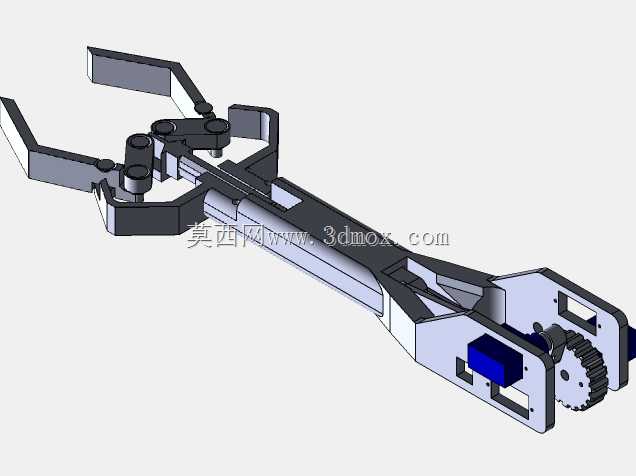

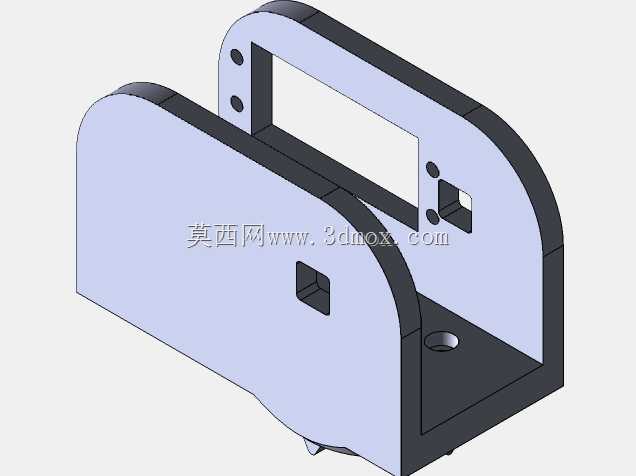

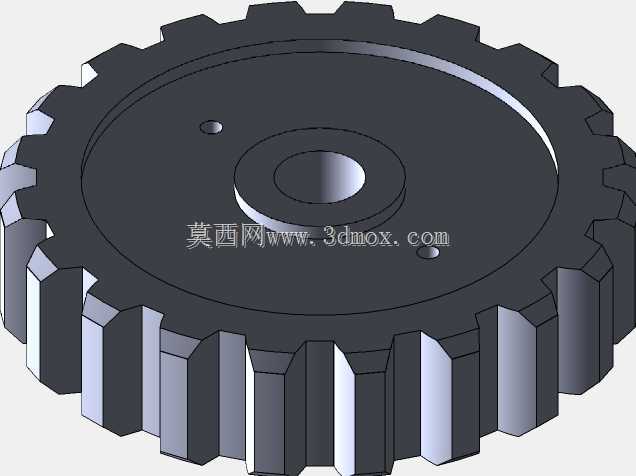

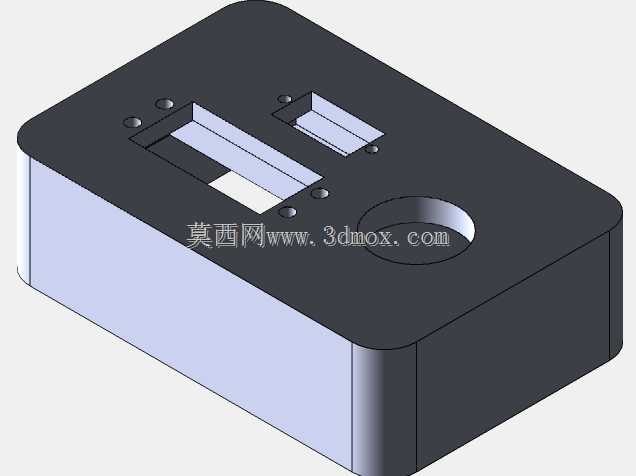

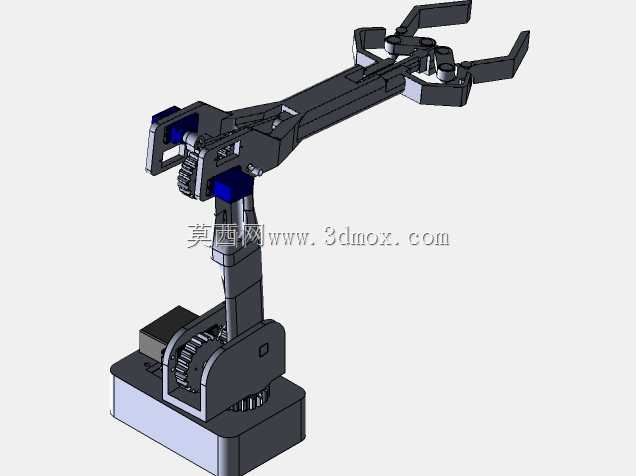

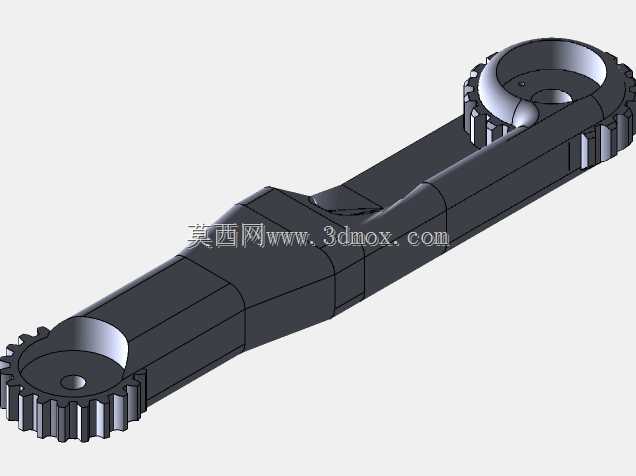

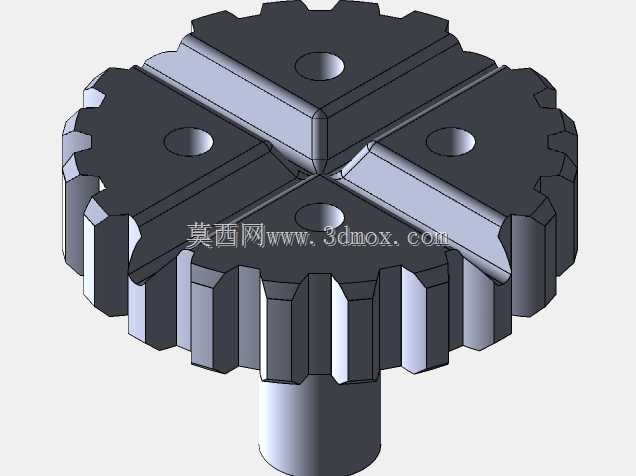

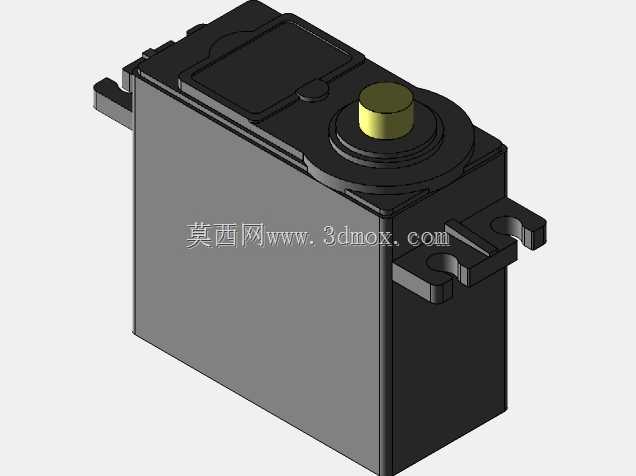

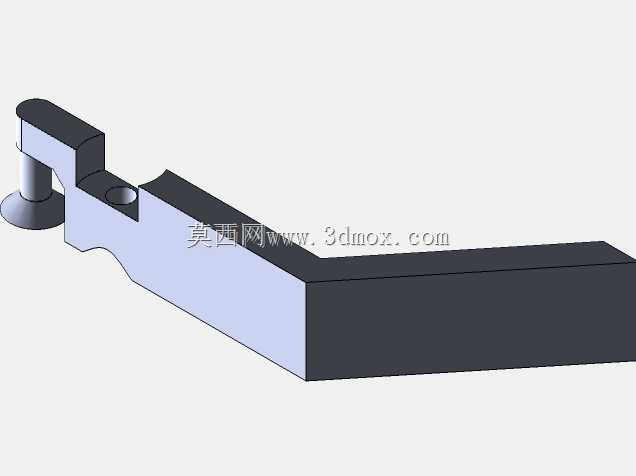

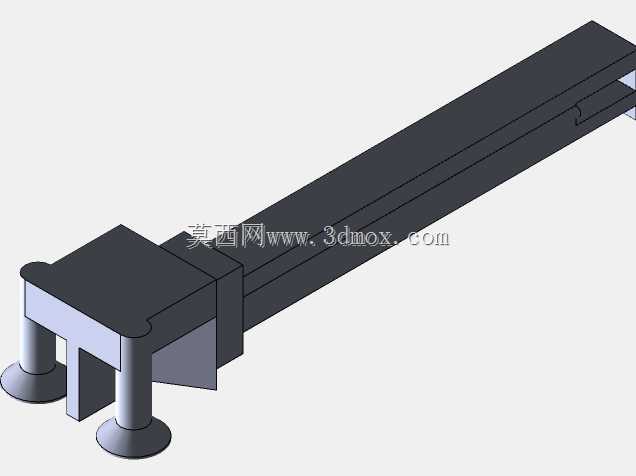

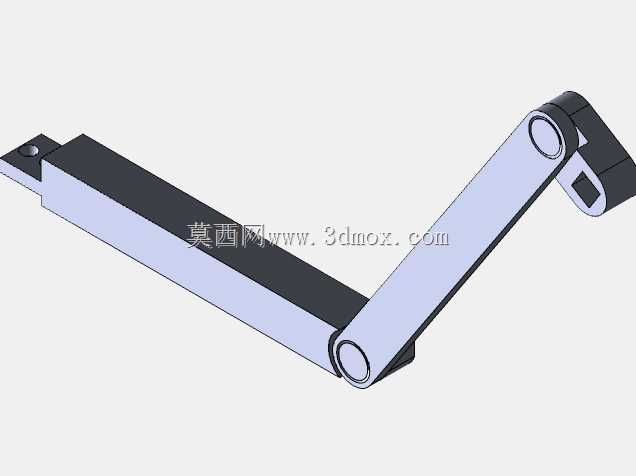

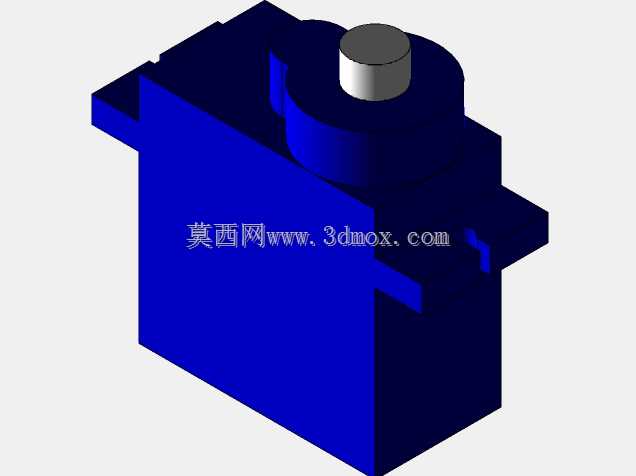

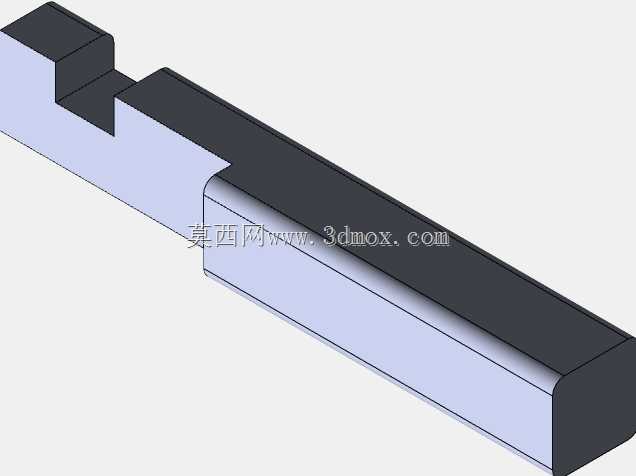

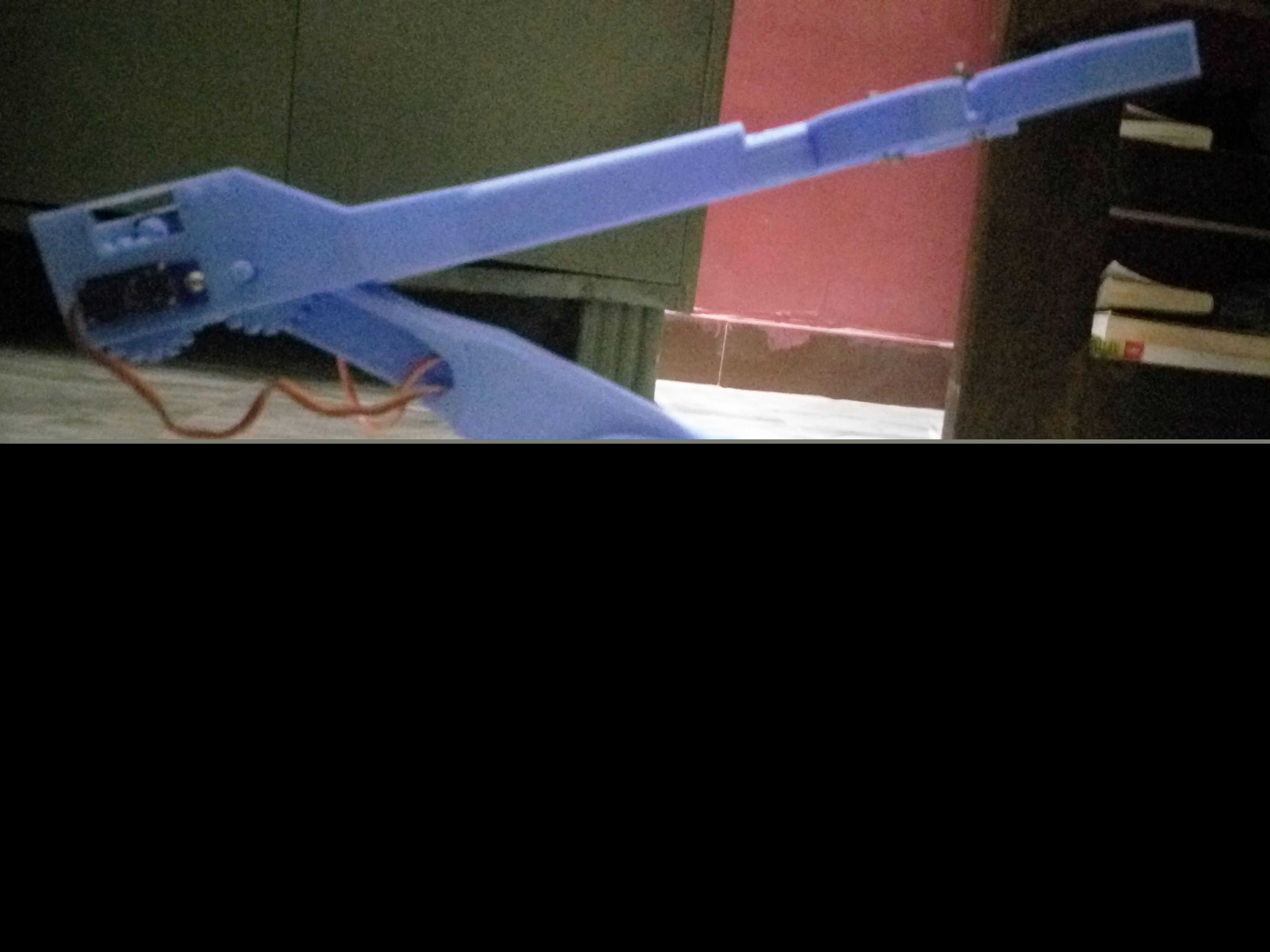

这款三自由度夹持机械臂的结构设计,最初面向教学演示与视觉验证场景搭建,整体采用基座回转、大臂俯仰、小臂俯仰配合末端夹爪开合的运动逻辑,所有关节的动力传递路径都做了外露式布局,方便学习者观察齿轮啮合、连杆传动的实际运行状态。从安装边界来看,基座采用方形固定式结构,底部预留了传动齿轮组与驱动元件的安装腔,安装时只需保证基座底面与安装台面完全贴合,预留出基座周向360度回转的避让空间即可,无需额外设计复杂的安装转接结构,整体安装占用的台面尺寸较小,适合放置在实验台、桌面实训工位使用。

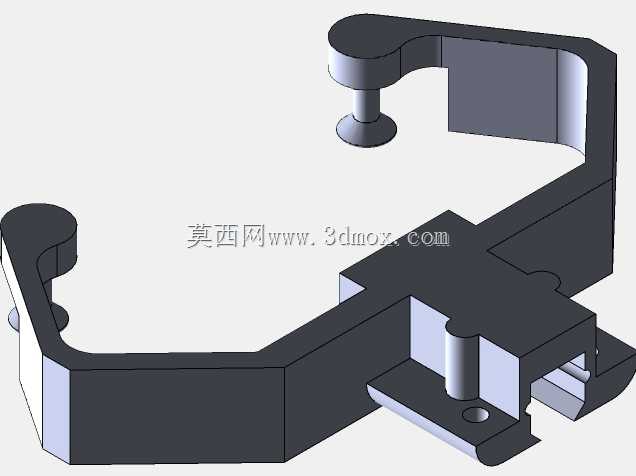

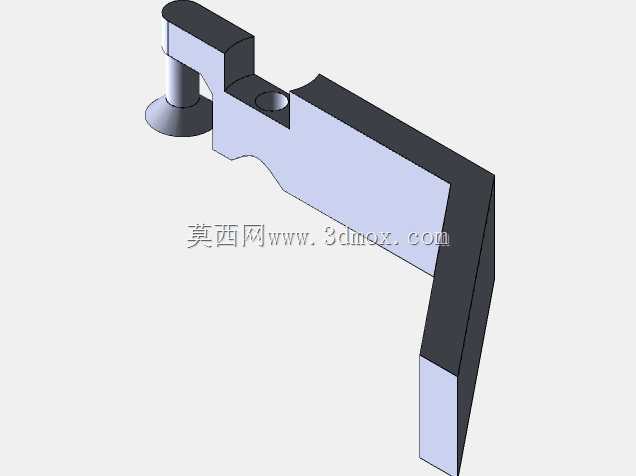

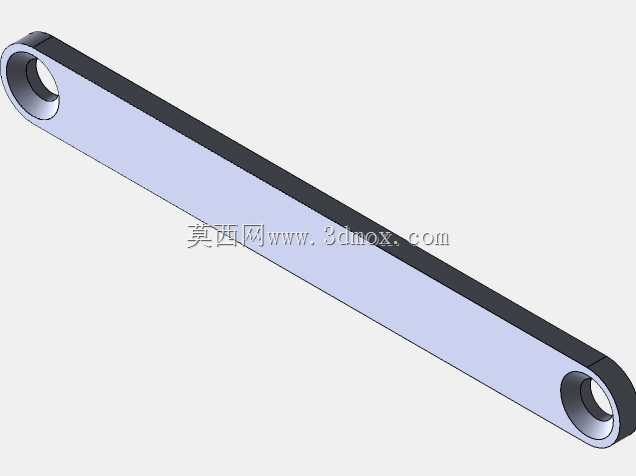

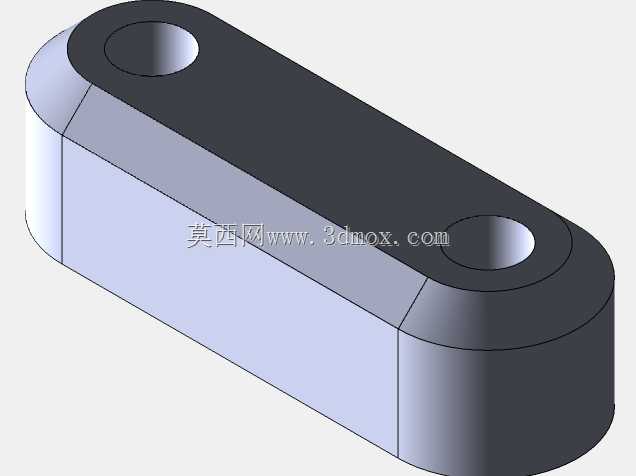

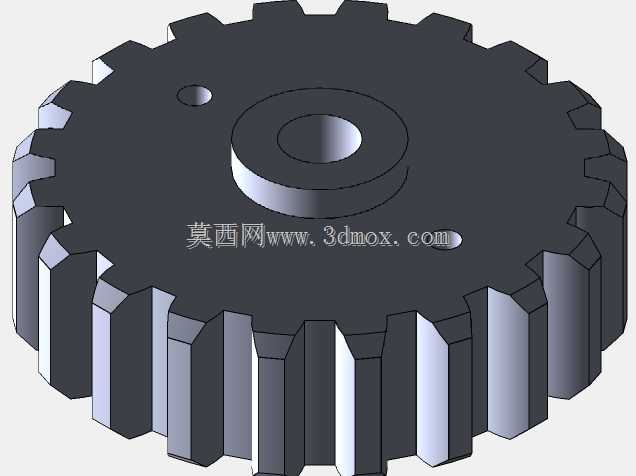

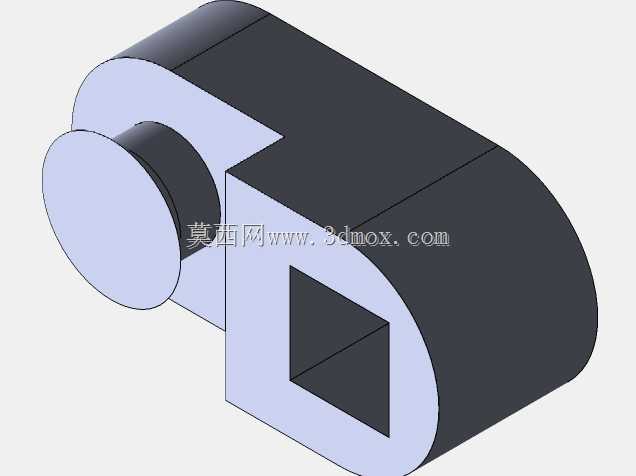

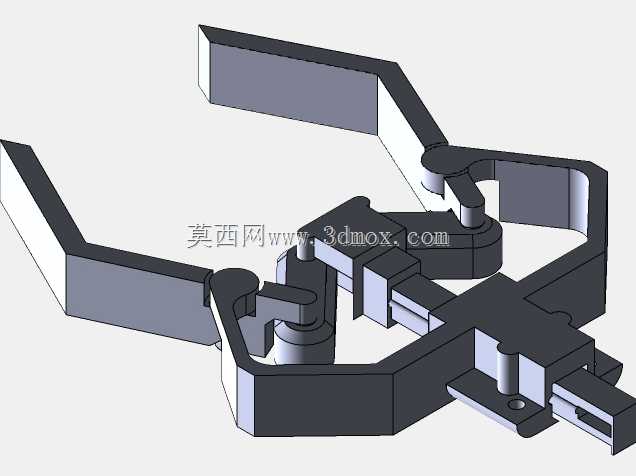

从功能特性上看,末端夹爪采用平行夹指式结构,夹指内侧做了防滑齿形设计,可适配规则形状的轻质工件夹持,三个回转轴的铰接位置都设计了限位凸台,避免关节运动超程造成结构干涉,传动部分采用直齿轮配合连杆的组合方案,既保证了传动的精准度,也降低了加工与装配的难度,所有结构件都可采用常规加工方式制作,无需特殊工艺。设计思路上优先考虑了结构的可观察性与易装配性,没有做封闭的外壳防护,将所有传动部件、驱动安装位都直接外露,方便拆解观察内部的传动逻辑,不过受限于结构的刚性设计与动力选型匹配,这款结构的负载能力有限,仅适合夹持轻质教具、演示用工件,无法承担工业场景下的重载搬运作业。

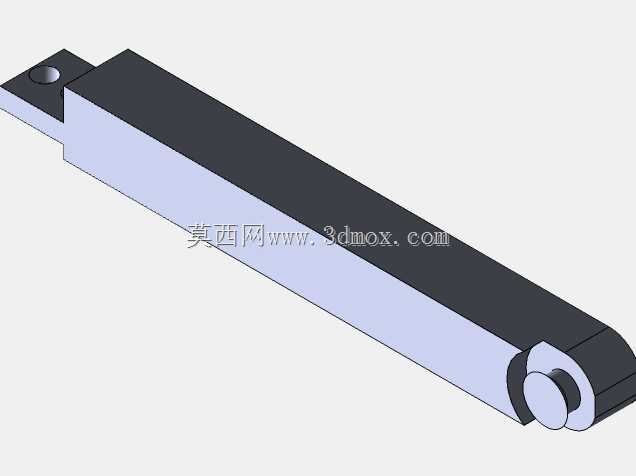

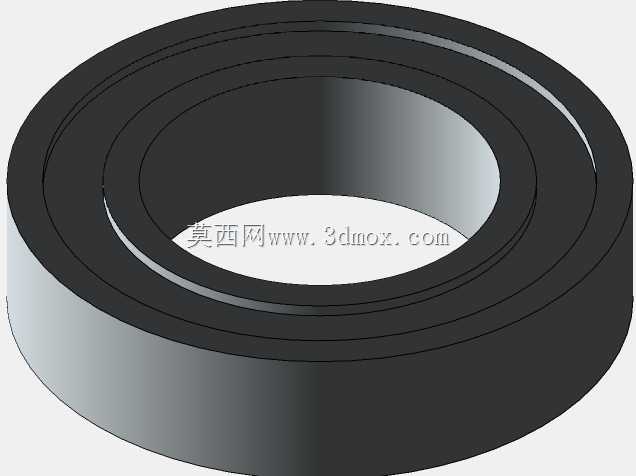

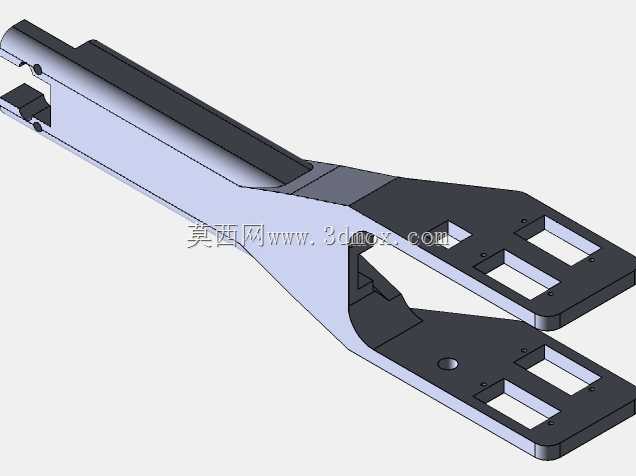

在实际应用中,这类结构常被用作高校机械原理课程的实训案例、机器视觉抓取实验的执行载体,也可作为小型桌面级分拣装置的原型结构参考,设计时各关节的铰接孔位都预留了标准轴承的安装位,可根据实际使用需求替换不同规格的铰接轴与轴承,调整关节的阻尼与转动精度,夹爪部分也可根据夹持对象的形状更换不同的夹指模块,拓展夹持适配范围。需要注意的是,这款结构的大臂与小臂采用薄壁式结构设计,若要提升负载能力,需要对应增加臂身的壁厚,同时重新校核关节处的连接强度,调整驱动元件的安装位尺寸,避免臂身受力变形影响运动精度。
