伺服驱动双指机械夹持执行机构

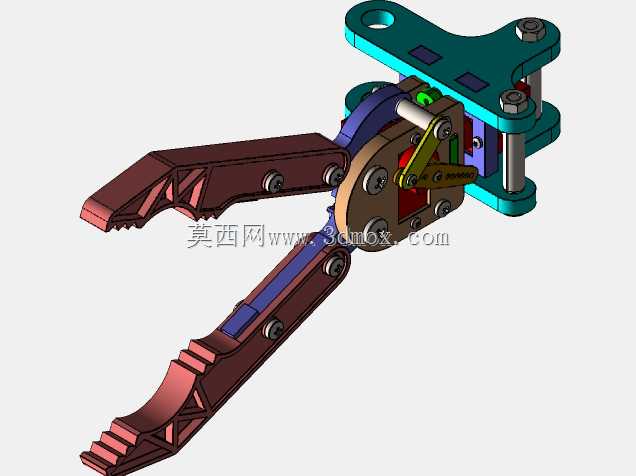

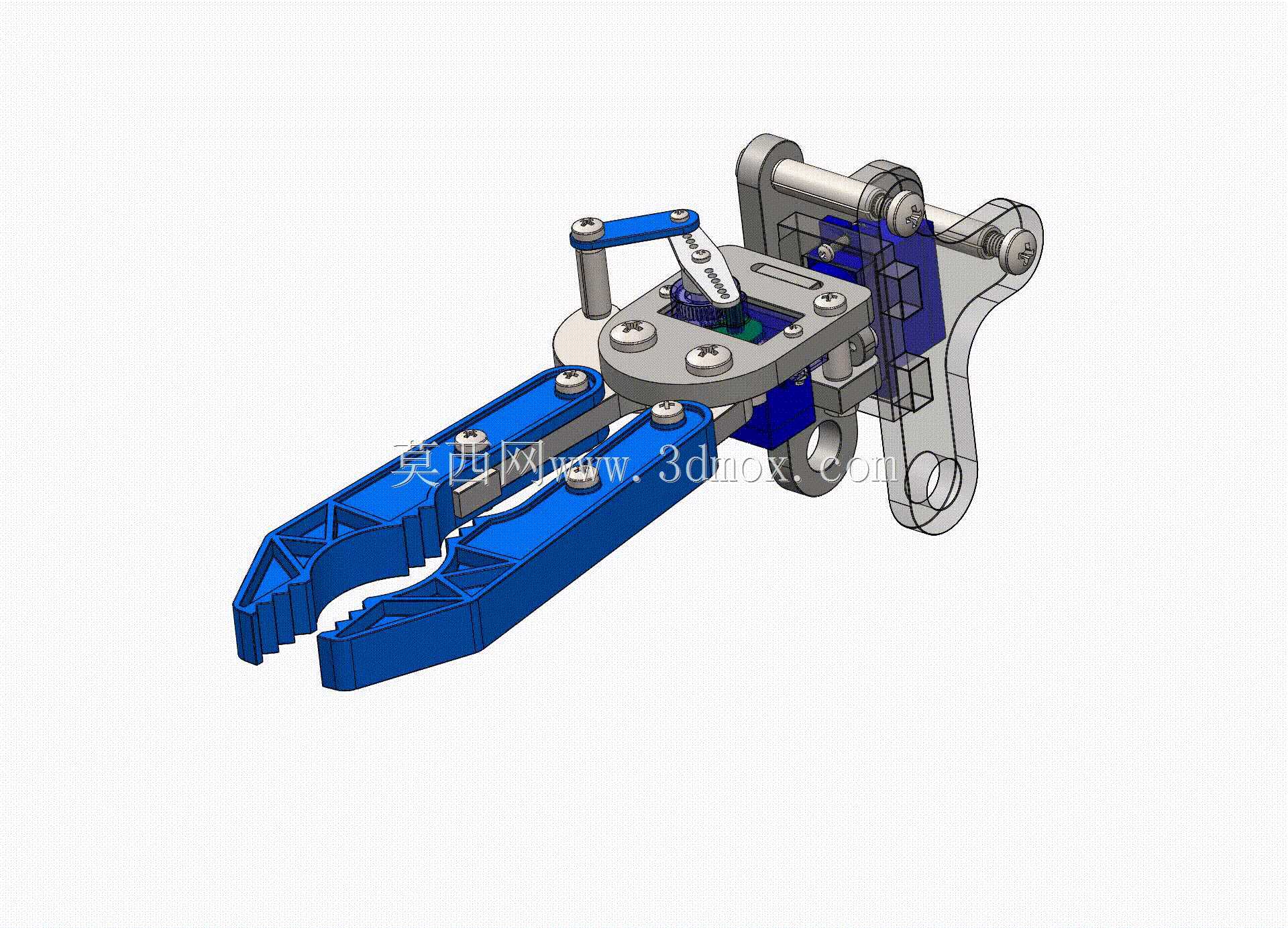

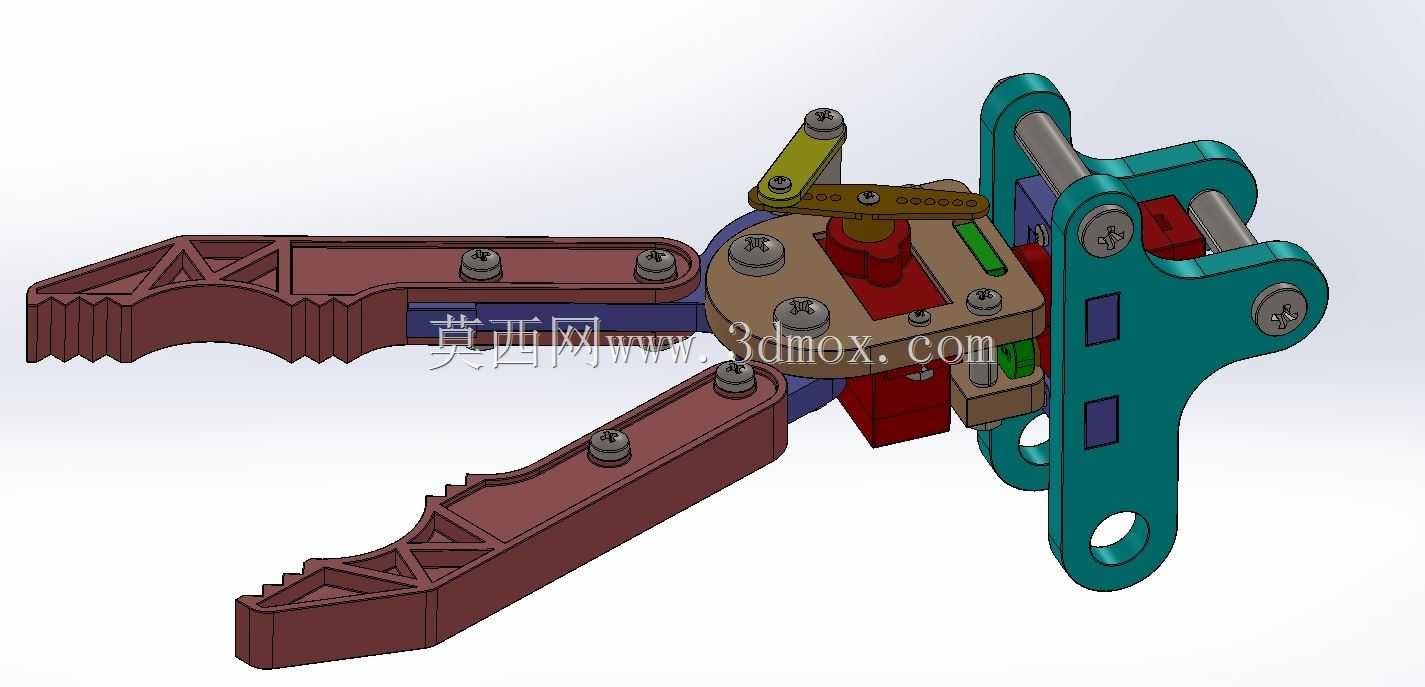

这款伺服驱动的夹持执行机构，主要适配工业自动化生产线的物料抓取、工位转序环节，在3C电子小件分拣、精密零件上下料、实验室样本转运这类对夹持力控制、开合行程精度有要求的场景中适配性较强。不同于气动夹爪需要配套气源、调压回路的部署要求，该结构依托伺服电机作为动力源，可通过脉冲信号精准控制开合角度与输出夹持力，能适配不同外形、不同材质的被夹持工件，避免刚性夹取对薄壁件、脆性工件造成的表面压伤。从结构设计逻辑来看，夹指部分采用了镂空加强筋的结构形式，在保证夹指整体刚性、抗形变能力的前提下，尽可能降低夹爪自身的运动惯量，减少伺服电机启停阶段的负载冲击，提升夹爪开合的响应速度。传动链路采用连杆式力传递结构，将伺服电机的旋转扭矩通过多组铰接连杆转化为两个夹指的同步对向开合运动，铰接位置均采用标准紧固件连接，预留了合理的装配公差，避免运动过程中出现卡滞、死点问题。安装侧设置了带通孔的立式安装支座，可直接通过螺栓固定在工业机器人末端法兰、直线滑台移动板或者专用工作台架上，安装孔位的间距符合常规自动化模组的安装尺寸规范，不需要额外设计过渡转接板就能完成装配。夹指内侧设计了锯齿形防滑纹路，在夹持表面光滑的圆柱形、平板形工件时，能增大接触摩擦力，避免高速转运过程中工件出现滑脱偏移。整个传动结构的运动行程经过校核，两个夹指的开合范围覆盖了常见小型工业零件的夹持尺寸需求，同时在连杆的极限位置设置了硬限位结构，防止电机过冲导致结构件碰撞损坏。结构上的各个零部件均拆分设计，易磨损的铰接轴、夹指接触块都采用可更换结构，后期维护时不需要拆解整个主体结构就能完成易损件替换，降低现场运维的时间成本。
