带安装底座的万向钢球支撑轮结构

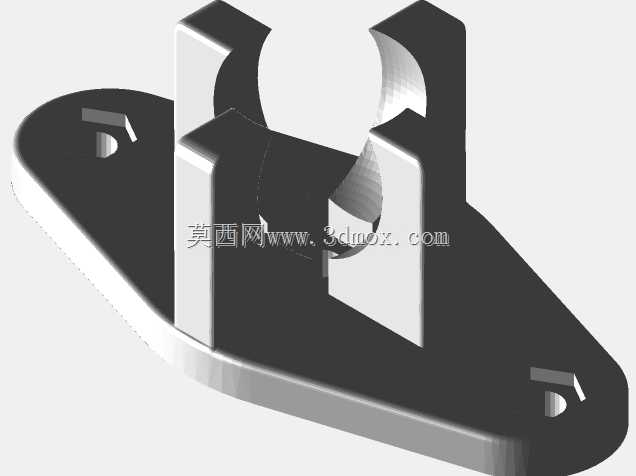

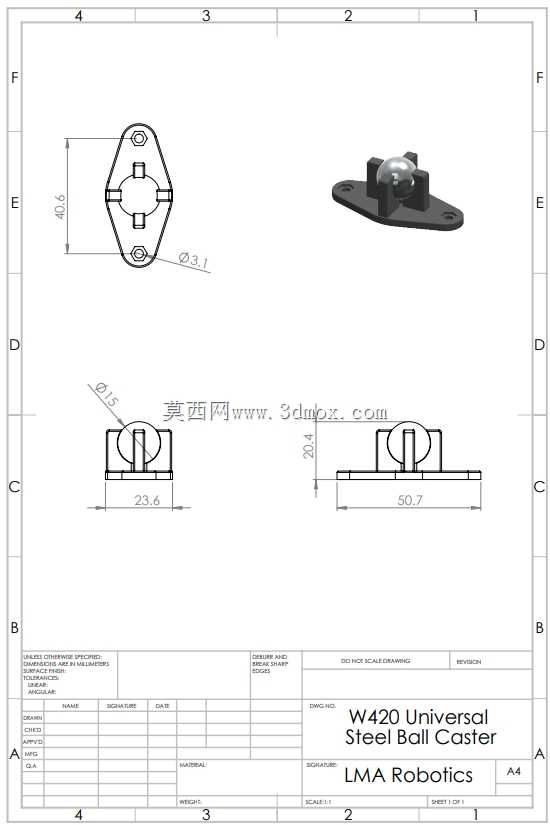

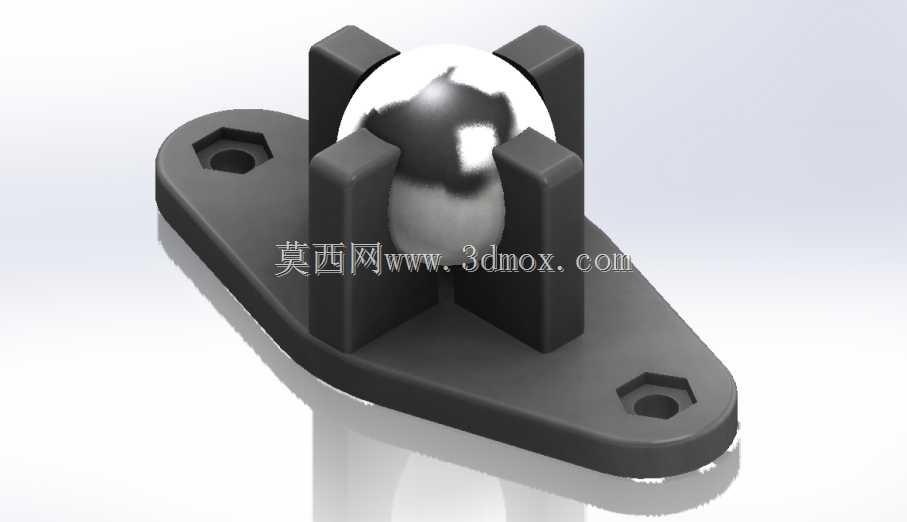

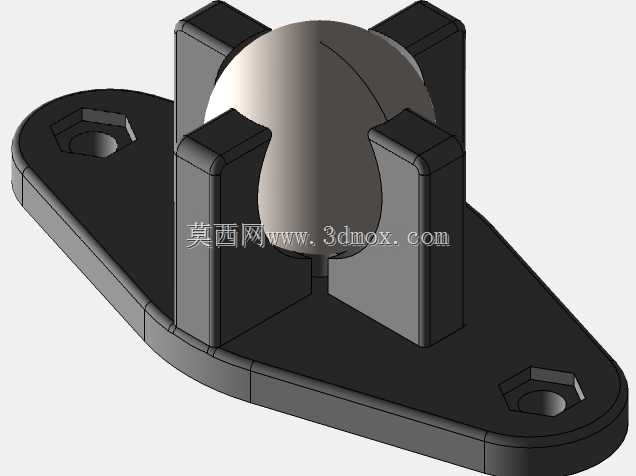

这类万向钢球支撑结构常被用在物流输送线、工装板移载平台、轻型设备移动底座这类需要多方向滑移的场景里，区别于常规定向脚轮，它可以实现平面内任意方向的无阻碍滑动，不需要额外设置转向转轴结构，靠内置钢球的多向滚动来抵消不同方向的位移推力。从结构设计来看，底座采用带两个沉头安装孔的菱形法兰结构，安装时可以直接通过内六角螺栓将整个组件固定在设备底部或者输送台架的安装面上，沉孔设计能让螺栓头完全没入底座平面，不会突出结构表面剐蹭输送面或者地面，安装孔的间距预留了足够的扳手操作空间，现场装配时不需要额外加工避让位。支撑钢球被四个对称分布的立式挡块限位在中心位置，挡块的内侧面做了和钢球弧度匹配的圆弧过渡，既可以限制钢球的径向窜动，又不会过度抱紧钢球增加滚动阻力，钢球的下侧突出底座底面一定高度，保证滚动时只有钢球和接触面相接，底座本体不会和接触面产生摩擦。设计时特意将挡块和底座做成一体化结构，不需要额外装配挡圈或者保持架，减少了装配零件数量，也避免了长期使用后紧固件松动导致挡块移位的问题，整体结构没有多余的外露凸起，在有粉尘或者细小碎屑的车间环境里使用时，不容易卡滞杂物，日常维护只需要定期清理钢球表面附着的杂物即可。安装边界上，底座的菱形轮廓最大宽度适配常见的铝型材安装槽位，不需要额外做转接板就能直接固定在40系列或者50系列的工业铝型材架体上，钢球突出底座的高度经过匹配计算，安装后整个支撑面的高度和常规轻型脚轮的安装高度接近，替换原有脚轮时不需要调整架体的整体高度。实际使用中，这类结构的承载能力由钢球直径和底座材质强度决定，四个挡块的受力均匀分布，不会出现单侧挡块受力过载断裂的情况，相比带转向支架的脚轮，它的整体高度更低，重心更稳，用在需要低台面的移载设备上时，可以有效降低设备整体重心，减少移动过程中的侧倾风险。在输送线场景里，这类钢球轮常成阵列排布在工作台面上，用来辅助推移较重的工件，操作人员可以轻松推动工件在台面上任意方向滑动调整位置，不需要抬起工件，大幅降低搬运动作的劳动强度，钢球表面光滑，不会刮花工件的底部接触面，适合用在钣金件、注塑件这类表面要求较高的工件移载场景。
