GT2铝制同步带夹紧固定连接件

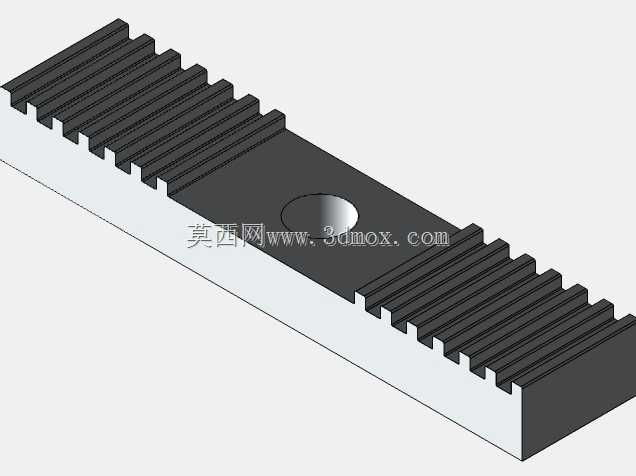

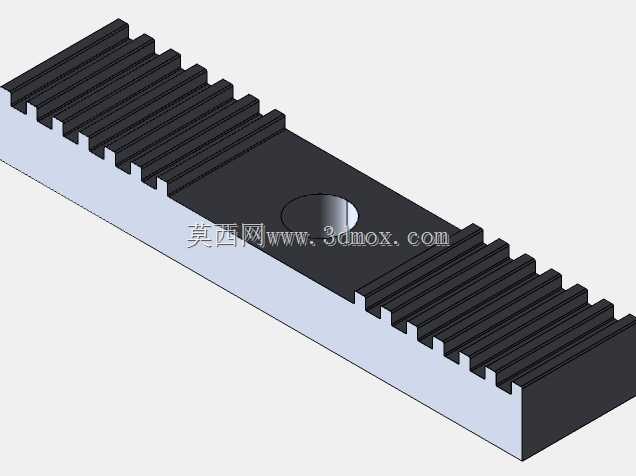

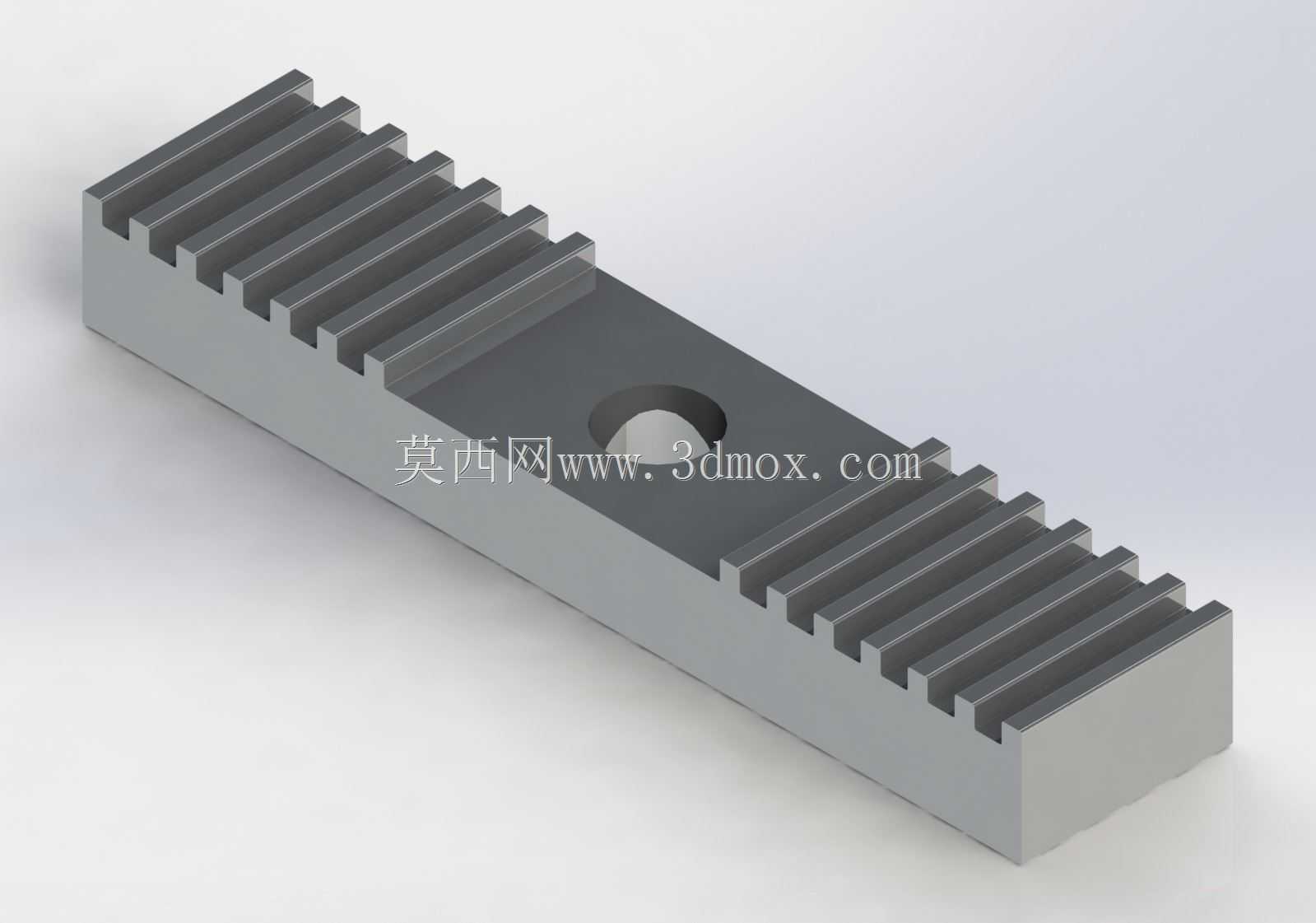

在做小型直线滑台、桌面级自动化传动模组的结构设计时，GT2同步带的端部固定一直是容易被忽略却直接影响传动精度的细节点，这款铝制同步带夹就是专门针对GT2齿形同步带的端部锁紧需求设计的连接件。日常选型中，很多新手会直接用螺丝加垫片压合同步带端部，不仅容易压伤带体的玻纤抗拉层，长期往复运动下还容易出现皮带滑脱、齿距错位的问题，直接导致滑台定位精度超差，甚至出现传动卡顿的情况。这款夹具体的齿形完全匹配GT2同步带的2mm齿距参数，夹合时带体的齿面与夹具体的齿槽完全嵌合，接触面积远大于光面压合结构，锁紧后不会出现齿面滑移，能完整传递伺服或步进电机输出的扭矩，不会因为端部固定问题损失传动效率。从结构设计来看，整体采用长条式矩形截面，两端分别加工对应齿形，中间预留沉头安装孔，安装时直接通过内六角螺丝将夹体固定在滑台的运动拖板上，同步带的两个端部分别卡入夹体两端的齿槽后，依靠夹体与安装面的夹紧力完成固定，不需要额外在皮带上打孔，避免了打孔位置造成的带体强度削弱，也不会因为孔位误差导致皮带两侧张紧力不一致。实际安装边界上，夹体的厚度与宽度完全适配市面上常规的GT2同步带宽度规格，安装孔的沉头深度经过匹配设计，锁紧后螺丝头部不会突出夹体表面，不会在滑台运动过程中与两侧的导轨、型材框架产生运动干涉。在3D打印设备、小型点胶机、桌面型检测移栽机构这类采用GT2同步带传动的轻载直线运动场景中，这款夹件能有效避免同步带跑位、张紧力失效的问题，相比传统的钢丝绑扎、压板压合的固定方式，齿形嵌合的结构能让皮带的张紧力保持更久，长期运行下的传动回差更小，能满足轻载精密传动的重复定位精度要求。设计建模时，齿形的公差控制在合理范围，既不会因为齿槽过窄导致装配时卡滞，也不会因为间隙过大出现配合松动，中间安装孔的位置度经过校核，装配后夹体的长度方向与皮带传动方向保持平行，不会出现皮带偏磨的情况。
