带霍尔编码器12V有刷直流减速电机

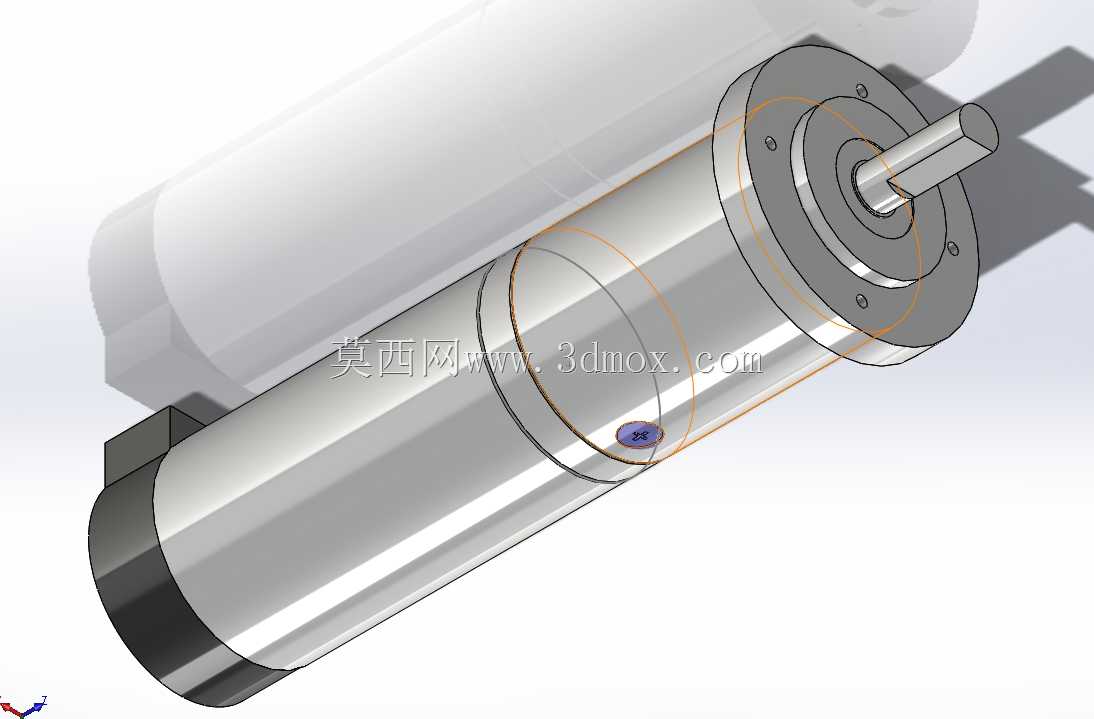

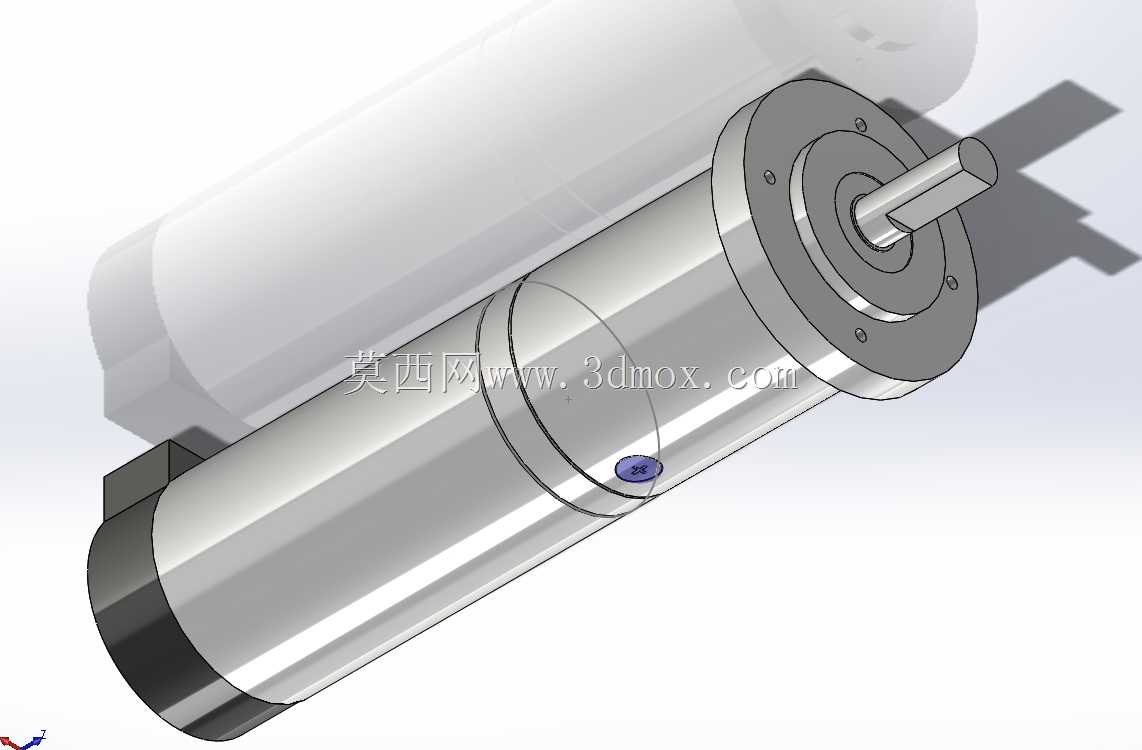

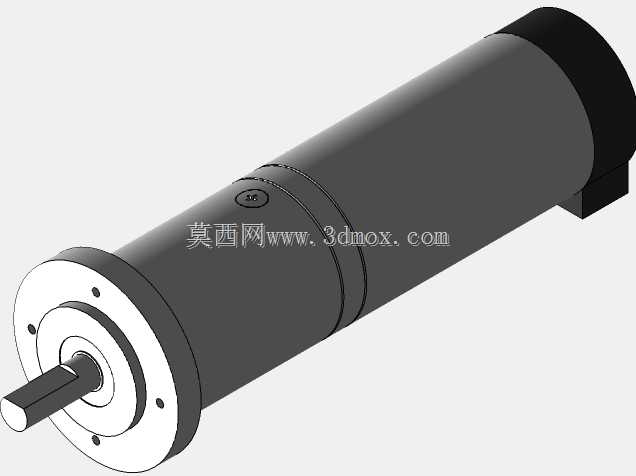

这款带霍尔效应编码器的12V直流有刷电机，额定输出转速148rpm，在小型自动化设备、桌面级机器人、智能传动模组里应用十分广泛。做小型AGV驱动轮选型时，这类带位置反馈的直流电机刚好能满足低速大扭矩、转速闭环的需求，不用额外加装外置编码器，能大幅压缩轮组的轴向安装空间，避免外置码盘带来的积灰、磕碰损坏问题。从结构设计来看，电机本体采用圆柱形金属机壳，输出端带标准安装法兰，法兰上的安装孔位按照小型传动件通用间距排布，能直接适配市面上多数37mm直径减速箱的安装接口，机壳尾部预留编码器出线槽，霍尔元件直接贴装在电机尾端的磁环对应位置，信号输出线和电机动力线分开走线，减少动力线对编码器信号的电磁干扰。做结构设计时要注意，这款电机的输出轴为单出轴D型切面设计，和同步轮、联轴器配合时不需要额外打顶丝孔就能传递额定扭矩，安装时要保证法兰端面和安装板的贴合度，控制径向跳动量在0.1mm以内，避免长期运转出现轴封磨损、输出轴偏心的问题。在小型服务机器人的行走机构里，这款电机搭配L型支架就能直接固定在底盘层板上，编码器的脉冲信号能直接接入通用运动控制板，实现转速闭环、位置计数，做巡线、定点停靠动作时的精度能满足桌面级、轻载移动设备的需求。设计选型时要预留好电机的径向安装空间，机壳外径为标准37mm规格，安装板开孔要比机壳直径大0.2-0.3mm，方便装配时调整同轴度，尾部的编码器出线要做防拉处理，避免设备移动过程中线缆拉扯导致信号中断。和普通无编码器的直流电机相比，这款集成霍尔编码器的型号不需要额外做反馈结构的设计，能减少结构件数量，降低装配复杂度，在教学机器人、小型传送带模组、智能门锁传动机构里都能适配，低速运转时扭矩输出平稳，12V供电电压也能直接匹配多数小型设备的电源系统，不需要额外做升压降压处理。建模时还原了电机的法兰安装尺寸、轴伸长度、机壳外径以及尾部编码器的凸起结构，能直接导入装配体做干涉检查，不用反复核对实物尺寸调整安装位，做传动链布局时可以直接根据模型预留走线空间、安装固定位，缩短结构设计的迭代周期。
