90度直齿减速直流驱动电机结构

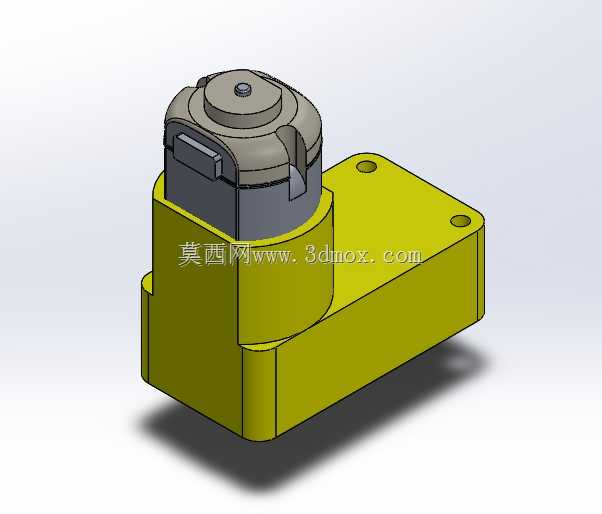

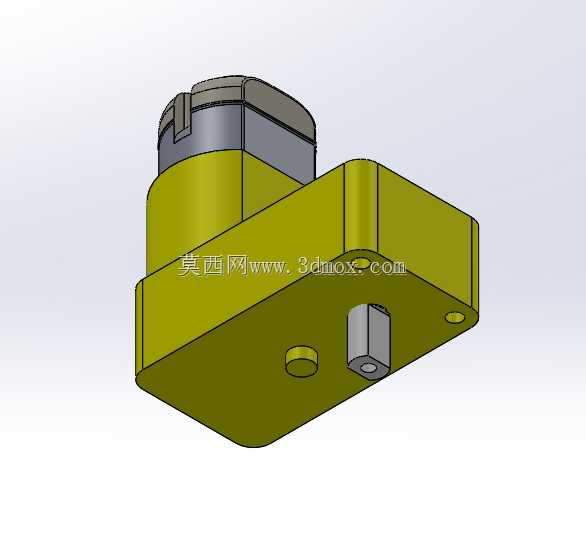

这款90度输出的直齿齿轮箱直流电机，在小型自动化执行机构、智能小车驱动、小型电动玩具传动、桌面级设备进给单元里应用十分广泛，区别于同轴输出的普通直流电机，它的输出轴与电机本体轴线呈90度垂直布局，能极大压缩传动链路的轴向安装空间，适配内部布局紧凑、动力传输需要转向的设备腔体。从结构设计来看，上部为标准有刷直流电机本体，下部集成的直齿减速箱采用一体式黄色机座，机座上预留两个对称的安装沉孔，安装时可直接通过螺栓将整机固定在设备安装板上，不需要额外设计转接支架，能减少装配环节的零件数量，降低整机装配累计误差。设计阶段优先考虑了传动链路的刚性，直齿齿轮组的啮合间隙控制在合理区间，既保证传动过程中不会出现过大回差，又避免齿轮啮合过紧导致的空载电流过大、运转卡滞问题，输出端的轴承位与机座采用一体成型结构，能承受输出轴端一定的径向载荷，适配带轮、小齿轮等直接挂载的负载场景，不需要额外增设输出支撑结构。机座的外形做了圆角过渡处理，没有尖锐的棱角，在批量装配时能减少对操作人员的剐蹭风险，同时也能避免安装过程中与周边线束、薄壁结构件发生干涉。电机上部的端盖采用卡扣加螺丝的双重固定方式，日常维护时可以快速拆卸检查碳刷磨损情况，不需要完全破坏减速箱的密封结构。在安装边界上，整机的最大外轮廓集中在下部减速箱座，上部电机本体的直径小于减速箱宽度，布局设备内部结构时，可以在电机本体周边预留更小的安全间隙，将更多空间留给线路板、传感器等其他功能部件。输出轴的位置相对于安装孔的坐标尺寸公差控制在常规工业级精度范围内，同批次产品的安装互换性较好，适合批量生产的小型设备做标准化选型，不需要针对单台产品做安装位的适配调整。齿轮箱内部的润滑脂采用耐低温型号，能在常规室内工作环境下长期保持润滑性能，不需要频繁开箱补充润滑，降低设备后期维护频次。实际选型使用时，可根据负载的转速、扭矩需求匹配对应减速比的齿轮组，这款结构的齿轮箱预留了多组齿轮的安装位，可通过更换不同齿数的直齿轮调整输出参数，不需要重新开模制作机座，能大幅缩短衍生型号的开发周期，降低系列化产品的开模成本。
