FRC赛事用3D打印懒苏珊回转支承结构

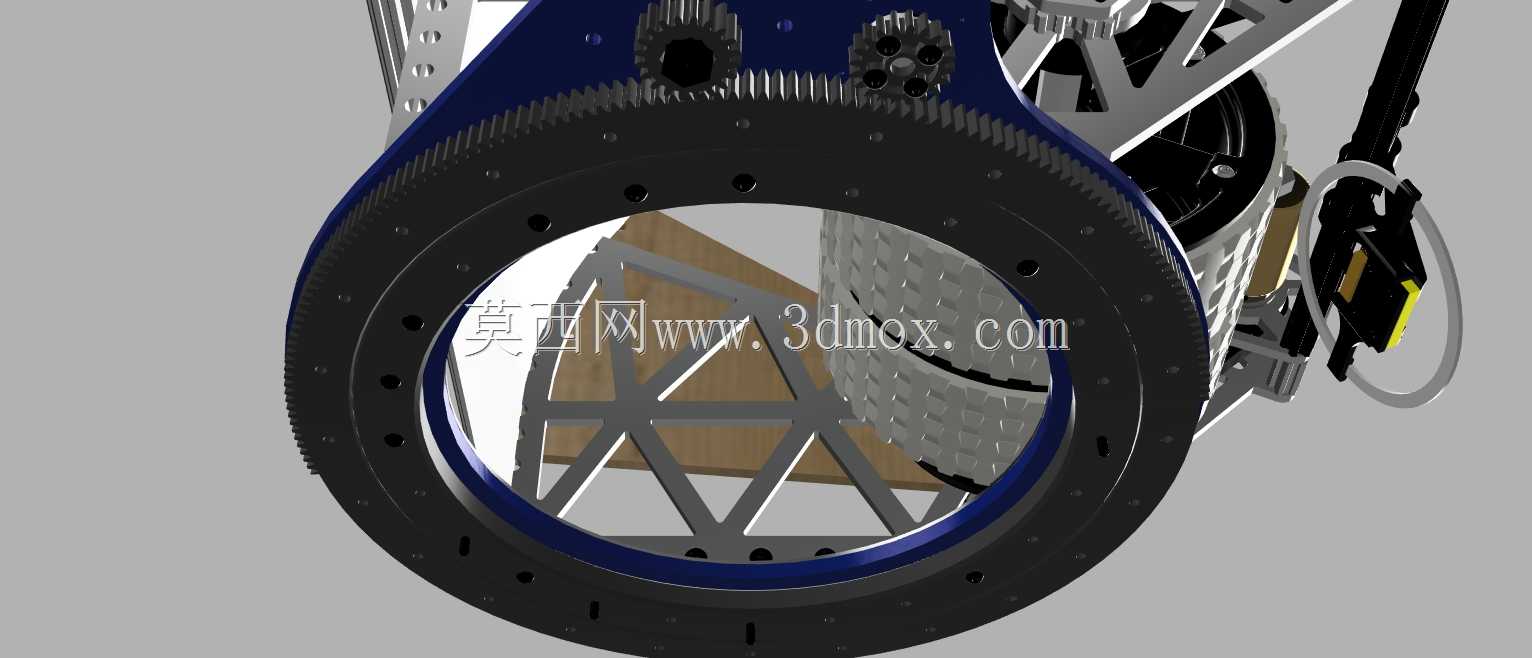

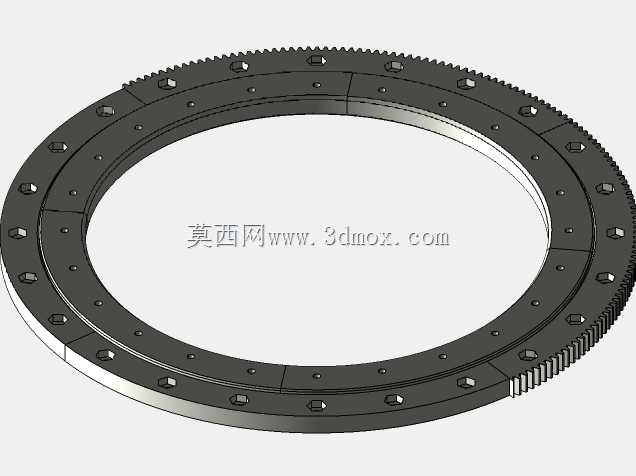

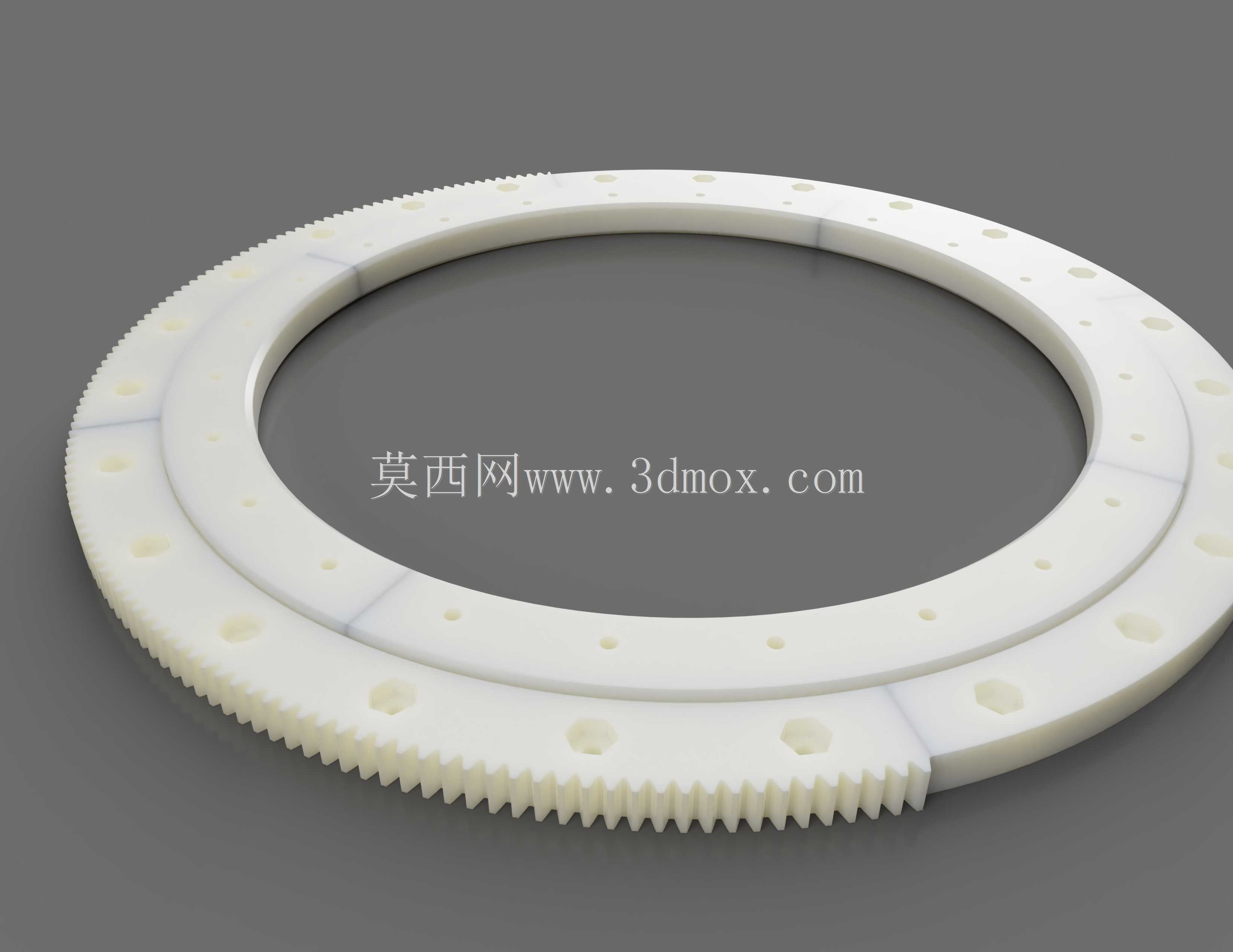

这类带外齿的环形回转支承结构，常被应用在需要低阻力周向回转的工位场景中，除了FRC竞赛机器人的转台搭载需求外，小型自动化设备的旋转工作台、物料分拣工位的回转载台、展示装置的旋转基座都能见到同原理结构的身影。从结构设计逻辑来看，该构件采用分体式齿圈与安装基座组合的形式，外齿沿环向整周排布，可直接与驱动小齿轮啮合实现动力输入，省去额外的传动转接构件，能有效压缩回转机构的整体轴向安装空间。环体上均匀分布的沉头安装孔，沿周向等角度排布，孔位公差适配常用的紧固件规格，安装时可直接通过螺栓将支承固定在设备基座上，上方搭载的负载平台同样通过对应孔位锁附，无需额外设计转接法兰，能大幅降低配套结构的设计工作量。设计时优先考虑了3D打印工艺的成型特性，将环体拆分为多段分段结构，避免大尺寸环形件一次性打印出现的翘曲变形问题，分段拼接处设计有定位止口，装配时可快速对齐保证整环的圆度公差，齿形部分采用渐开线齿形优化，适配3D打印的成型精度，啮合时不会出现卡滞、跳齿的问题，能满足竞赛场景下快速响应、频繁正反转的使用需求。从安装边界来看，该支承为薄型环式结构，径向截面尺寸紧凑，中心预留大直径中空区域，可方便线缆、气路管线从中心穿过，避免回转过程中管线缠绕，适配多数小型回转工位的空间限制。实际使用时，支承的滑动接触面采用低摩擦设计，无需额外加装复杂的润滑管路，依靠接触面的低摩擦特性即可实现顺畅回转，负载能力可满足小型竞赛机器人搭载机械手、视觉传感器等组件的需求，也可适配轻型展示台、小型物料转台的承重要求。结构上的周向定位凸台，可在装配时快速限制环体的轴向窜动，保证回转过程的同轴度，减少运转过程中的偏磨问题，延长构件的使用寿命。
