多自由度教学用夹持式机械臂结构

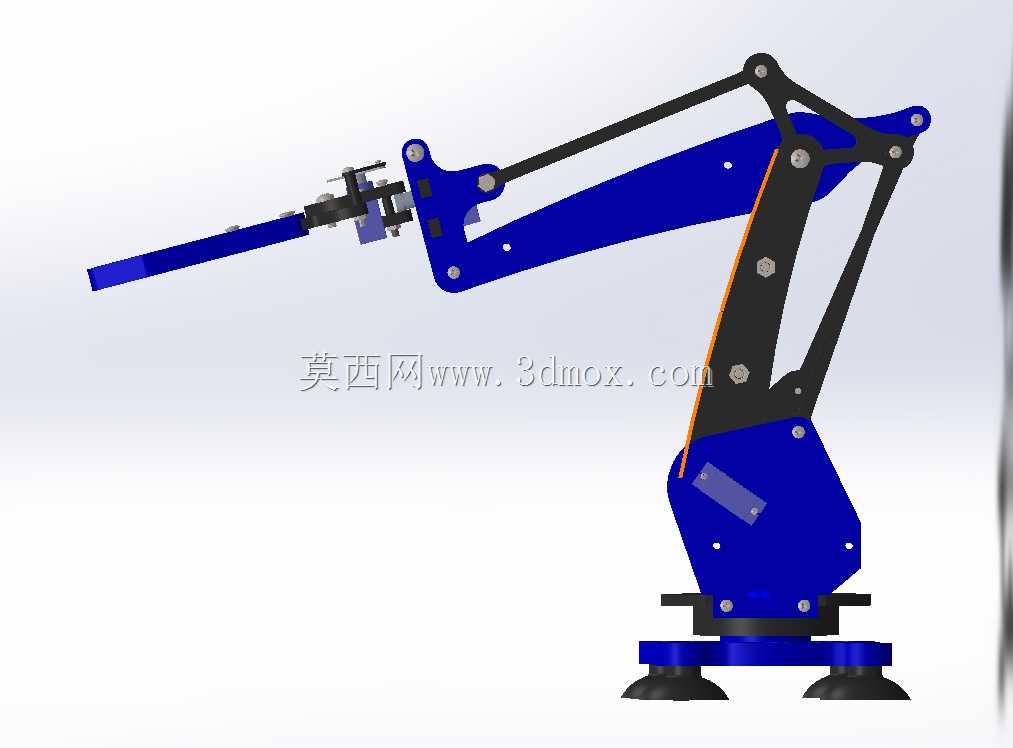

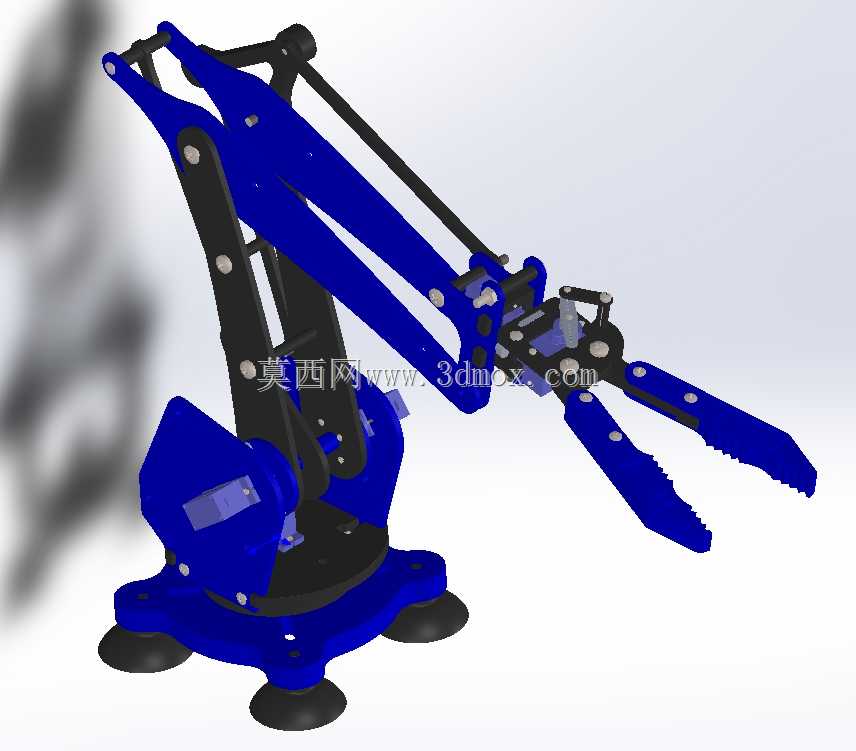

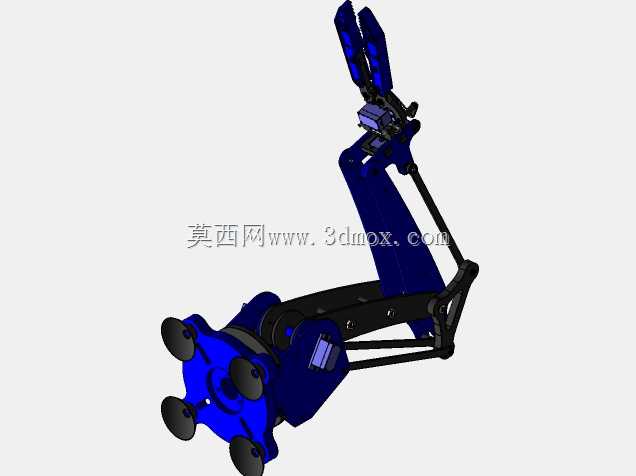

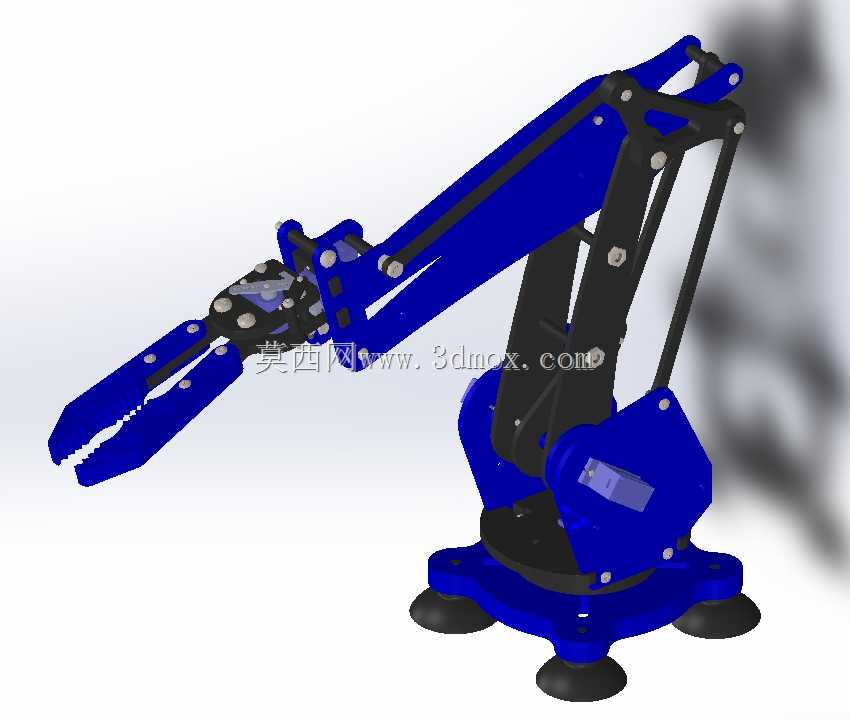

这款机械臂的结构设计偏向教学实训场景，整体采用连杆串联式布局，底座设置三个真空吸盘式支撑脚，可直接吸附在光滑实训台面上，无需额外打孔固定，安装边界仅需预留直径320mm的圆形台面区域，整体伸展后最大作业半径约420mm，竖直方向最大抬升高度380mm，完全覆盖常规教学演示的操作范围。从功能特性来看，该机械臂设置了三个主动回转关节与末端夹爪开合自由度，自由度配置做了简化处理，没有冗余的姿态调整轴，关节处采用螺栓铰接加耐磨衬套的结构，转动阻尼均匀，手动操作时不会出现卡顿或虚位过大的问题，末端夹爪采用平行双指带齿形防滑面的设计，可夹持最大50mm宽度的规则工件，夹持力通过关节处的连杆力矩传递，可适配塑料块、铝制实训零件等轻质教学工件的搬运、码放演示。设计思路上优先考虑了结构的易观察性，大臂与小臂的连杆采用外露式布局，没有额外的外壳遮挡，学习者可以直观看到每个关节的运动传递路径，理解连杆机构的运动死点、传动角等基础机械原理，关节处的铰接点都预留了拆装空间，可快速拆解更换不同长度的连杆，验证臂长参数对作业范围的影响，非常适合刚接触机械结构设计的学习者做运动学分析、机构搭建练习。实际应用中，这类简化结构的机械臂除了用于课堂教学演示，也可作为小型轻载搬运工位的原型验证载体，比如电子生产线上的小型元器件分拣工位，可在现有结构基础上加装小型舵机驱动关节，替换手动操作的结构，就能实现简单的定点搬运动作，底座的吸盘式安装也方便快速调整工位位置，不需要复杂的安装调试流程。夹爪的齿形接触面做了1.5mm的深度处理，夹持表面粗糙度控制在Ra6.3，既可以保证夹持时的摩擦力，又不会刮伤工件表面，大臂与小臂的连杆采用等强度设计，截面为矩形薄壁结构，在保证整体结构刚性的前提下控制了整体自重，手动操作时单臂的操作力不超过15N，长时间演示操作也不会产生明显的疲劳感。关节处的限位结构做了集成设计，每个回转关节都设置了硬限位块，避免运动过程中出现连杆碰撞干涉的问题，限位角度经过反复校核，保证在整个运动范围内，大臂、小臂与底座之间不会发生结构剐蹭，运动轨迹平滑连续，没有突兀的拐点，可满足基础的运动轨迹规划练习需求。
