适配Arduino控制的小型夹持式机械臂结构

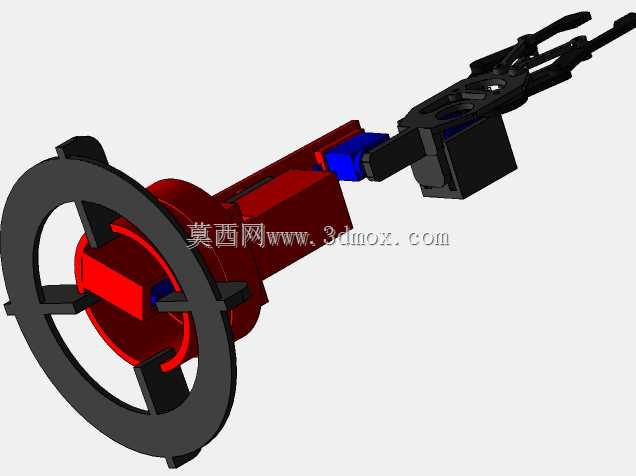

这款小型机械臂主要面向教学演示、小型工位物料分拣、创客项目开发场景，可嵌入桌面级自动化实训台、小型物料搬运工位完成轻载作业任务，末端采用夹爪式执行结构，可适配不同形状的小型工件夹持需求，能够完成简单的拾取、转运、放置动作，配合开源控制板可实现基础的点位运动、轨迹跟随功能。从结构设计逻辑来看，整体采用模块化分段布局，基座端设置带辐条支撑的环形安装法兰，可直接通过螺栓固定在工作台面或移动小车上，法兰内侧预留了舵机安装腔与走线空间，旋转关节处采用轴孔配合加限位凸台的结构，避免关节超程转动损坏内部线路。臂身主体采用分段式腔体结构，红色段为主臂支撑结构，内部可容纳驱动舵机与传动连杆，关节连接处设置蓝色缓冲隔套，既可以减少关节转动时的刚性冲击，也能起到轴向定位的作用，避免臂段转动时出现轴向窜动。末端执行器采用平行夹爪结构，夹爪根部与关节输出端直接连接，传动路径短，夹持响应速度快，夹爪接触面预留了防滑垫安装槽，可根据夹持工件的材质更换不同摩擦系数的防滑垫，提升夹持稳定性。安装边界方面，基座法兰外径为标准安装尺寸，可适配多数桌面实训台的预留安装孔位，臂身完全伸展后水平方向覆盖半径可满足小型工位的作业范围需求，竖直方向抬升高度可覆盖常规料盒的堆叠高度，整体结构紧凑，不会占用过多桌面安装空间。设计过程中优先考虑了零部件的易加工性与装配便捷性，多数结构件采用规则几何外形，可通过3D打印或常规铣削加工完成，装配时无需特殊工装，各关节处的定位台阶可直接完成轴向定位，减少装配时的调整工作量。关节驱动件的安装位采用标准化舵机安装尺寸，可直接替换不同扭矩的同规格舵机，适配不同负载等级的作业需求，走线槽沿臂身内壁布置，可避免运动过程中线路与外部结构发生剐蹭，提升设备运行的可靠性。
