直角输出黄色齿轮减速电机结构设计

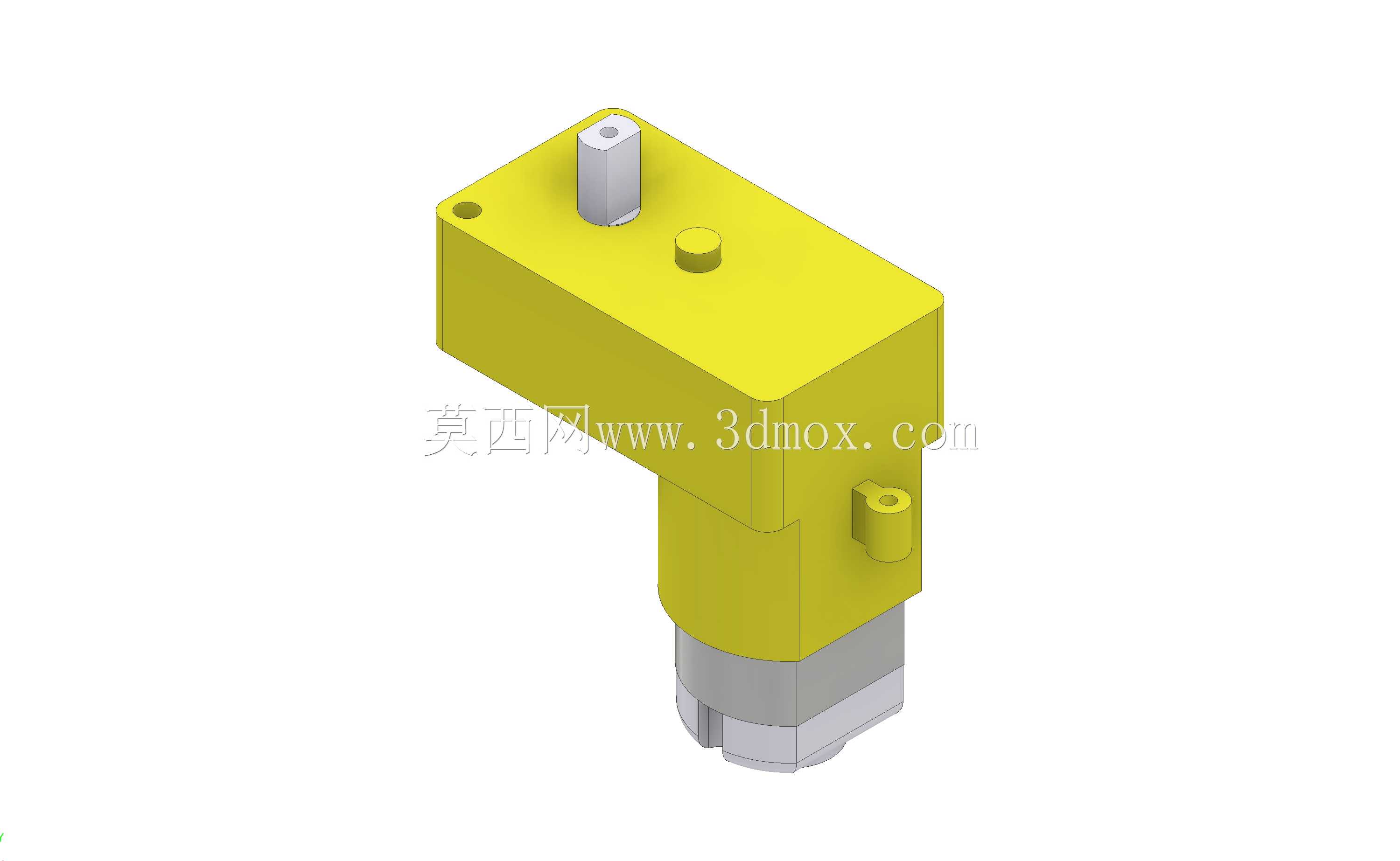

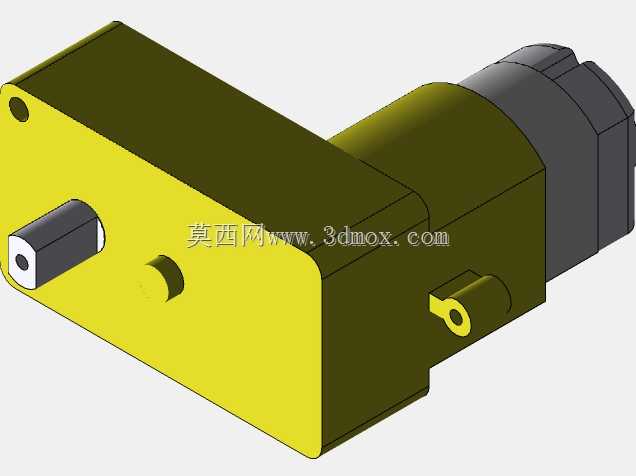

这款直角输出的齿轮减速动力部件，常被应用在小型自动化输送线、智能售货机推送机构、桌面级小型工装夹具驱动、家用智能小家电传动等安装空间受限的场景里，这类场景往往没有足够的轴向长度布置同轴减速电机，90度转向的输出结构能把动力传递方向折转90度，大幅压缩动力单元的安装占用空间，适配紧凑布局的设备设计需求。从结构设计逻辑来看，上部的黄色箱体是齿轮减速腔，内部布置正交啮合的齿轮组，把下部直流电机的高转速低扭矩输出，通过齿轮啮合减速后转化为低转速大扭矩的动力，从顶部的输出轴向外传递，输出轴采用单扁位结构，能和配套的传动轮、摆臂、辊筒等部件快速周向固定，避免传动过程中出现打滑空转的问题。箱体侧面预留的凸台结构是走线定位结构，电机供电线缆可以顺着这个凸台做固定，避免设备运行过程中线缆被拉扯、剐蹭到周边运动部件引发故障。箱体顶面预留的小圆凸台是工艺定位基准，在加工箱体轴承孔、装配齿轮组的时候，可以以此作为装夹定位点，保证各齿轮轴的平行度、正交度公差符合设计要求，减少齿轮啮合的侧隙不均、运转卡滞问题。安装边界方面，箱体上部的安装孔位可以根据实际设备的安装板布局做调整，模型保留了可编辑的参数特征，设计人员可以根据自身设备的安装孔距、安装面高度，直接修改对应特征尺寸，不用从零开始重建模型，能大幅缩短选型建模的周期。下部的电机主体和上部齿轮箱采用嵌套配合加止口定位的结构，装配时能快速保证电机输出轴和齿轮箱输入轴的同轴度，减少装配过程中的对中调整工作量，也能避免长期运转后两个部件出现错位，导致齿轮磨损加剧、运转噪音变大的问题。这类直角减速电机的输出轴负载能力和齿轮箱的模数、齿宽直接相关，设计选型时可以根据实际需要的输出扭矩、额定转速，调整内部齿轮的参数，外部安装结构不用做大幅改动，就能适配不同负载等级的传动需求，在小型非标自动化设备的设计中，这类标准化的动力单元能减少设计人员的重复劳动，把更多精力放在设备核心功能结构的优化上。
