工业伺服驱动电机结构三维数模

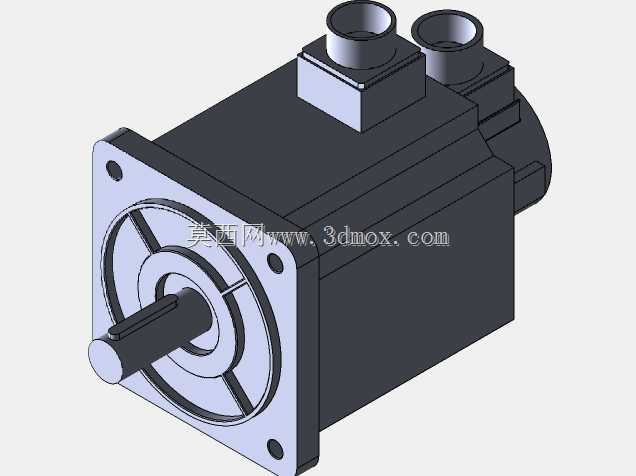

在自动化产线的运动控制环节，这类伺服驱动部件是实现高精度位置、转速、转矩输出的核心执行元件，常见于数控机床进给轴、工业机器人关节、电子制造贴装设备、包装机械的定长送料机构、纺织机械的张力控制单元等场景，区别于普通异步电机，它能接收上位控制器的脉冲指令，实现闭环状态下的精准动作响应，满足微米级定位、毫秒级动态响应的工况要求。从结构设计来看，这款模型还原了方形法兰安装的伺服电机典型构型，前端输出轴采用单键连接结构，适配常规的联轴器、同步带轮等传动连接件，法兰端面上的安装孔位按照行业通用安装尺寸设计，可直接匹配标准安装支座，无需额外做转接板加工，能减少设计阶段的安装适配工作量。机壳部分采用带散热筋的方形壳体结构，相比圆形壳体，方形结构在设备内部安装时更易排布固定，侧面的两个接线端子分别对应动力线与编码器反馈线的接口，接口位置做了凸起的防护结构，避免布线时线缆弯折过度导致的接触不良，也能在一定程度上阻挡车间切削液、粉尘进入接线腔。建模过程中，设计人员首先确定了输出轴的中心高作为核心安装基准，所有结构特征都围绕这个基准展开：前端盖的轴承安装位与输出轴保持同轴度公差要求，后端编码器安装腔与转子轴的同轴度也做了对应结构预留，定子部分的机壳内壁与转子外径的间隙按照常规伺服电机的气隙要求做了等距处理，还原实际产品的装配逻辑。在安装边界上，这款电机的轴向总长度、径向最大尺寸都对应中惯量伺服电机的常规参数范围，设计人员在做设备布局时，可以直接参考模型的外轮廓预留安装空间，不用额外核对二维样本的尺寸标注，能大幅缩短布局设计的周期。另外模型上的安装孔、键槽、接线口等细节都做了还原，在做虚拟装配时可以直接完成干涉检查，验证传动连接件、线缆、周边安装板的位置是否存在冲突，避免实际加工装配时才发现结构干涉的问题。这类伺服电机在实际选型时，除了安装尺寸，还要匹配对应的额定转矩、额定转速、编码器分辨率参数，但在三维布局阶段，精准的外形与安装尺寸模型是完成设备整体结构设计的基础，能帮助结构工程师快速完成驱动单元的排布，验证整体方案的空间可行性。
