竞技赛事用多功能剪叉升降作业机器人结构

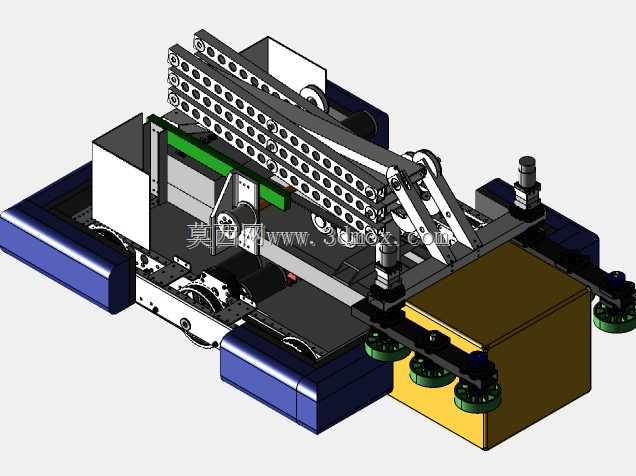

该款移动作业机器人采用双侧履带式移动底盘作为承载基础，底盘两侧设置浮式支撑模块，可在不平整的竞赛场地表面保持足够的抓附力，避免行进过程中出现侧滑、倾覆问题，底盘框架采用铝型材拼接式结构，在保证整体结构刚度的前提下尽可能降低整机自重，减少行进过程中的动力损耗。上部搭载的多段式剪叉升降机构采用镂空多孔臂设计，每段臂架通过铰接销轴连接，臂架表面的规则开孔既可以削减臂架自重，也能为传感器、线缆的固定提供安装点位，升降机构的驱动端布置在底盘中部的安装位，通过连杆传动实现臂架的平稳举升，举升过程中臂架的各铰接点同步运动，不会出现偏载卡滞的问题。前端配置的拾取执行机构采用多组真空吸盘作为末端执行件，吸盘通过缓冲连接座固定在伸缩臂前端，接触作业对象时可通过缓冲结构吸收接触冲击力，避免刚性碰撞损坏作业对象或执行机构，执行机构的横向位置可通过臂架上的导轨滑块组件微调，适配不同摆放位置的作业目标。整机的电气控制模块集中布置在底盘后部的封闭舱体内，舱体采用可拆卸盖板设计，方便后期对控制元件、动力模块进行调试更换，舱体预留的走线槽沿剪叉臂架内侧布置，避免升降过程中线缆被拉扯、磨损。从安装边界来看，整机在升降机构完全收回状态下的整体高度较低，可通过高度受限的场地通道，升降机构完全伸展后可覆盖较高位置的作业点位，底盘的宽度尺寸适配竞赛场地的标准通道宽度，行进过程中不会与场地边界发生干涉。剪叉臂架的铰接位置均配置自润滑轴套，长时间往复举升作业也不会出现明显的磨损间隙，保证升降动作的重复定位精度，底盘的驱动轮与履带之间采用齿形啮合传动，行进过程中不会出现打滑丢步的问题，可精准控制行进距离与转向角度。末端吸盘的气路元件沿臂架侧面固定，气路管路预留足够的伸缩余量，不会因臂架举升、收回出现管路弯折气堵的问题，保证拾取作业的稳定性。
