FRC赛事双电机驱动变速传动结构

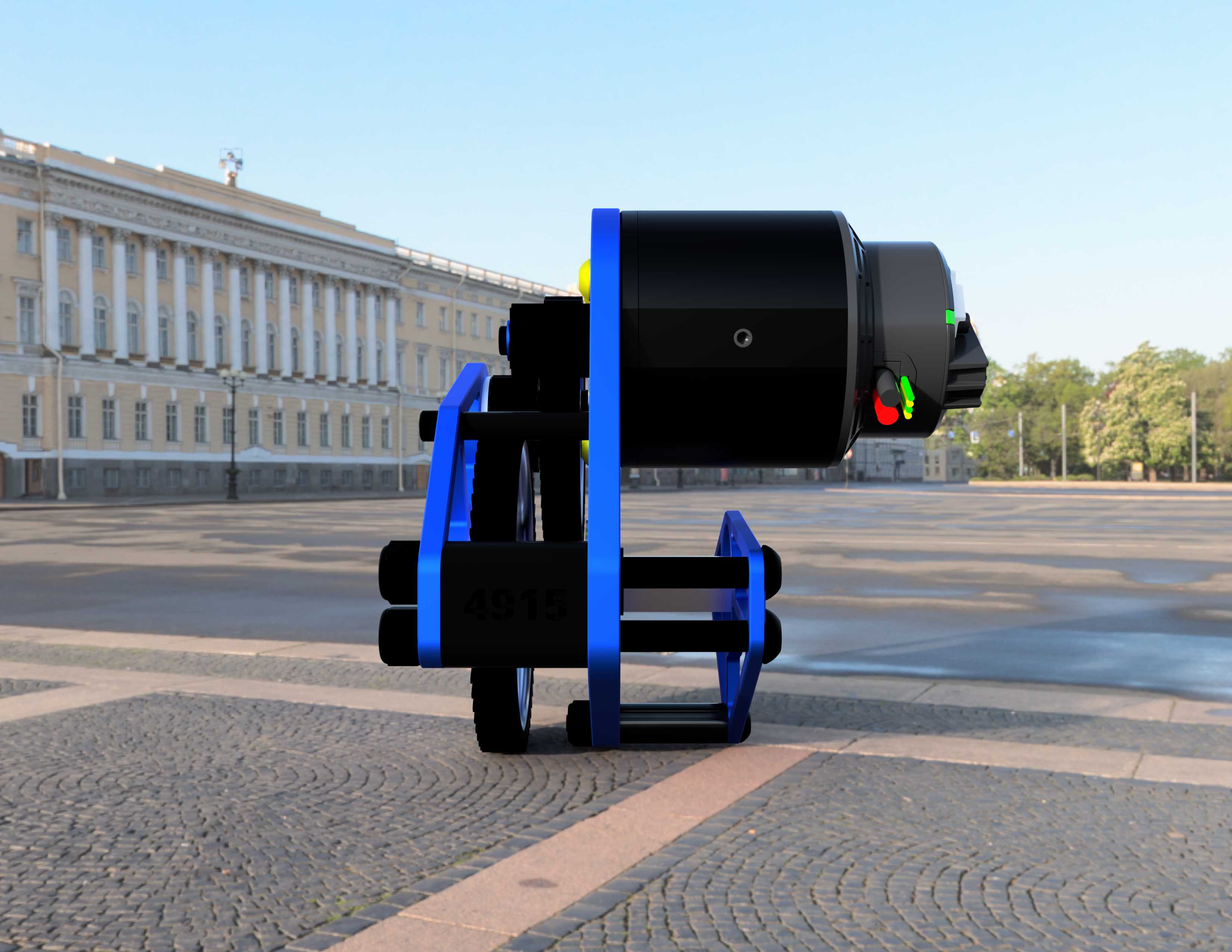

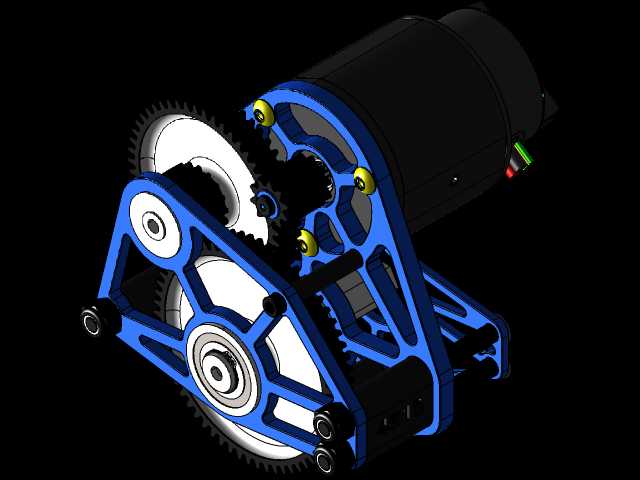

　　这套双电机驱动变速结构，主要面向竞技类移动机器人的动力传输场景，适配双动力源输入的动力分配需求，在紧凑的安装空间内完成扭矩放大与动力输出的匹配，解决小尺寸高功率密度传动的布局难题。从实际使用场景来看，这类传动结构多用于对抗类机器人赛事的底盘动力段，需要在频繁启停、瞬时冲击负载的工况下保持传动稳定性，同时要严格控制整体重量，避免额外负载抵消动力输出效率。结构设计上采用双侧板夹持式布局，将齿轮传动组、动力输入接口、输出轴座全部集成在两块镂空结构的侧板之间，侧板通过多组定位销与紧固件完成刚性连接，既保证传动组件的同轴度精度，又通过大面积的镂空挖除冗余材料，把整体重量控制在极低水平。

　　传动路径采用两级齿轮减速布局，输入侧直接对接动力源输出轴，通过小模数齿轮的啮合传递扭矩，中间过渡齿轮轴采用带衬套的转动支撑结构，减少高速转动下的摩擦损耗，输出轴端集成大直径传动齿轮，可直接对接行走机构的链轮或者轮组，省去额外的传动转接部件。设计过程中优先考虑了安装边界的适配性，整体结构的轮廓完全贴合机器人底盘管的内部空间，动力源安装位直接固定在侧板延伸的支座上，电机翻转到传动组的上方位置，不会额外占用底盘的横向安装空间，给其他功能部件留出足够的布置余量。齿轮组的啮合间隙通过侧板上的轴孔定位精度保证，装配时不需要额外增加调整垫片，就能控制齿侧间隙在合理范围，减少正反转切换时的回程冲击。

　　带张紧调节的链轮安装位集成在侧板结构上，传动链条可以在底盘管内部完成走线，不会出现链条外露剐蹭场地部件的问题。从结构强度角度看，侧板采用等强度的镂空筋条设计，在轴承安装位、紧固件连接位、动力源固定位都做了局部加厚处理，承受冲击负载时不会出现应力集中导致的结构变形，齿轮采用直齿圆柱齿轮设计，加工装配难度低，传动效率高，适合短时间高负载的赛事使用场景。传动结构的动力输入接口做了通用化设计，可以适配同规格的不同型号动力源，不需要修改安装孔位就能完成替换，在赛事现场出现部件故障时可以快速完成更换，减少调试维护的时间成本。输出轴的伸出长度做了严格控制，不会超出底盘的侧面轮廓，避免对抗过程中被对方部件剐蹭导致输出轴变形。

　　整个传动组的重量分布经过优化，重心尽量靠近底盘安装面，降低机器人整体的重心高度，提升行走过程中的稳定性，减少急转、急停时的侧倾风险。实际装配过程中，所有转动部件的同轴度可以通过侧板的定位孔直接保证，不需要复杂的工装夹具就能完成整组装配，对加工精度的容错率较高，适合小批量定制加工的场景。传动结构的润滑可以采用开放式润滑脂填充，因为整体结构在赛事使用周期内的运转时长有限，不需要设计密封的润滑油腔，进一步简化结构、降低整体重量。侧板上的减重孔不是随意开设，每一处挖除的区域都经过受力路径的校核，保留的筋条完全沿着负载传递的方向布置，在最大化减重的同时不会损失结构刚性，甚至在部分受力集中的位置做了加强筋凸起，提升局部的抗变形能力。动力源的接线走线槽也在侧板上做了预留，电源线可以沿着侧板的筋条凹槽布置，通过扎带固定，不会被转动的齿轮剐蹭，也不会因为机器人的剧烈震动出现线路松脱的问题。
