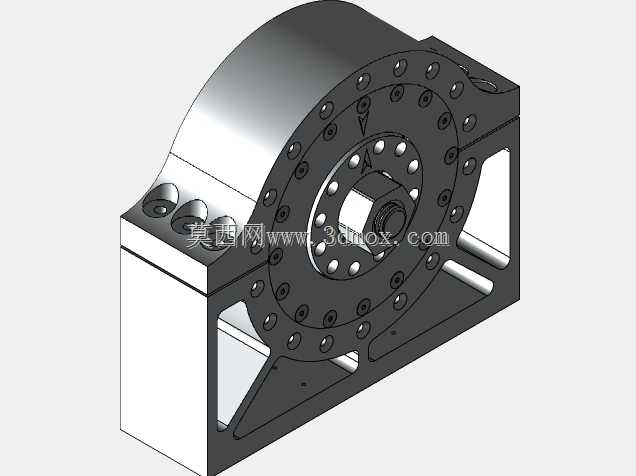

50:1单级摆线齿轮减速传动装置

这款50:1传动比的单级摆线减速结构，核心面向工业机器人关节、精密回转工作台、轻载自动化变位机这类对传动回差、体积占比有严苛要求的应用场景，区别于常规行星减速结构，摆线啮合的多齿同时接触特性，让它在同等输出扭矩下径向尺寸能压缩近三分之一，很适合安装空间局促的关节内嵌布局。从结构设计逻辑来看，输入端采用偏心轴带动摆线轮做平面摆转运动，通过圆周均布的柱销将摆线轮的自转运动传递到输出端法兰，针齿壳与安装基座采用一体化的镂空支座设计，既保证了针齿啮合区域的刚性支撑，又通过支座两侧的三角形镂空去除了非受力区域的冗余材料，实际建模时特意将安装法兰的螺栓孔做了沉头避让，避免输出端连接件与针齿壳外圈的固定螺栓产生空间干涉。安装边界上，输入端适配标准伺服电机的止口定位尺寸，输出法兰的螺栓孔分布圆与常用谐波减速器的安装尺寸做了兼容，方便设备改造时直接替换原有传动部件，不需要额外加工转接法兰。实际使用中，这类单级摆线结构的回差可以控制在1弧分以内，多齿啮合的特性也让它能承受短时的冲击过载，不会像行星轮结构那样因为单齿受力过大出现断齿失效。建模过程中特意对摆线轮的齿廓做了等距修形处理，避免实际加工装配时因为零件公差导致啮合卡滞，针齿销与针齿壳的配合采用间隙配合，预留了润滑脂的存储空间，支座上的安装定位面做了凸台设计，减少安装时的配合接触面积，降低平面加工精度对安装定位精度的影响。输出端的中心通孔可以走气管或者线缆，适配机器人关节内部走线的需求，针齿壳外圈的固定螺栓采用内六角圆柱头设计，沉孔深度刚好覆盖螺栓头高度，不会突出壳体表面影响外围部件的布局。
