航模3mm无刷电机铝制桨夹微调框

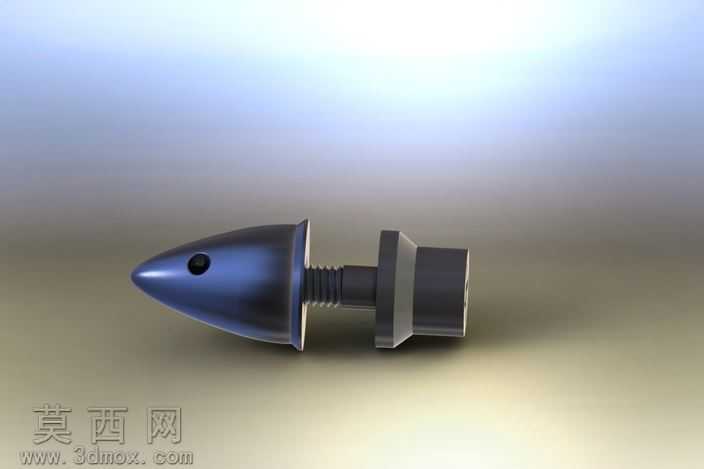

该作品为适配3mm直径无刷电机轴设计的航模桨夹微调框，建模阶段采用SolidWorks完成全参数化结构搭建，首先以电机轴的配合公差为基准，确定后端锁紧轴孔的内径尺寸，预留0.02mm的装配间隙保证与电机轴的顺滑套接，同时在轴孔内侧设计定位平面，避免电机运转时桨夹与轴发生相对打滑。中部的外螺纹结构采用螺旋扫描特征生成，螺纹牙距匹配配套的锁紧螺帽规格，可通过螺帽的旋紧程度微调桨夹的轴向位置，实现螺旋桨安装后的动平衡微调，降低航模飞行时的震动问题。前端的整流锥部分采用流线型曲面建模，通过多段样条曲线拟合锥面轮廓，保证曲面曲率连续过渡，减少飞行过程中的空气阻力，锥面顶端预留的小孔为平衡调节孔，可根据动平衡测试结果添加配重铅粒完成精准配平。法兰盘位置设计了与螺旋桨安装孔匹配的定位凸台，可快速对齐螺旋桨的安装位，避免安装错位带来的平衡偏差。渲染阶段采用金属阳极氧化铝材质，调整材质的粗糙度、反射率参数模拟航模配件常用的蓝色氧化质感，场景采用三点布光方案，主光从侧上方打亮产品主体轮廓，辅光补全暗部细节避免死黑，背光勾勒产品边缘提升立体感，地面添加微弱的反射效果增强画面真实感。整体结构设计兼顾了安装便捷性与调节实用性，所有配合尺寸均按照航模配件的通用公差标准设定，既保证了与3mm无刷电机的适配性，也通过流线型整流结构优化了气动性能，铝制材质的选型也兼顾了结构强度与轻量化需求，适配小型航模的动力系统安装使用需求。
