Zemic L6G单点式称重测力传感器

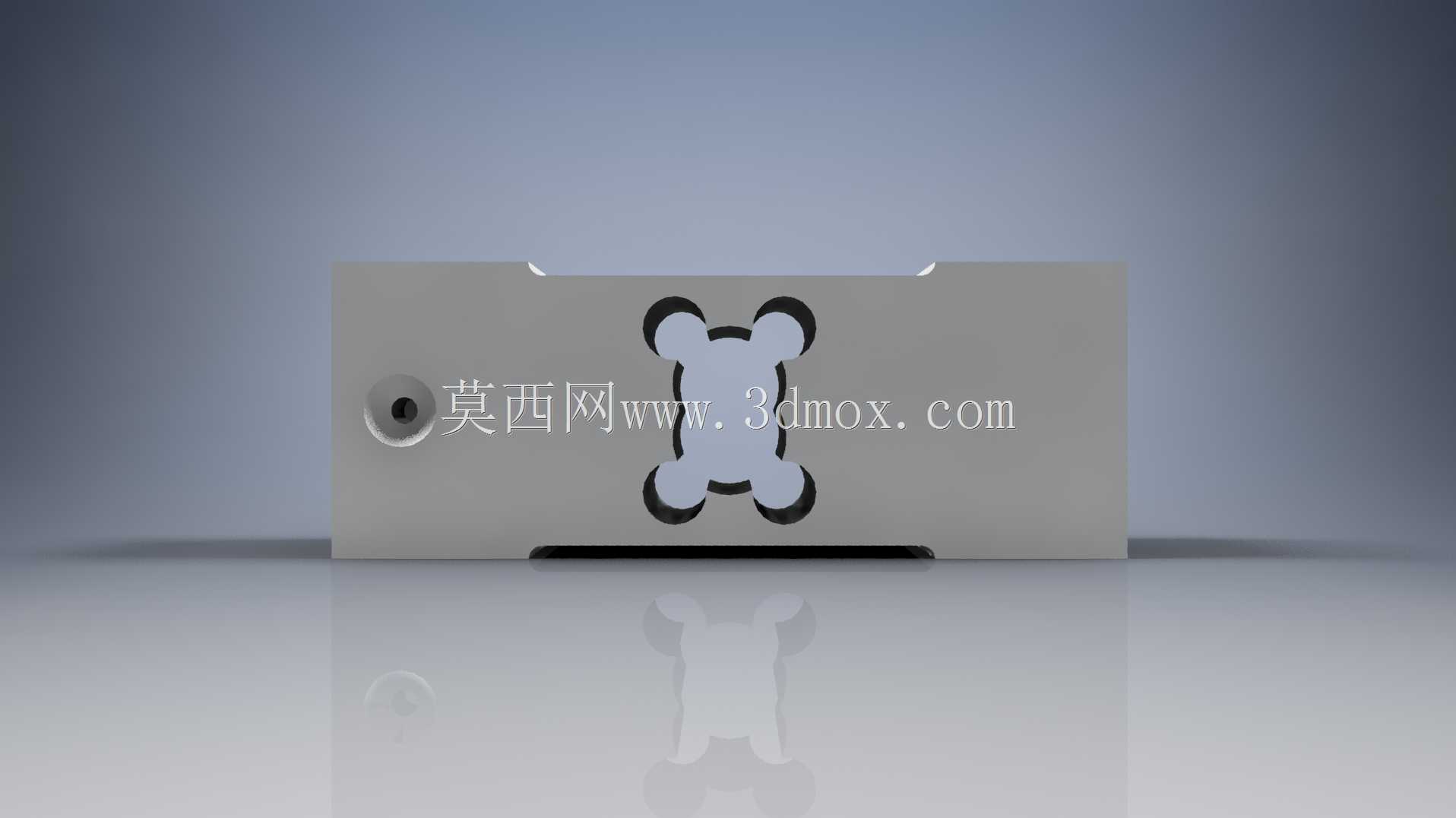

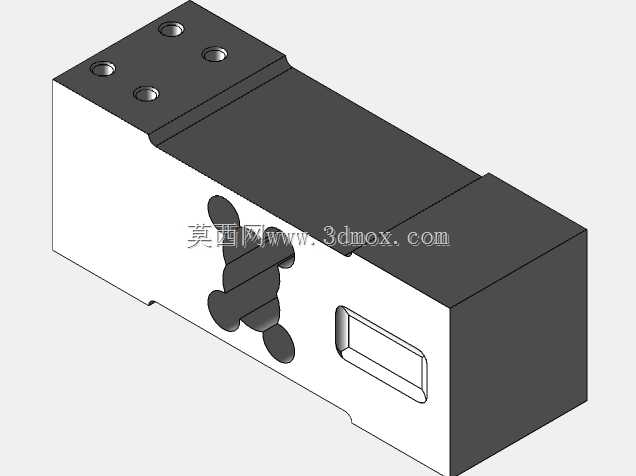

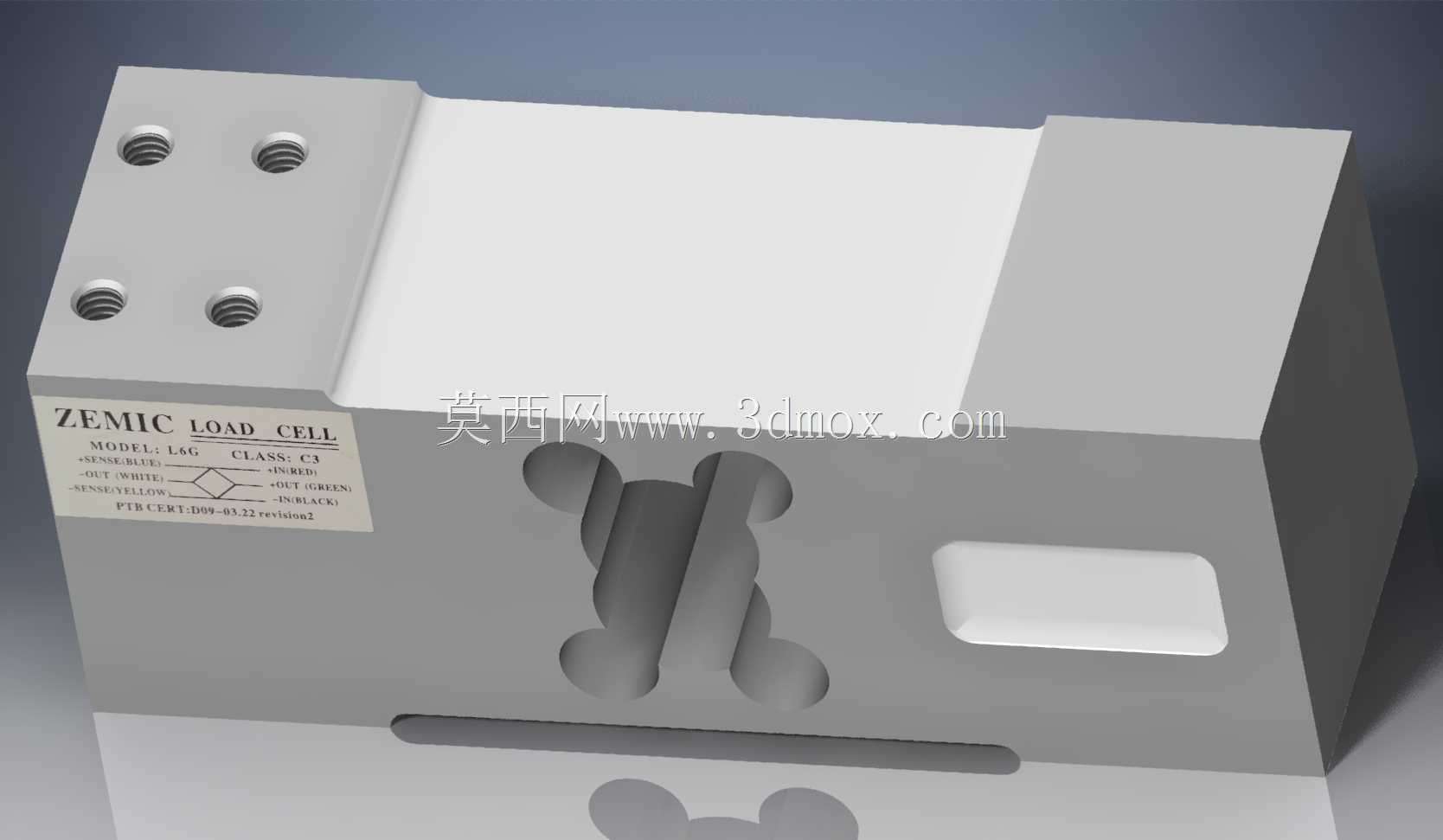

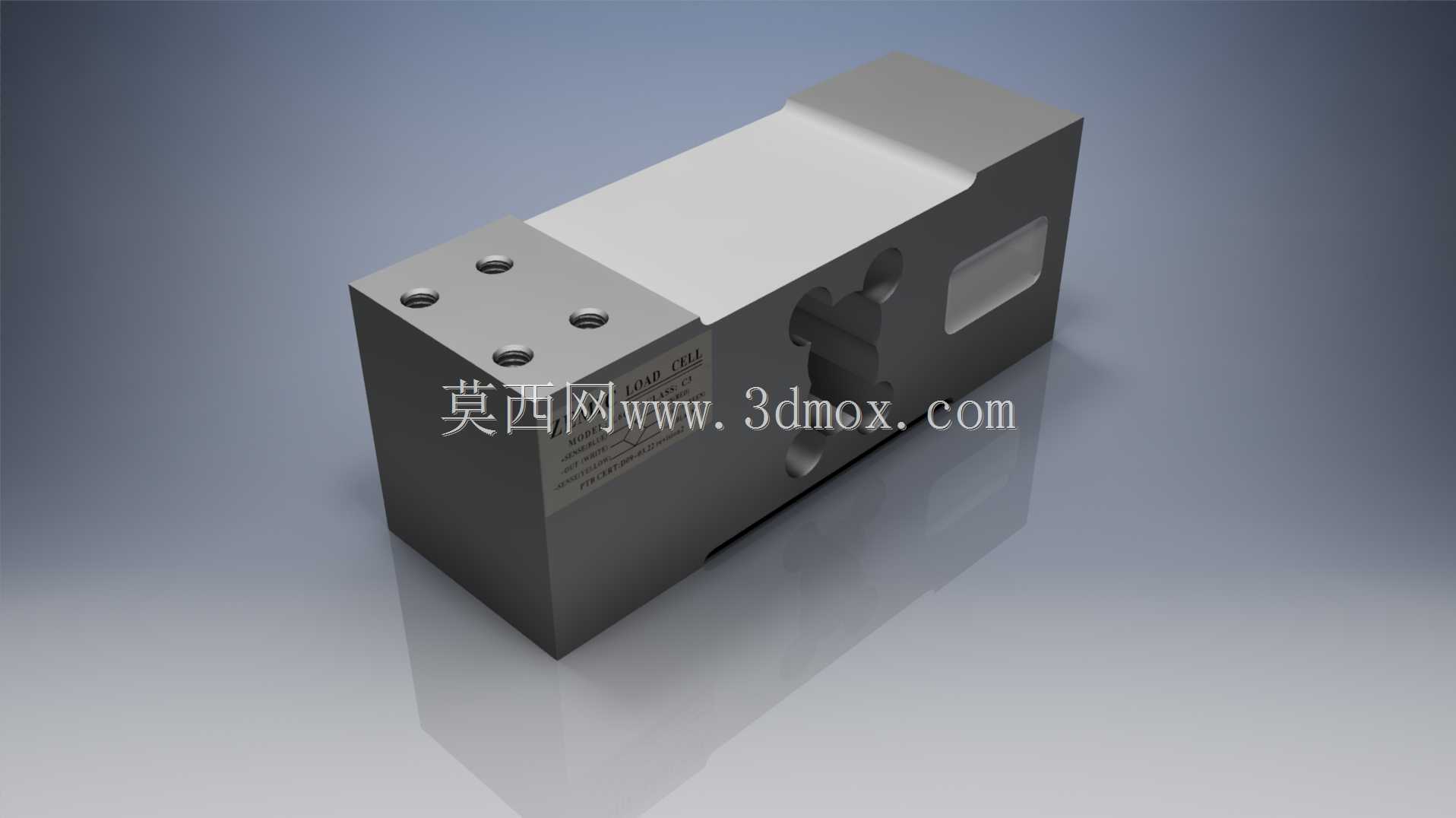

在商用电子台秤、小型包装检重设备、仓储分拣动态称重工位、食品加工定量给料装置这类需要精准获取重量载荷的场景里，单点式平行梁称重传感器是应用占比极高的核心测力元件，本次呈现的L6G型号就是这类元件里适配中量程段的典型结构。从结构设计逻辑来看，这款传感器采用铝合金阳极氧化的平行梁弹性体结构，弹性体区域做了对称的应力集中开槽设计，当加载端承受垂直向下的载荷时，梁体的应变区域会产生均匀的微形变，粘贴在应变区的高精度电阻应变片会将形变转化为线性的电信号输出，这种结构的优势在于对加载点的位置偏移容忍度较高，在台面尺寸不超过400*400mm的秤台安装场景下，不需要额外做多点受力补偿，就能保证全台面的称重误差控制在允许范围内。从安装边界来看，这款传感器采用一端固定、一端加载的悬臂安装方式，固定端设置有四个对称分布的内螺纹安装孔，用于和设备的固定机架刚性连接，加载端的平面用于承载秤台或者被测载荷，安装时需要保证固定面的平面度公差不超过0.1mm，避免安装应力导致弹性体产生预形变，影响零点输出和线性精度。传感器整体外形为长方体块状结构，侧面预留有应变片接线的出线槽，同时做了密封防护处理，能够适配多粉尘、轻度潮湿的工业车间使用环境，不需要额外加装复杂的防护外壳。从功能特性上，它的量程覆盖50kg到600kg区间，能够满足多数中小量程称重场景的需求，输出灵敏度、蠕变、温度补偿参数都符合商用及工业二级秤的精度要求，既可以用于静态的重量称量，也能适配低速动态的检重分拣场景。在做设备结构设计时，选用这款传感器需要注意预留足够的安装空间，固定端的安装螺丝要采用强度等级8.8级以上的内六角螺丝，锁紧力矩要符合安装规范，避免长期加载后螺丝松动导致测量漂移；加载端和秤台连接时建议采用硬质传力结构，避免软连接带来的受力滞后，同时要在设备上设计过载保护结构，当载荷超过额定量程120%时，保护结构会承接多余载荷，避免弹性体产生不可逆的塑性形变，损坏传感器。在三维建模过程中，这款模型完整还原了弹性体的开槽结构、安装孔位的位置尺寸、出线口的结构细节，能够直接用于称重设备的整体装配干涉检查、安装工位的结构布局验证，不需要再重新测绘建模，能有效缩短设备开发阶段的结构设计周期。
