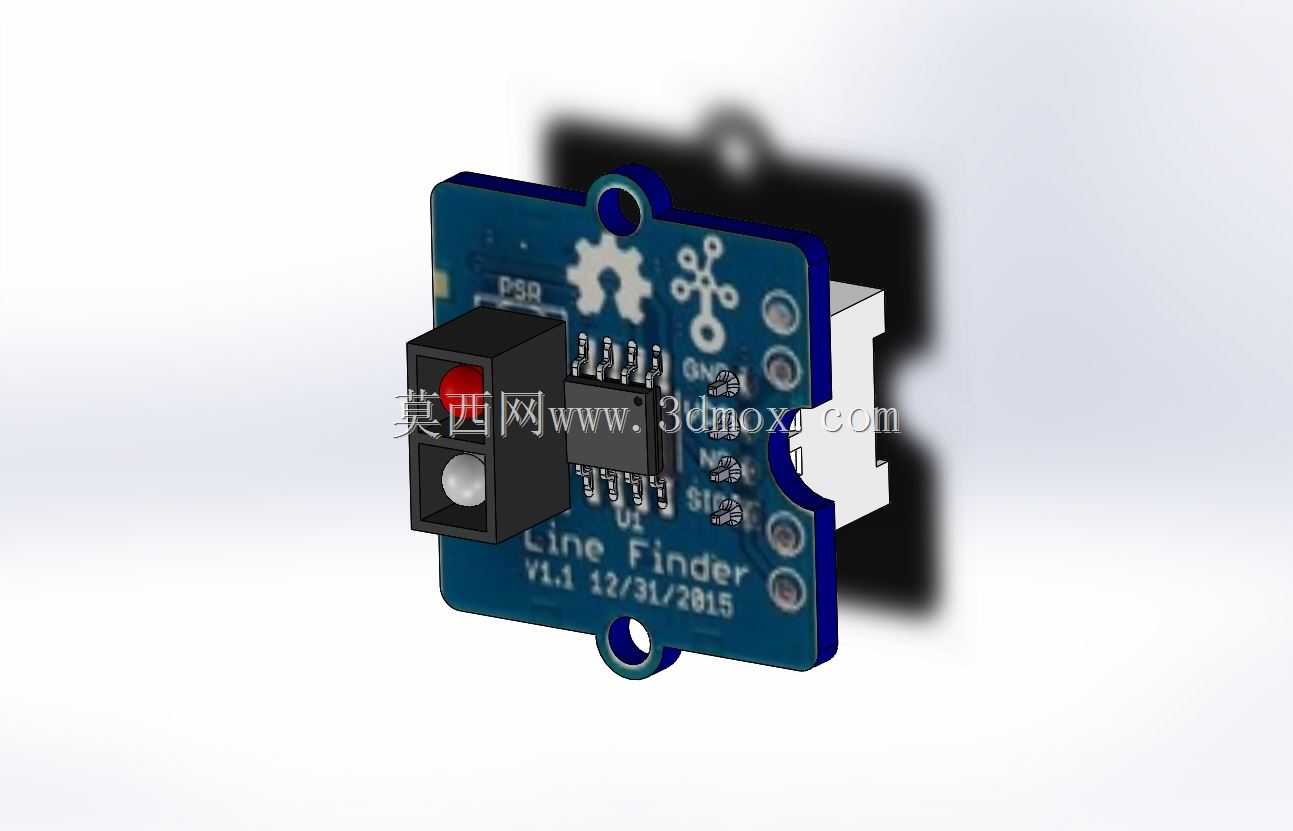

Grove寻线传感器结构设计

这款寻线传感模块的结构设计，核心围绕嵌入式智能小车、自动化产线物料寻迹、小型AGV设备的路径识别需求展开，在做结构建模时首先要考虑的是安装适配性，模块本体采用标准Grove接口的安装孔位布局，四个边角预留的Φ3mm安装孔，孔位中心距完全匹配市面主流开源硬件平台的固定孔距，不管是直接锁附在亚克力小车底盘，还是嵌装在自动化分拣设备的检测工位支架上，都不需要额外做转接件加工，能直接适配M3规格的螺丝锁附，安装间隙预留0.2mm的公差带，避免加工误差导致的装配卡滞。

从功能实现的结构逻辑来看，模块前端的红外发射与接收组件做了独立的遮光隔腔设计，这部分结构是建模时反复调整的重点，发射管与接收管之间的黑色隔光挡墙厚度设置为1.5mm，完全阻断发射管的红外光线直接串扰到接收端，同时把收发组件的探出高度控制在超出PCB板面8mm的位置，保证检测时与被测面的距离维持在10-25mm的最佳检测区间，既不会因为距离太近被路面凸起剐蹭，也不会因为距离太远导致检测灵敏度下降。PCB板的外形做了圆角处理，边角R2的圆弧避免装配时划手，也减少运输过程中的板边崩边风险，接口端采用防反插的白色卧式接插件，接插件的限位凸台结构直接在建模时做了位置校验，保证插线时不会因为反插烧毁电路。

实际应用场景里，这类模块常被用在教育类机器人竞赛的循迹赛道、仓储物流小型分拣车的路径导航、生产线上的物料边缘定位检测，结构设计时特意把核心传感元件的检测角度做了15°的收束，减少环境杂光对检测结果的干扰，模块整体厚度控制在12mm以内，不会占用过多的设备安装空间，板载的信号处理芯片布置在PCB中部，避开安装孔的应力集中区域，避免长期震动导致的芯片引脚脱焊。在做三维建模时，所有元件的高度都做了干涉校验，不管是顶部的电解电容还是侧面的接插件，都不会和安装面的固定结构产生碰撞，接插件的插拔方向预留了至少15mm的手部操作空间，方便现场调试时快速更换接线，不需要拆卸整个模块就能完成线路插拔。
