35x15规格DIN电气安装导轨三维结构

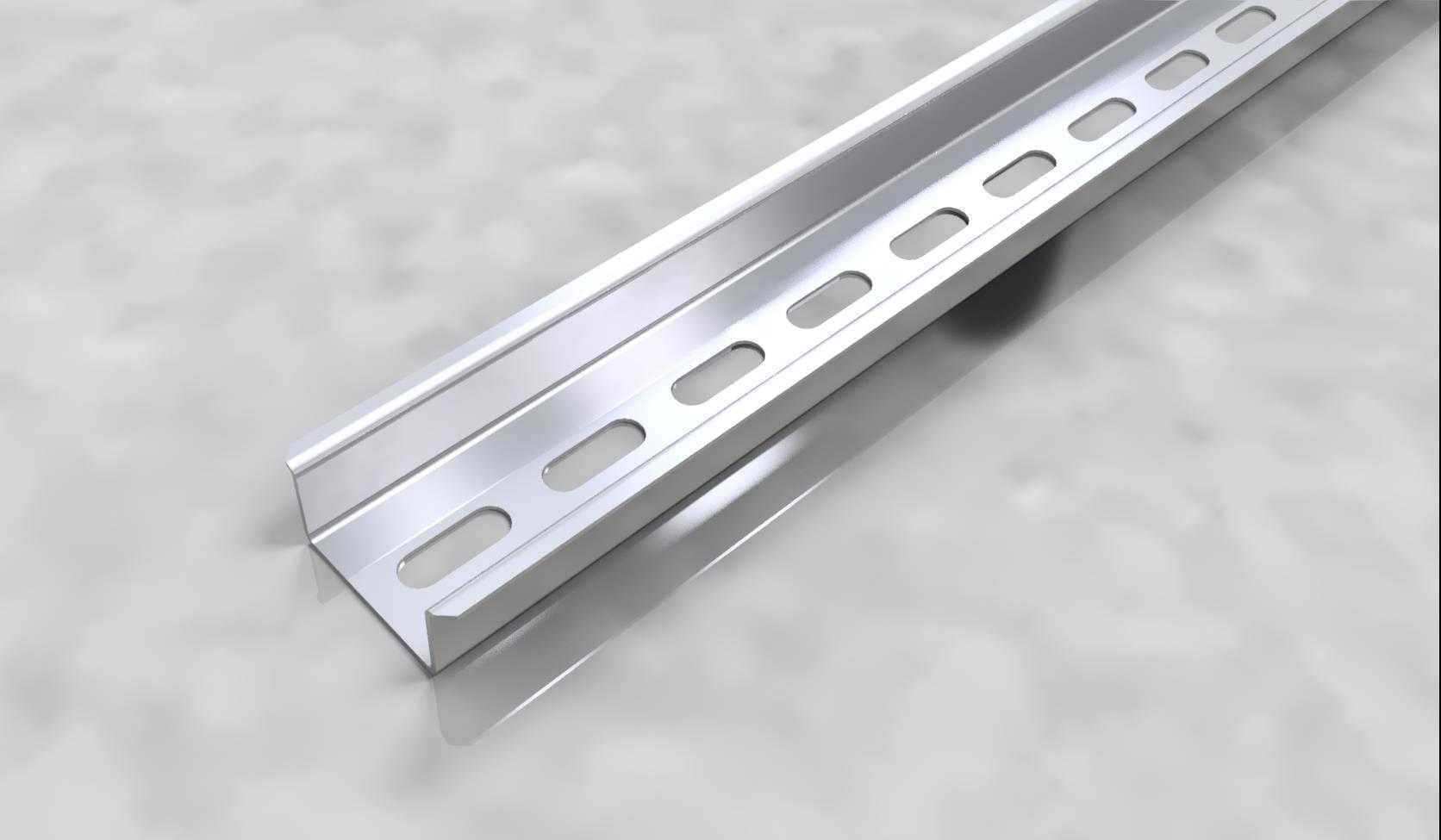

　　在低压电气柜、PLC控制柜、工业自动化接线端子排的装配场景里，这类35mm宽度的DIN导轨是整柜布线与元器件固定的核心承载基础件，几乎所有符合DIN标准的断路器、继电器、端子模块、小型PLC主机都可以直接卡装在导轨上完成快速固定，不需要针对每个元器件单独打孔攻丝，能大幅缩减柜内装配的工时，也方便后期运维时调整元器件位置、更换故障部件。这款导轨的截面尺寸严格遵循标准要求，总宽度35mm，侧边折边高度15mm，折边的弧度、卡槽的咬合尺寸完全匹配标准电气元件的卡装卡扣公差，不会出现卡扣卡入过松导致元件滑落、或是卡接过紧无法顺利拆装的问题。从结构设计来看，导轨采用冷轧钢板辊压成型的截面结构，两侧的折边既作为元器件卡扣的咬合位，也承担了整体的抗弯强度，当导轨长度在1米以内、按照常规200mm间距布置安装固定点时，满载常规端子与小型元件的情况下，导轨的挠度变形量可以控制在电气安装允许的范围内，不会因为长期承重出现弯折变形导致元件松脱。导轨表面的长圆形安装孔是等间距排布的，这类孔型可以兼容M4、M5两种常用的柜内安装螺丝，同时长圆孔的设计允许安装时存在一定的位置公差，就算柜内安装梁上的预打孔位存在几毫米的偏差，也可以顺利调整导轨位置完成固定，不需要重新扩孔。

　　在实际工程应用里，这类导轨的安装边界需要注意几个细节：首先是导轨两端需要预留至少10mm的余量，方便端盖、固定件的安装；其次是当柜内安装重量较大的元件比如大功率开关电源、接触器组时，需要适当缩小安装固定点的间距，从常规200mm缩小到150mm以内，避免局部受力过大导致导轨变形；另外导轨的切口需要做去毛刺处理，避免安装时划伤线缆绝缘层或是操作人员的手部。建模过程中需要重点还原的结构细节包括折边的内R角、安装孔的孔位间距、卡槽的配合尺寸，这些细节直接决定了后续导出的模型用于虚拟装配时，能不能准确模拟电气元件卡装的配合关系，不会出现干涉或者配合间隙过大的问题。

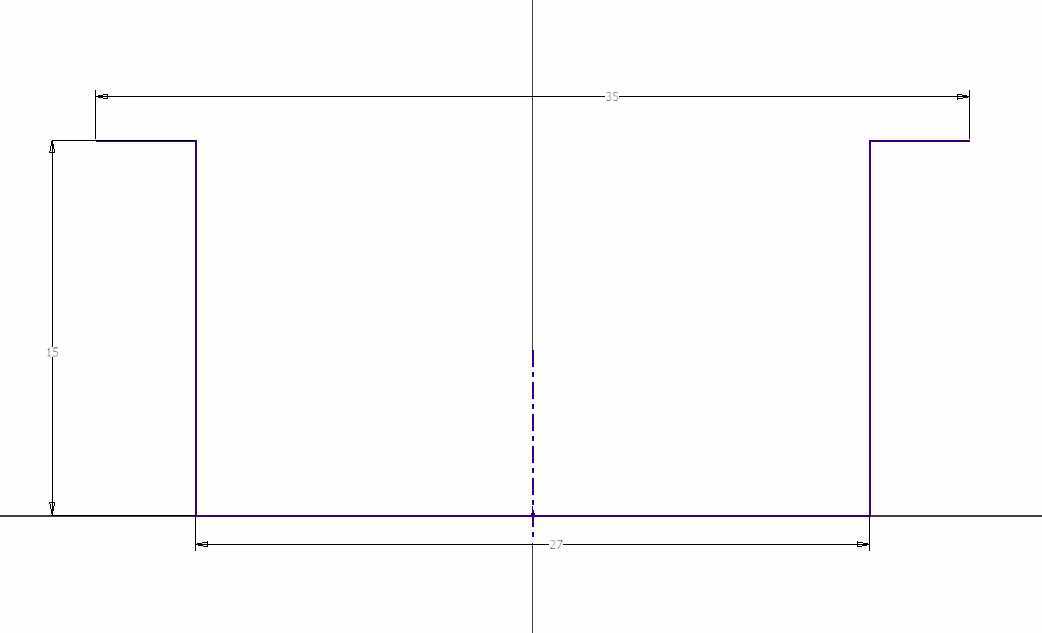

　　很多刚接触电气柜三维建模的工程师容易忽略导轨折边的厚度公差与弧度细节，导致装配仿真时元件卡扣无法顺利卡入，或是出现穿透的错误，实际建模时需要严格按照标准给定的截面轮廓来绘制草图，再通过拉伸或者扫掠完成主体建模，安装孔的排布要符合常规量产导轨的孔距规范，不要随意自定义孔位，否则模型用于实际生产指导时会出现安装孔位不匹配的问题。这类导轨除了常规的电气柜安装场景，在一些小型自动化设备的阀岛安装、传感器接线端子集中布置的位置也会用到，只要是需要快速装配、后期可能调整元件位置的安装场景，这种标准导轨的固定方式都比螺丝直接固定的方式灵活性更强，维护成本更低。

　　在三维建模的细节处理上，导轨表面的镀锌层质感不需要做过多冗余的纹理刻画，重点保证尺寸精度与配合面的形位公差准确，因为这类模型的核心用途是装配验证、布局排布，而不是外观渲染，结构尺寸的准确性远重要于外观的精细度。需要注意的是，导轨的两个侧边折边的平行度是关键形位公差，如果建模时两个折边出现角度偏差，后续装配标准元件时就会出现一侧卡紧一侧松动的问题，和实际生产中的次品故障表现一致，所以草图绘制阶段就要添加对应的平行度几何约束，保证截面轮廓的准确性。另外导轨的端部切口要做平直处理，不要保留建模时的多余拉伸毛刺，符合实际量产产品的端部形态，在做整柜装配的物料统计时，导轨的长度可以根据实际柜内安装空间任意裁切，模型可以设置成可调整长度的参数化结构，方便不同项目快速调用，不需要每次都重新建模。
