SO16W宽体表面贴装集成电路封装外壳

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，SO16W这类宽体SOP封装的集成电路外壳是极为常见的元器件载体，很多刚接触板级结构设计的工程师容易忽略封装外壳的实体尺寸边界，只参考 datasheet 上的平面焊盘尺寸做封装，往往在SMT回流焊后出现元器件干涉、引脚爬锡不良、外壳与周边贴片件间距不足的问题，这类实体三维模型的核心作用，就是在结构设计阶段把元器件的真实空间占位还原出来，提前规避装配阶段的各类风险。

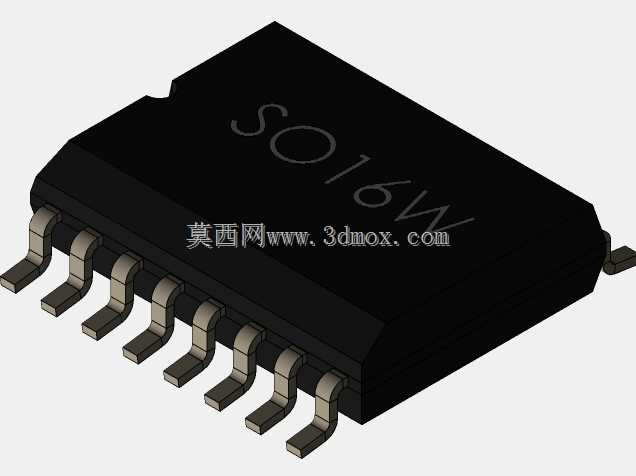

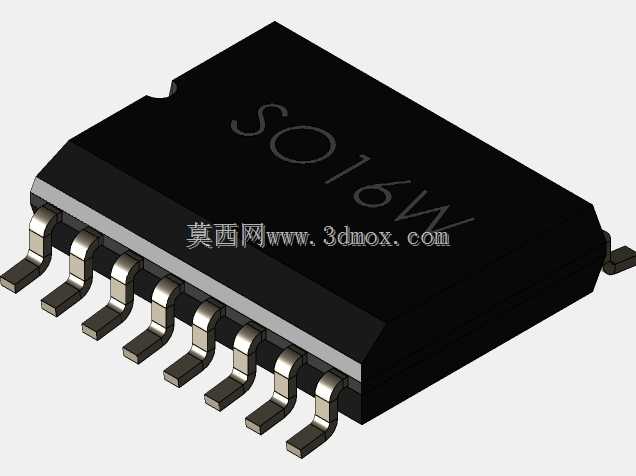

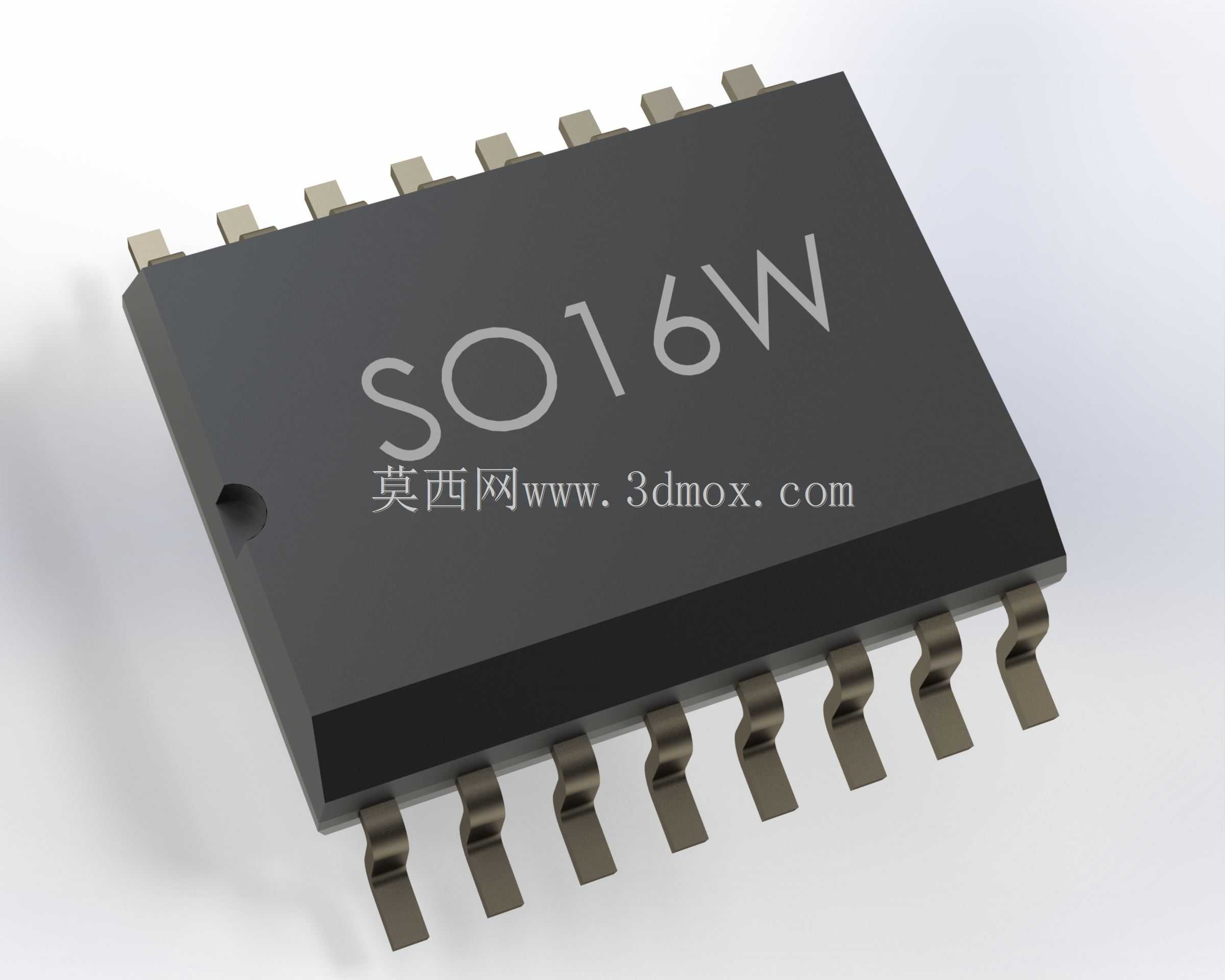

这款SO16W外壳采用宽体小外形封装设计，相较于标准窄体SO16封装，本体宽度更大，能够容纳尺寸稍大的半导体裸片，同时引脚间距保持1.27mm的标准SOP规格，兼容常规SMT贴装的吸嘴取料、视觉定位流程，不需要额外调整贴装设备的参数。外壳本体采用黑色环氧树脂塑封材质，本体一侧设置有半圆形定位缺口，用于生产装配时的引脚方向识别，避免反向贴装导致的电路功能失效。

从结构设计细节来看，两侧的鸥翼型引脚采用标准成型弧度设计，引脚伸出本体的长度、引脚末端的共面度都严格遵循行业通用封装规范，在建模时还原了引脚根部与塑封本体结合的过渡结构，以及引脚表面的镀锡层对应的实体特征，能够直接用于PCB板的3D布局干涉检查，比如验证外壳与周边贴片电容、接插件的安全间距，确认外壳与上方屏蔽罩的内部净空是否满足要求，也可以用于SMT钢网开孔的参考校验，避免钢网开孔与引脚位置错位导致的焊接缺陷。

在安装边界上，这款封装的本体高度、引脚成型后的底部悬空高度都符合表面贴装工艺的常规要求，建模时保留了引脚与PCB焊盘接触的贴合面特征，能够直接导入板级装配文件中，模拟回流焊过程中元器件的放置状态，提前发现设计中存在的元器件重叠、高度超限等问题，尤其是在高密度布线的工控板卡设计中，这类精准的封装外壳模型能够大幅减少打样后的改板次数，提升结构设计的可靠性。很多工程师在做板级3D布局时，往往只关注核心芯片的功能，忽略封装外壳的实体尺寸带来的装配影响，尤其是宽体封装与窄体封装的宽度差异，很容易在布局时预留空间不足，导致后期生产时出现贴装干涉，这类还原真实结构的封装模型，能够帮助设计人员在方案阶段就把所有空间占位因素考虑周全，避免后续生产环节出现不必要的损失。
