安迪马克2.5英寸CIM电机结构设计

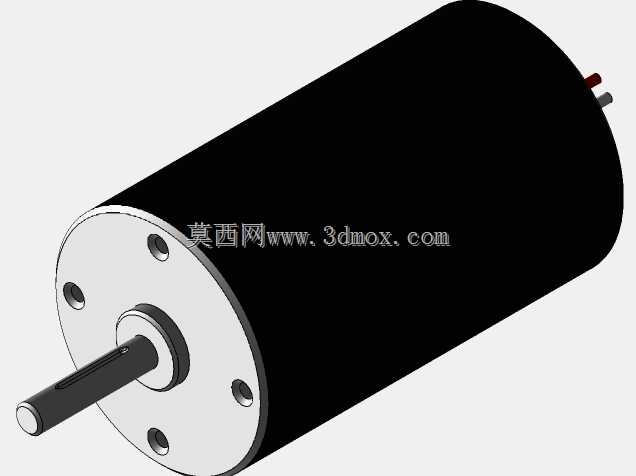

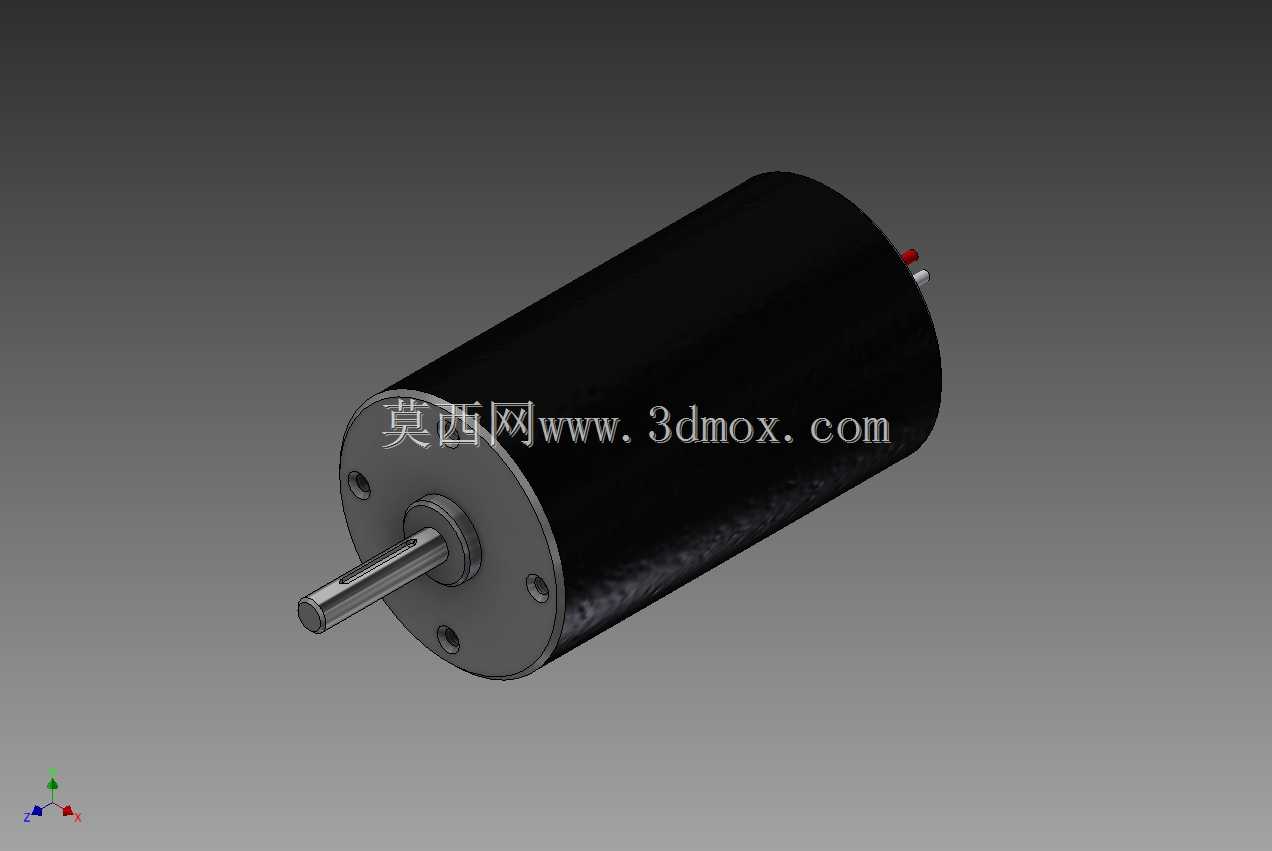

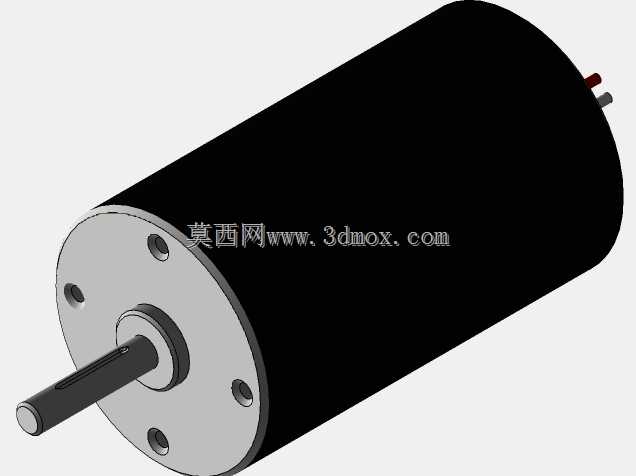

这款2.5英寸规格的CIM电机，在小型自动化设备、桌面级机器人传动系统、教学实训平台中有着非常广泛的应用场景，很多参与机器人竞赛的队伍在搭建动力底盘、关节驱动单元时，都会优先选用该规格的电机作为核心动力输出元件，其成熟的结构设计经过了多场景的实际工况验证，能够适配多数中小负载的连续旋转驱动需求。从结构设计层面来看，这款电机采用圆柱形一体化机壳设计，2.5英寸的外径尺寸能够很好地适配常规的标准安装座，不需要额外定制异形固定支架，前端盖采用法兰式安装结构，端盖上均匀分布的安装孔位可以直接与设备安装面通过螺栓锁紧，输出轴为单出轴设计，轴径与轴伸长度匹配常规的联轴器、同步带轮安装尺寸，不需要额外做轴面二次加工就可以直接对接传动链路。设计过程中充分考虑了安装边界的适配性，机壳尾部的出线端做了限位结构，避免布线时线缆弯折过度接触机壳造成磨损，整机的轴向长度控制在紧凑区间内，在狭小的设备安装腔体内也能完成布置，不会和周边的结构件产生运动干涉。从功能特性来看，这款电机作为低压直流驱动元件，能够在额定供电区间内输出稳定的转速与扭矩，机壳表面做了氧化发黑处理，既可以提升壳体的耐磨性能，也能在长时间运行时辅助散热，避免绕组温升过快影响运行稳定性。前端盖内置的轴承组件可以承受一定的径向负载，在直接驱动小负载轮组、摆臂结构时，不需要额外加装支撑轴承座就可以保证输出轴的回转精度，减少了传动链路的零件数量，也降低了整体结构的装配复杂度。在实际选型应用时，需要注意结合实际负载的扭矩需求匹配对应的减速比，这款电机的输出轴带有定位平面，锁紧联轴器时可以通过顶丝直接抵在定位平面上，避免大扭矩输出时出现轴与连接件打滑的问题，机壳的圆柱面也可以配合抱紧式安装座使用，在需要调整电机轴向安装位置的场景下，能够灵活调整固定位置，不需要重新加工安装孔位。很多做小型移动平台设计的工程师会选用这款电机，正是因为其安装尺寸标准化程度高，配套的固定件、传动件都有成熟的标准件可以直接选用，能够大幅缩短结构设计的周期，不需要为电机的安装结构做过多的定制化设计，同时成熟的结构可靠性也能减少后期设备调试阶段的动力故障排查工作量。
