串联弹性驱动机械臂结构设计方案

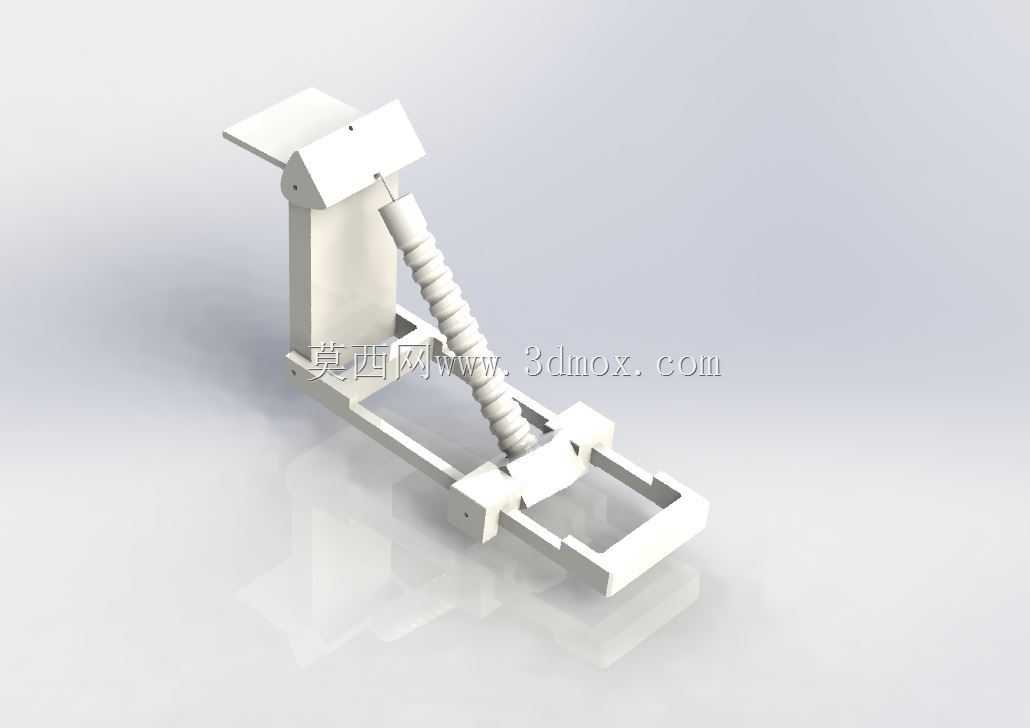

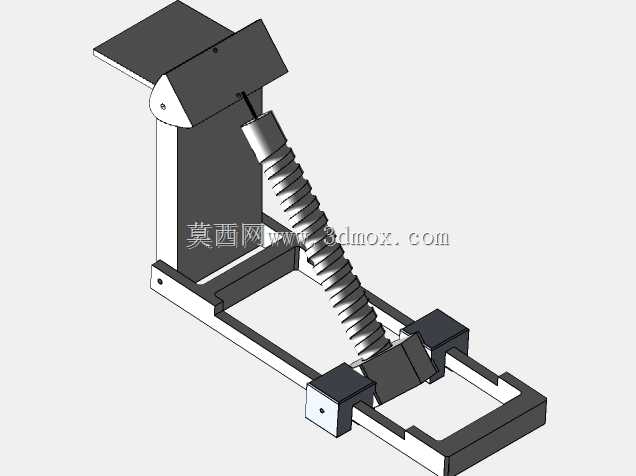

这款带串联弹性驱动结构的机械执行臂，核心面向需要柔性力控的工业作业场景设计，区别于传统刚性关节机械臂，它能在接触作业时通过弹性元件的形变吸收冲击载荷，避免刚性碰撞对工件或是臂体自身结构造成损伤，常见应用在精密装配、易碎物件搬运、人机协作工位这类对接触力有严格限制的作业环节。从结构布局来看，臂体采用立式基座搭配滑动底座的组合形式，基座部分预留了标准安装孔位，可直接固定在生产线工位台或是移动AGV平台上，底部的滑动导轨结构能实现臂体沿水平方向的进给调整，拓展作业覆盖范围，安装时需要预留底座前后滑动的行程空间，避免与周边设备产生运动干涉。驱动部分采用串联弹性驱动器布局，将弹性元件串联在动力输出端与执行关节之间，不同于将弹性元件并联布置的方案，这种结构可以直接通过弹性元件的形变量换算输出端的实际作用力，无需额外加装高精度力传感器就能实现稳定的力控效果，大幅降低力控场景下的硬件成本。关节连接部分采用铰接式结构，上半部分的摆动臂可绕基座顶部的铰接轴实现俯仰角度调整，配合弹性驱动杆的伸缩动作，能完成不同高度、不同角度的作业位姿切换，弹性驱动杆外部的导向结构可以避免弹性元件在受压过程中出现侧向失稳，保证力传递的同轴度。设计过程中优先考虑了结构的易维护性，所有铰接位置都预留了润滑注油通道，弹性元件采用模块化安装设计，后期更换不同刚度的弹性件就能适配不同力控范围的作业需求，无需对整体臂体结构做大规模改动。外形尺寸方面，整体立式结构的高度适配常规人工操作工位的高度范围，底座的导轨长度覆盖常见工位的水平进给需求，臂体摆动的角度范围经过运动仿真校核，在全行程动作过程中不会出现结构件之间的硬碰撞，所有走线位置都预留了内置走线槽，避免外部管线在臂体运动过程中出现拉扯磨损。从实际作业表现来看，这种串联弹性驱动的结构在接触工件瞬间能实现毫秒级的力缓冲，哪怕是定位出现微小偏差，也能通过弹性形变补偿位置误差，不会像刚性臂那样直接顶坏工件或是造成关节过载，在3C产品装配、食品分拣这类对接触力敏感的场景下适配性极强。
