三引脚钮子式拨动开关结构设计

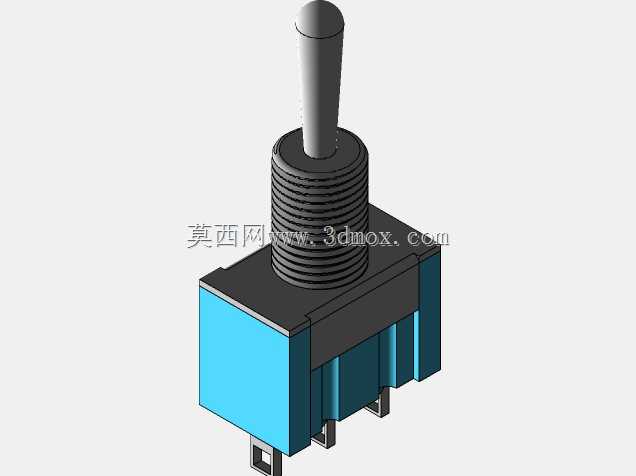

这款三引脚钮子开关的三维结构设计，完全围绕小功率电气回路的通断控制需求展开，在各类低压电控场景中应用十分广泛，小到桌面测试工装、DIY电子制作，大到小型设备的操作面板、工控回路的手动控制支路，都能见到这类开关的身影。它的核心功能是通过拨杆的扳动动作，实现内部触点的闭合与断开，从而控制对应回路的电流通断，三引脚的结构设计支持单刀双掷的接线逻辑，可实现两路回路的切换控制，比两引脚的单通断开关适配更多接线场景。从设计思路来看，整个模型还原了实物的装配逻辑，顶部的拨杆做了圆滑过渡的锥台造型，既符合人手扳动时的触感需求，也避免了尖锐棱角带来的操作剐蹭问题；拨杆下方的螺纹段是安装固定的核心结构，配套的六角螺母可以将开关牢牢锁紧在设备面板的开孔处，设计时预留的螺纹长度适配常规厚度的金属、塑料面板，安装时无需额外调整固定结构。中部的蓝色基座采用绝缘工程塑料的造型还原，基座的棱角做了微小的倒角处理，既符合注塑件的生产工艺要求，也避免装配时割伤操作人员。底部三个平行排布的插片式接线引脚，引脚间距符合通用接线规范，既可以直接插接配套的快接端子，也能通过焊锡焊接导线，适配不同的接线工艺需求，每个引脚根部都做了加强筋结构，避免接线时受力导致引脚断裂或基座开裂。设计过程中充分考虑了安装边界，开关整体的径向尺寸适配行业通用的面板开孔直径，拨杆的扳动角度预留了足够的操作空间，不会出现扳动到极限位置时与面板周边结构干涉的问题；基座的外形尺寸也匹配常规的安装座开孔，安装后不会出现晃动、偏移的情况。内部的触点结构虽然在外观模型中没有完全拆分展示，但外部结构的尺寸完全按照实物比例还原，可直接用于设备面板的布局干涉检查、装配模拟，也能作为电气元件库的标准件调用，在做电控柜、小型设备的三维布线时，可直接匹配引脚位置进行导线排布，减少设计阶段的尺寸核对工作量。这类开关的结构看似简单，但每个尺寸都对应实际的装配与使用需求，比如拨杆的长度设计既要保证扳动时的力矩足够，操作省力，又不能过长导致设备运输、使用过程中被误碰触发；螺纹段的牙距选用标准粗牙螺纹，方便现场安装时快速拧动螺母，不需要专用工具就能完成固定。
