红外测距传感器10-80厘米量程结构

　　在工业自动化产线的物料到位检测、小型服务机器人的避障路径规划、智能仓储的货位存在性识别这类场景里，10-80厘米量程的红外测距传感器是应用频次极高的感应部件，这类量程刚好覆盖了近距离非接触检测的常用区间，既不会像超短距传感器那样对安装对位精度要求过于苛刻，也不会像长距激光测距模块那样带来不必要的成本冗余。从实际使用的角度看，这类传感器的核心功能是通过红外发射与接收组件的光程差计算，输出被测物体与传感器端面的距离值，多数场景下会配合上位机的IO采集模块，把距离信号转换成开关量或者模拟量信号，给设备的动作逻辑提供判断依据，比如AGV小车行进过程中遇到前方障碍物时，靠这类传感器触发减速或者停转指令，避免硬碰撞带来的设备损伤；在小型分拣设备上，也可以用它来检测料槽内是否有工件到位，触发后续的推料或者扫码动作。

　　做这个结构建模的时候，首先要考虑的是实际安装的兼容性，不能只照着 datasheet 上的外形轮廓画个外观块。首先是安装孔位的边界，传感器两侧带安装耳的通孔位置，中心距、孔径大小都严格对应器件手册里的安装尺寸，保证模型导入装配体之后，能直接和设备上的安装支架孔位对齐，不会出现装不上的问题。整体外形的轮廓尺寸，包括本体的长宽高、镜头端的突出高度、接插区域的预留空间，都要和实物的安装干涉边界保持一致，很多新手建模的时候容易忽略接插件的插拔空间，导致实际装配时传感器插上线之后和周边结构件顶死，这个模型在接插区域特意预留了足够的操作空间，装配校验的时候能直接排查出周边结构的干涉问题。

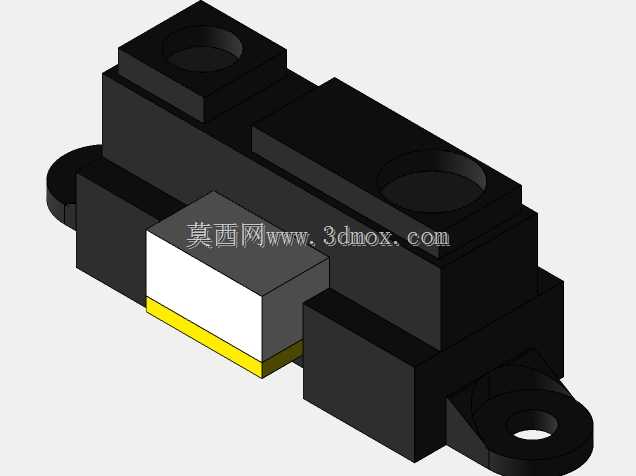

　　结构设计上，本体的黑色壳体部分做了分区，发射端和接收端的镜头位置做了独立的凸台结构，避免日常使用中灰尘、杂物直接覆盖镜头表面，同时两个镜头的间距严格按照光学路径的要求设置，保证测距的有效范围刚好覆盖10到80厘米的区间，不会因为结构偏差导致近距盲区变大或者远距检测精度下降。侧面的定位凸台是为了安装时能快速卡入支架的定位槽，不用反复调整对位角度，提升装配效率。中间的信号处理模块区域，壳体做了轻微的散热筋结构，虽然这类传感器的功耗很低，但长时间连续工作时，适度的散热结构能保证内部电路的工作温度稳定，减少温漂带来的测距误差。

　　从建模的细节处理来看，没有做多余的装饰性倒角或者纹理，所有结构特征都服务于实际装配和功能需求：安装耳的厚度做了加强处理，避免打螺丝固定的时候出现壳体开裂的问题；镜头区域的内凹深度刚好能让滤光片卡入，不会出现滤光片脱落或者突出被刮花的情况；底部的平面度做了约束，保证传感器安装之后端面和被测面保持平行，减少因为角度倾斜带来的测距误差。很多时候做这类电子元件的三维模型，容易陷入“看起来像就行”的误区，但实际在设备设计过程中，这类外购件的模型精度直接影响整体结构的装配效率，要是安装孔位差个1毫米，现场装配的时候就得重新扩孔或者调整支架，反而耽误项目进度。这个模型的所有尺寸都严格对应器件的实际安装边界，不管是用来做设备的结构装配校验，还是做整机的BOM清单匹配，都能直接复用，不需要二次调整尺寸。另外在模型的重量配重上，也按照实物的材质密度做了对应设置，做整机的重心校核的时候，能更准确地计算设备整体的重量分布，不会因为外购件模型的重量偏差导致支架选型出现问题。
