JST-GHR-4V-S线对板连接器塑壳结构

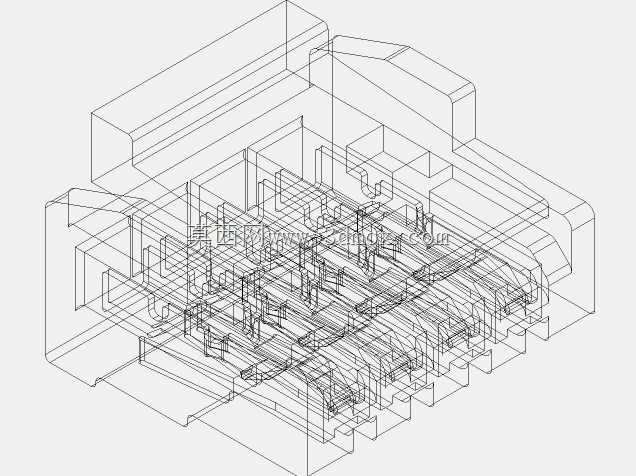

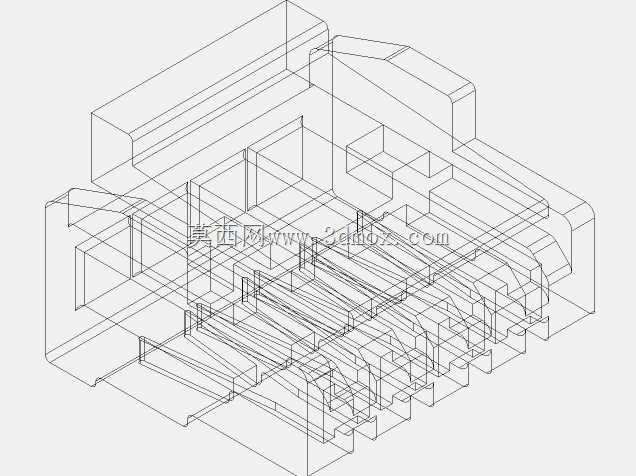

这款4Pin卧式接插件塑壳，是消费电子、小型工控板卡内部线束连接的常用部件，日常接触到的智能家居控制板、小型传感器模组、便携检测设备内部，都能见到同规格部件的应用，主要承担板端与线端的信号、小电流传输对接功能，避免线束直接焊接在PCB上带来的拆装不便、维修难度高的问题。从结构设计来看，塑壳主体采用带侧翼导向的卡扣式结构，两侧的凸起导向边在插接时能先与板端针座对位，避免插偏导致的针脚弯折，外壳前端的四个方型插孔对应4个接线位，每个插孔内部都设计有防退卡扣结构，当压接好端子的导线插入塑壳后，卡扣会卡住端子的倒刺结构，正常拉扯线束不会出现端子退针、接触不良的问题。塑壳背部的开槽结构是为了适配线端压接后的线束排布，避免导线根部被塑壳硬边反复弯折导致线芯断裂，同时外壳顶部的平面区域可以贴接线序标识，方便生产组装时核对线位，减少错接概率。安装边界方面，这款塑壳的整体宽度适配1.25mm间距的针座，插接到位后与板端针座的咬合深度能达到2.3mm，常规振动工况下不会出现松脱，塑壳整体的壁厚控制在0.8mm，既保证了注塑成型时的填充流畅性，也不会因为壁厚过大占用PCB板上过多的布局空间，两侧的导向侧翼比主体高出0.5mm，在SMT贴装板端针座时，即使针座存在0.2mm以内的贴装偏移，也能通过导向边的斜面顺利完成插接，不会出现硬插导致的塑壳开裂。建模过程中需要重点关注插孔内部的卡扣尺寸，卡扣的倾斜角度要控制在12度，角度过大容易导致端子插入阻力过大，组装时工人按压不到位出现虚接，角度过小则锁止力不足，拉扯线束时容易退针；同时塑壳外表面的脱模斜度设置为1.5度，既能保证注塑时顺利脱模，也不会因为斜度过大导致插接后配合间隙过大，出现晃动影响接触稳定性。在实际选型应用中，这类塑壳需要匹配对应规格的压接端子，导线线径适用范围在24AWG到28AWG之间，过小的线径压接后端子保持力不足，过大的线径则无法顺利穿入插孔，适合传输3A以内的直流电流或者弱电信号，不适合动力回路的大电流传输。
