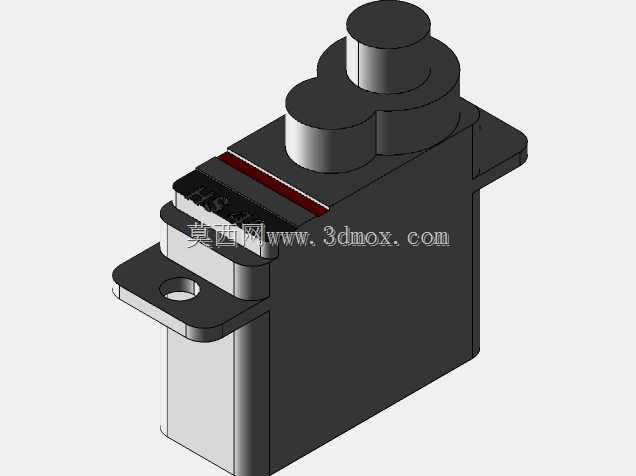

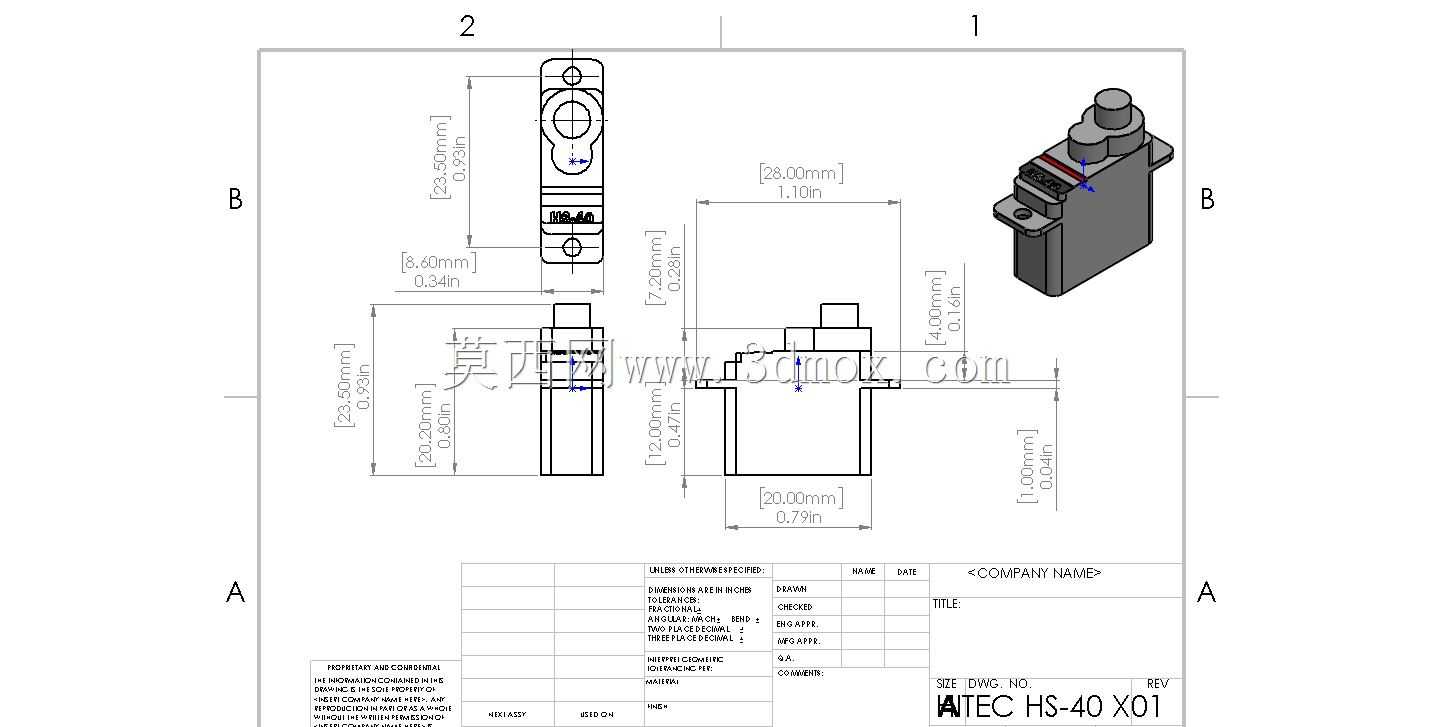

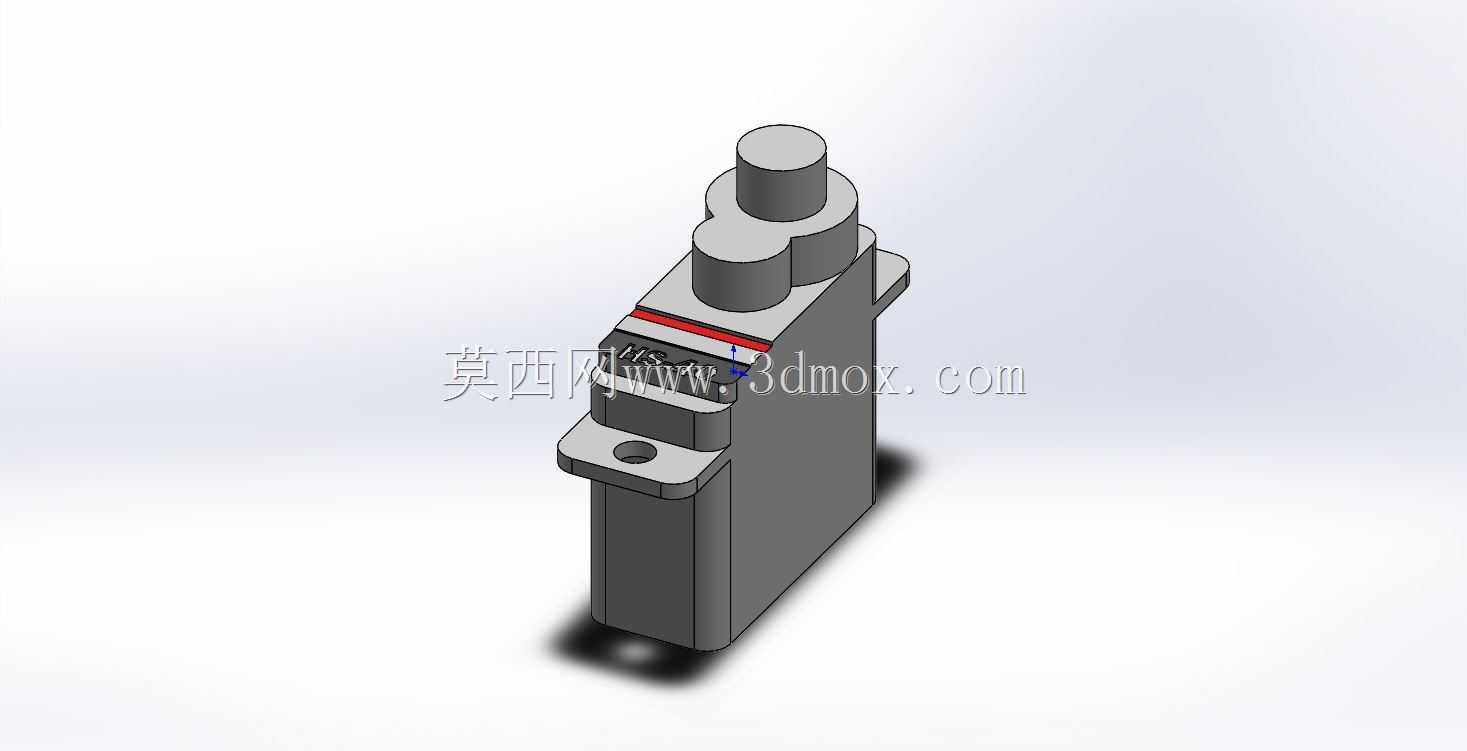

这款微型伺服执行机构常被用于航模舵面控制、小型自动化设备点位驱动、教学实验平台动作执行等场景,作为小扭矩高精度角度输出的核心部件,其结构设计围绕紧凑安装、稳定输出、低回差传动三个核心目标展开。从结构布局来看,主体采用立式矩形壳体设计,上部同轴布置两级圆柱减速齿轮组,将内置直流电机的高转速低扭矩输出,转换为输出轴的低转速高扭矩转动,输出轴端采用双凸台定位结构,既可以通过顶部轴段连接摇臂等执行附件,也能依靠凸台端面承受径向负载,避免轴承受力不均导致的磨损加快。安装边界方面,壳体下部单侧伸出带安装孔的固定耳,两个安装孔的孔距经过匹配常用微型设备安装位设计,安装时可通过M2规格紧固件直接固定在设备基板上,不需要额外设计转接支架,整体安装占用的投影面积极小,适合在空间局促的小型设备内部布置。设计过程中,壳体的壁厚经过反复校核,既保证齿轮啮合区域的结构刚性,避免受力后壳体变形导致齿轮啮合间隙变化,又尽可能压缩非受力区域的壁厚,控制整体重量,满足航模等对负载重量敏感的应用场景需求。输出轴的轴向定位采用卡簧加轴套的组合结构,能够承受一定的轴向窜动载荷,在执行往复摆动动作时不会出现轴体脱出的问题,齿轮组的啮合间隙控制在0.1度以内,保证角度控制的重复定位精度,满足小行程高精度动作的使用要求。上部的两个圆柱形凸起分别对应电机尾部定位腔和减速齿轮组的上端轴承位,这种凸起结构既可以加强对应位置的壳体强度,也能在装配时起到定位标识作用,降低装配对位的难度。壳体侧面预留的走线槽位,能够将电机引线和电位器反馈线规整收纳,避免设备内部走线杂乱剐蹭其他运动部件,电位器与输出轴采用直连传动,能够实时反馈输出轴的实际转动角度,配合外部驱动板实现闭环角度控制,在额定负载下的角度偏差可以控制在极小范围内。在实际选型使用时,需要注意其输出扭矩的适用区间,避免超负载使用导致齿轮崩齿,安装时固定耳的锁紧力矩需要控制在合理范围,避免力矩过大压裂塑料壳体,同时要保证输出轴的连接摇臂与壳体端面留有足够间隙,避免动作过程中出现摩擦卡滞。
- 全部评论(0)
- 模板大小 954.23 KB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,SOLIDWORKS,Rendering
- 软件分类 通用机械零部件
