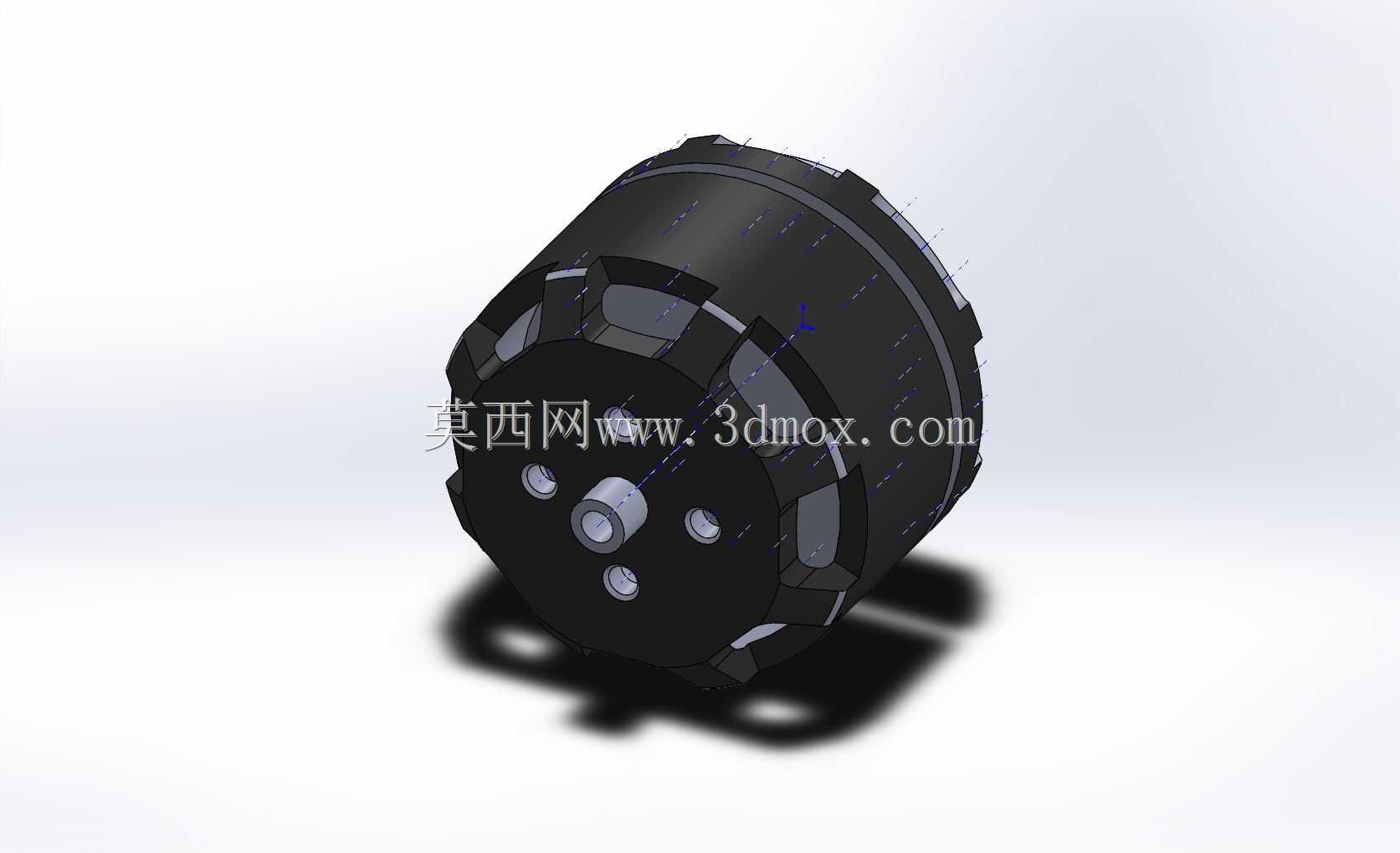

微型外转子无刷动力电机三维结构

　　做微型航模、小型穿越机动力选型的时候，很多人会优先选1806规格的外转子无刷电机，这次拆解建模的这款2300kv规格的微型动力单元，刚好覆盖了250级以下微型穿越机、小型固定翼滑翔机、桌面级小型云台驱动的常用动力需求。先从实际安装边界说起，这款电机的定子外径对应18mm规格，机身轴向总长度控制在6mm级别，输出轴采用标准M2螺纹轴设计，轴伸长度刚好匹配常规5寸桨以下的微型螺旋桨安装座，安装孔位采用16mm孔距的十字布局，适配市面上绝大多数微型机架的电机安装座，不需要额外做转接件就能直接装配，这一点在做微型机架结构设计的时候能省不少适配的功夫。

　　从结构设计逻辑来看，外转子的结构布局本身就是为了微型动力场景优化的：转子外壳直接集成磁钢安装位，转动的时候外壳随磁钢同步旋转，螺旋桨直接固定在转子端盖上，省去了额外的传动输出结构，既降低了整体重量，也减少了传动环节的能量损耗。定子部分采用0.2mm厚度的硅钢片叠压而成，槽极搭配采用常规微型外转子电机的12N14P配置，这个槽极比的优势是启动扭矩足够，低速转动的时候齿槽转矩小，驱动线性度好，不管是做航模的飞行动作控制，还是做小型云台的平稳驱动，都能保证输出动力的平顺性，不会出现低速卡顿的问题。绕组部分采用多股细线并绕的方式，刚好匹配2300kv的转速常数，在3S锂电池供电的工况下，空载转速能到两万五千转左右，带3寸螺旋桨的时候单电机最大拉力能到400g以上，四台搭配的话总拉力足够支撑500g以内的整机起飞重量，完全满足微型穿越机的机动动作需求。

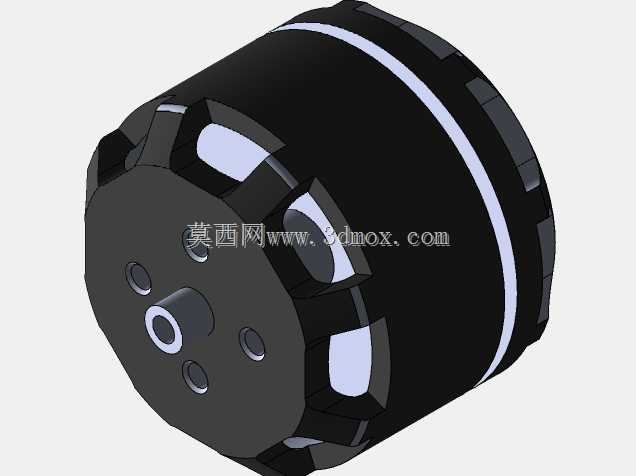

　　实际应用场景里，这类微型无刷电机除了航模动力之外，还能用到小型桌面机械臂的关节驱动、微型管道检测机器人的行走驱动、小型智能小车的动力单元上，因为本身重量只有十几克，输出扭矩相对于同重量的有刷电机要高30%以上，而且没有碳刷磨损的问题，连续运转寿命能到几百小时，比同规格有刷电机的使用寿命高一个量级。做结构建模的时候，特意把转子外壳的散热开槽做了还原，这些开槽不是装饰结构，电机高负荷运转的时候，转子转动带动空气从开槽处流过，能直接带走定子绕组产生的热量，避免长时间满油门运转的时候绕组过热退磁。端盖上的三个固定孔对应定子底座的安装位，装配的时候三颗M1.6的螺丝就能把定子和转子端盖锁紧，轴承采用两颗微型深沟球轴承，分别布置在定子轴的上下两端，能承受螺旋桨转动产生的径向拉力和轴向反扭力，避免高速转动的时候出现轴跳问题。

　　做选型匹配的时候要注意，这款电机的出线是三根18AWG的硅胶线，线长控制在10cm左右，适配20A以下的微型电调，搭配电调的时候不需要额外做线径加粗，因为持续工作电流控制在10A以内，短时间峰值电流也不会超过15A，常规20A电调完全能覆盖驱动需求。安装的时候要注意，电机座的安装平面平面度要控制在0.1mm以内，如果安装面倾斜，高速转动的时候会产生明显的振动，不仅会影响飞行稳定性，还会加速轴承的磨损，缩短电机的使用寿命。转子外壳采用高强度工程塑料加金属嵌件的结构，既保证了磁钢安装的结构强度，也尽可能降低了转子的转动惯量，让电机的油门响应速度更快，做机动动作的时候动力跟手性更好，这一点对于穿越机的花飞动作来说尤为重要。

　　建模过程中还原了所有的装配间隙，定子和磁钢之间的气隙控制在0.2mm，这个间隙值是微型无刷电机的最优气隙，既能保证磁钢的磁通量利用率，也能避免加工公差导致的定转子扫膛问题。绕组的端部高度做了精准还原，在做机架结构设计的时候，可以根据这个端部高度预留足够的走线空间，避免绕组和机架结构干涉。输出轴的轴径是2mm，和常规的微型螺旋桨桨夹孔径完全匹配，不需要额外做轴套转接，装配的时候只需要在轴上套上防滑垫圈，拧紧桨夹螺丝就能完成螺旋桨的固定，拆装维护都很方便。
