1973款保时捷914赛车防滚架结构设计

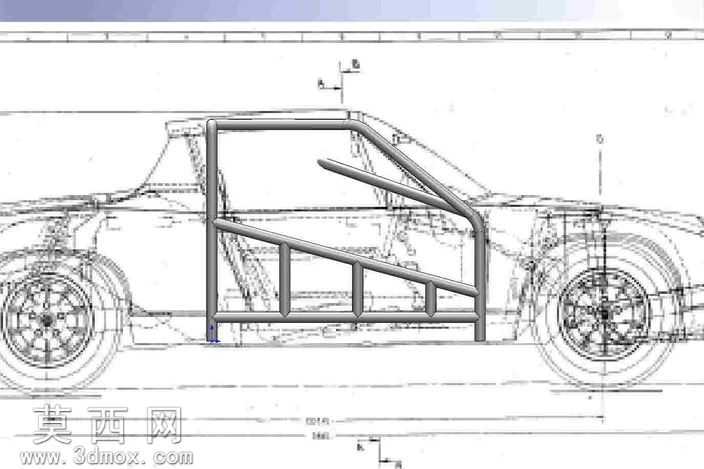

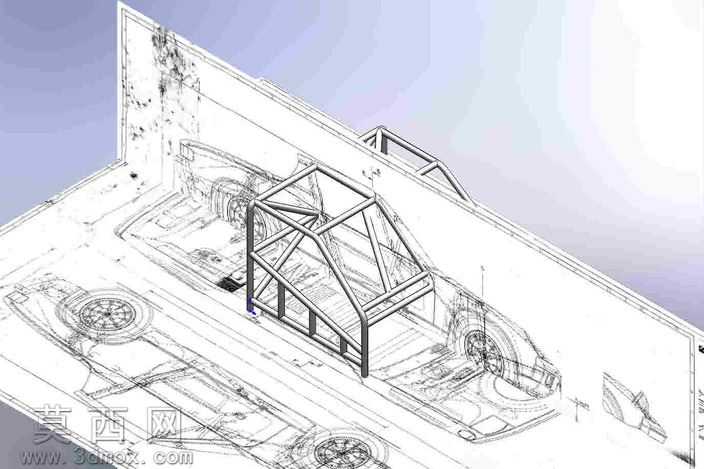

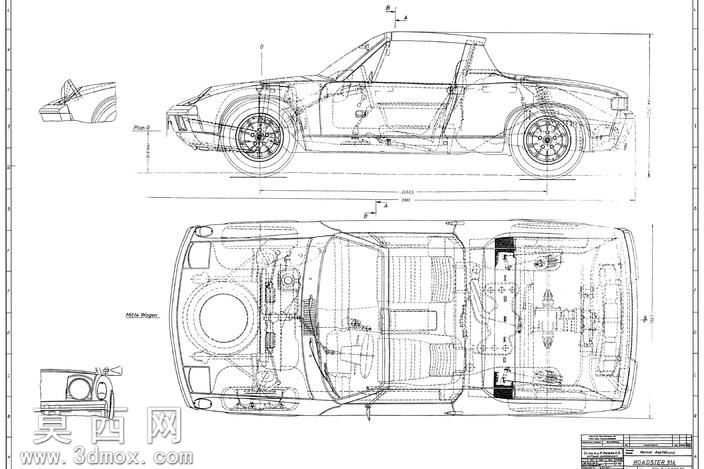

本作品为适配1973款保时捷914车型的车内防滚架三维建模设计，建模过程参考该车型公开的原厂车身二维线稿数据，在三维建模环境中先完成车身座舱空间的边界标定，严格对齐原车座舱的A柱倾角、门槛梁位置、顶棚轮廓以及车门开口的边界尺寸，确保防滚架安装后不会干涉原车车门开关、驾乘人员进出以及原有内饰部件的装配空间。建模时针对防滚架的管材结构做了参数化搭建，主支撑环采用对应规格的圆管特征生成，精准匹配1.75×0.094壁厚Chromoly管材的外径参数，所有弯折位置的曲率均参考赛车防滚架的安全规范设置，避免出现过小弯折半径导致的管材应力集中问题。侧边防撞结构采用多段斜向支撑与竖向支撑组合的桁架式布局，斜撑的角度经过反复调整，在保证结构强度的同时尽可能减少对驾乘人员侧向视野的遮挡，所有管材衔接的位置均做了相贯线处理，还原真实焊接构件的接缝形态，确保后续导出工程图时可直接用于管材切割、弯折的加工参考。材质设置环节，针对Chromoly铬钼钢管材的金属特性做了对应的材质参数调整，还原冷拔金属管材的哑光银灰色金属质感，表面添加细微的拉丝纹理与焊接位置的轻微热影响区色泽变化，渲染时将防滚架模型与原厂车身线稿做同视角叠加展示，直观呈现防滚架在车舱内的安装位置与空间占比。设计过程中优先还原防滚架的核心受力结构，对于非核心的安装固定小件做了适度简化，整体模型的比例完全贴合实车座舱尺寸，虽未做到百分百复刻量产防滚架的所有细节，但结构形态、管材规格、安装位置均符合该车型防滚架的实际设计逻辑，可用于赛车改装方案展示、安全结构教学参考以及同类型车型防滚架设计的原型参考，所有支撑节点的连接逻辑均经过受力合理性校验，确保桁架结构能够在车辆发生翻滚时有效分散冲击力，为座舱保留足够的安全生存空间。
