升降办公桌用交流电机转向控制装置

　　在现代办公场景中，可升降办公桌的普及度逐年提升，这类桌具的核心动作逻辑依赖驱动电机的正反转切换，来实现桌面高度的上升与下降调节，本次涉及的控制装置，正是为120VAC规格的微型驱动电机配套的转向控制组件，直接嵌入桌体的电控安装腔体内，承担电机旋转方向的切换指令执行功能。从实际应用场景来看，这类控制装置不需要外露于桌体表面，全部结构集成在桌架侧方的预留安装槽内，日常使用中用户通过桌面的按键触发升降指令，信号传递到该控制器后，内部电路完成电机供电相序的切换，从而改变电机输出轴的旋转方向，带动桌腿内部的升降传动结构完成高度调整，整个动作过程中控制器需要承载电机启动瞬间的冲击电流，同时适配桌体频繁升降的工况，避免长期使用后出现触点烧蚀、

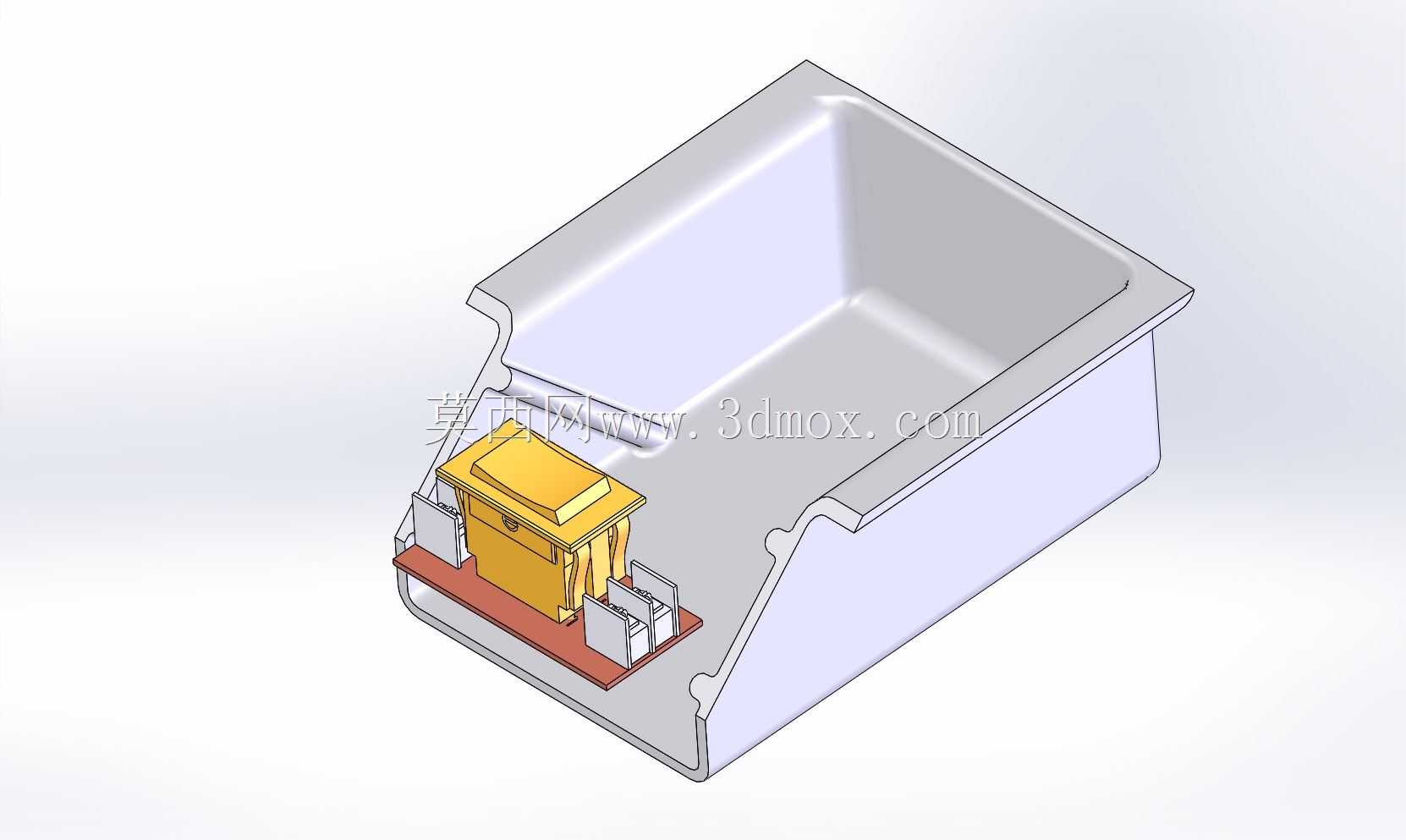

　　方向切换失灵的问题。从设计思路上看，该控制装置采用了嵌入式安装的结构逻辑，外部的壳体做了斜切收边的造型，刚好匹配桌架型材的安装槽轮廓，不需要额外设计复杂的固定支架，壳体卡入安装位后，侧边的卡扣结构即可完成初步定位，再通过底部的两个安装孔位用紧固件锁死，就能保证控制器在桌体升降过程中不会出现移位、松脱的问题。内部的核心电控组件全部固定在一块绝缘安装基板上，接线端子采用了快插式结构，生产装配时不需要焊接作业，直接将电机引线、供电引线、按键信号引线对应插入端子即可完成接线，大幅提升了桌体的整机组装效率，同时也方便后期售后维护时的拆换作业。从安装边界尺寸来看，该控制器的整体外轮廓完全适配常规2mm壁厚的钢质桌架侧腔，

　　壳体的最大宽度不超过安装槽的内净宽度，插入后壳体上沿与桌架型材表面齐平，不会突出于型材表面影响桌板的平铺安装，底部的接线区域预留了足够的引线弯折空间，不需要刻意弯折引线就能完成所有接线操作，避免引线绝缘层被壳体边缘割破造成短路风险。功能特性层面，该控制器专门针对升降桌的使用工况做了适配，没有设计多余的调速、延时等附加功能，仅保留最核心的电机正反转切换功能，一方面降低了组件本身的故障概率，另一方面也能压缩组件的整体体积，减少对桌架内部安装空间的占用。壳体采用阻燃级工程塑料注塑成型，表面做了细磨砂处理，既可以提升壳体的耐磨性能，也能避免生产装配过程中表面留下划痕影响外观，壳体的拼接缝隙控制在0.1mm以内，能够阻挡日常办公环境中的灰尘、

　　少量泼溅的液体进入控制器内部，避免电路出现短路故障。在实际选型匹配时，该控制器仅需要对应适配120VAC供电的微型升降电机即可，不需要额外调整安装尺寸，只要桌架预留的安装槽尺寸与该控制器外轮廓匹配，就可以直接替换使用，不需要重新开模制作安装结构，能够大幅缩短升降桌产品的开发周期，降低配套组件的采购与管理成本。从结构细节上看，内部的核心换向元件采用了额定电流冗余设计，实际承载电流远大于电机的额定工作电流，即便是电机在升降过程中遇到卡滞、过载的情况，控制器也不会因为瞬时电流过大出现烧毁的问题，配合桌体的过载保护机制，可以有效提升整套升降系统的运行可靠性。接线端子的排布做了防呆设计，不同功能的引线对应不同规格的端子接口，装配时不会出现引线接反的问题，避免因为接线错误导致电机反转、控制器烧毁的生产事故。壳体内部还设计了多个定位筋条，安装基板放入壳体后，筋条会刚好卡在基板的侧边，不需要额外打胶就可以将基板固定在壳体内，避免运输、使用过程中基板移位导致引线脱落、元件虚接的问题。
