装载机用双联手动液压换向控制阀

　　这款双联手动液压滑阀，主要适配前端装载机的工作装置液压回路，在小型轮式装载机、挖掘装载机的属具控制场景中应用广泛，负责控制动臂举升、铲斗收放两个核心动作的液压油流向切换，也可拓展用于其他需要双回路手动液压控制的小型工程机械、农用机械液压系统中。从实际使用场景来看，这类阀通常安装在装载机驾驶室侧方的操纵台附近，通过软轴或者直连杆与操纵手柄连接，驾驶员扳动手柄即可完成对应液压执行元件的动作控制，操作反馈直接，可靠性高，在恶劣的工地作业环境下，相比电磁控制类阀件抗污染能力更强，对液压油清洁度的容忍度更高，更适合非道路移动机械的作业工况。从功能特性上看，该阀为两片式并联结构，每片阀对应一路独立的液压控制回路，各自带有操纵手柄、进油口、

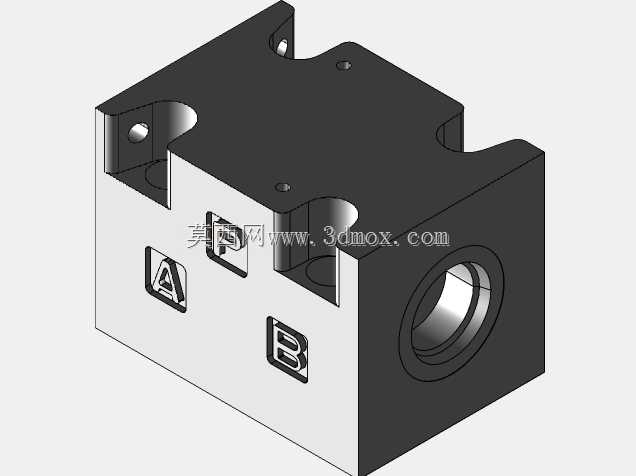

　　工作油口与回油通道，两片阀共用进油与回油主通道，集成度高，减少了管路连接的泄漏点。每片阀为三位四通滑阀结构，中位时各油口的连通方式适配装载机的作业需求，可实现执行元件的中位锁止，防止动臂自然沉降，同时中位时液压油可直接通过回油通道卸荷，减少系统空流的功率损耗与发热。阀体上的每个工作油口都带有油口标识，方便现场管路连接时的对位，避免接错油口导致的动作反向问题。从设计思路来看，这款阀的建模完全按照实物的装配关系搭建，阀体采用铸铁件的块状结构，所有安装孔位、油口螺纹的位置都严格匹配实物尺寸，操纵杆的摆动角度、手柄的握持尺寸都符合人机工程学要求，长时间扳动操作不易产生疲劳。阀体上的固定螺栓孔位置、安装面的平面度要求都在模型中有所体现，

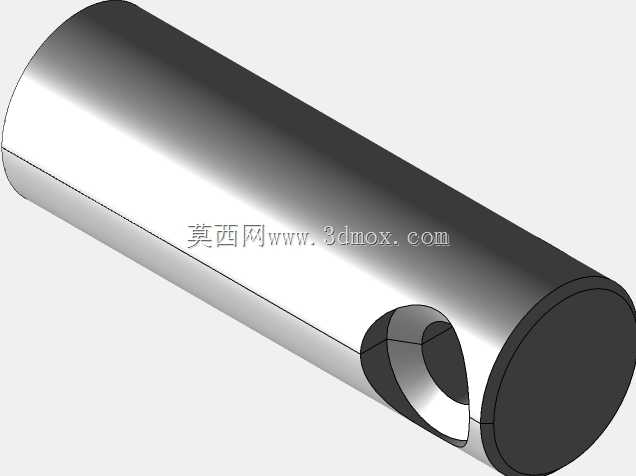

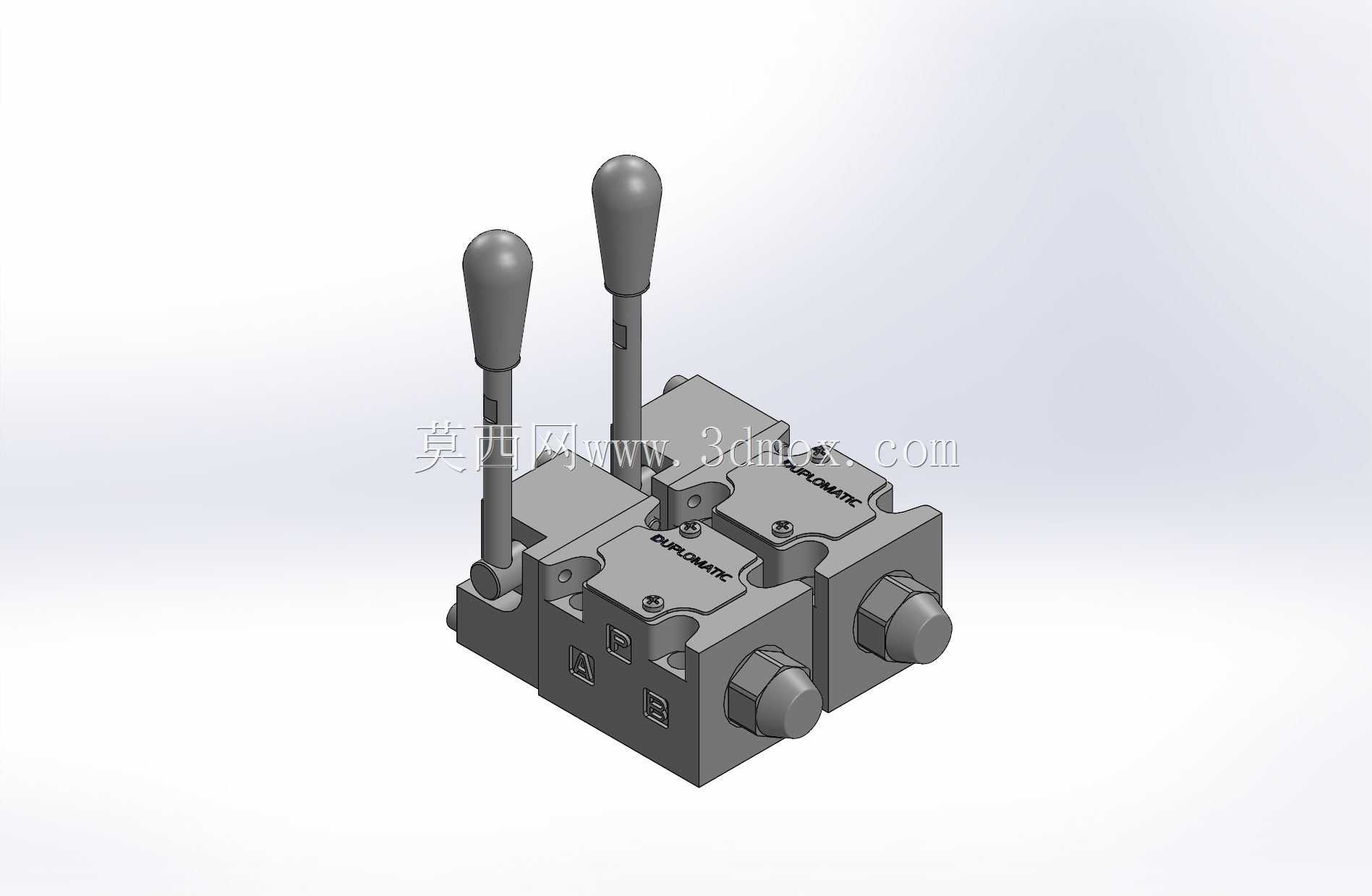

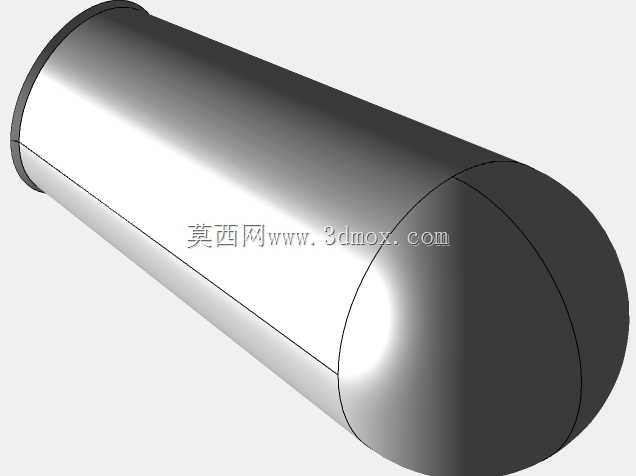

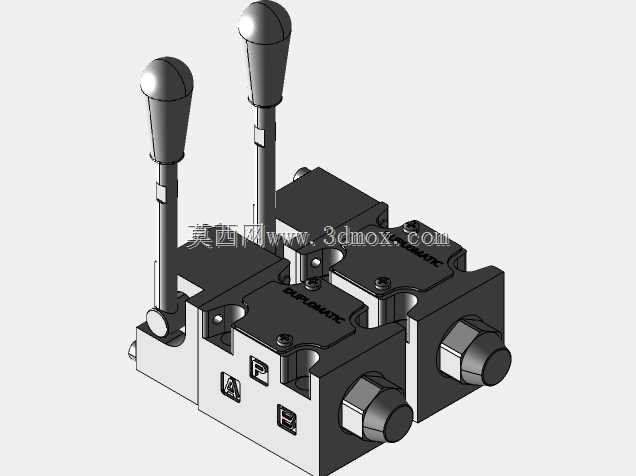

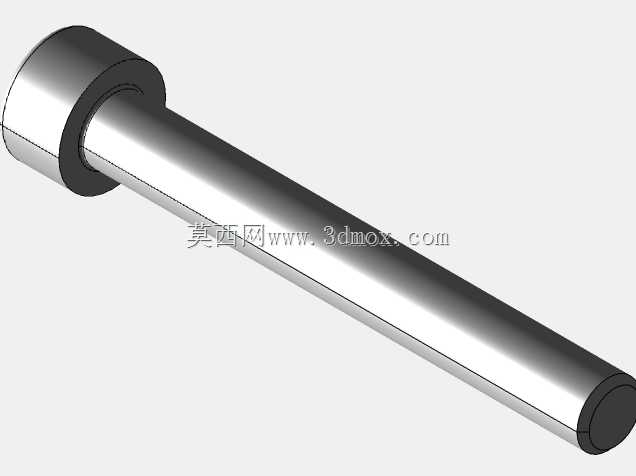

　　方便设计人员在做整机布置时直接调用，核对安装空间是否存在干涉。阀芯与阀体的配合间隙在模型中按照实际配合公差做了预留，能够直观展示滑阀的装配关系，方便做液压原理演示、装配工艺培训使用。从外形尺寸与安装边界来看，该双联阀整体为长方体块状结构，两个操纵杆竖直向上伸出，手柄顶端的球形握持头直径符合手动操纵件的通用尺寸，操纵杆的摆动行程在合理范围内，不会出现扳动到极限位置时与周边操纵台部件干涉的情况。阀体两侧的油口为外螺纹连接形式，油口的伸出长度考虑了管接头安装后的空间需求，在做整机管路布置时，可直接参考模型的油口位置预留管路弯曲半径，避免管路装配时出现别劲、应力集中的问题。阀体底部的安装面为平整加工面，带有四个固定安装孔，

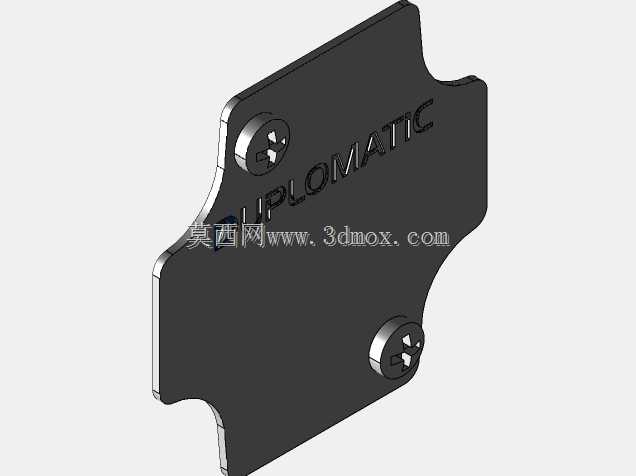

　　安装孔的间距符合工程机械液压阀的通用安装尺寸规范，可直接适配通用的阀组安装支架，不需要额外做定制化的转接板。在实际选型应用中，这类手动多路阀的额定流量、额定压力需要匹配装载机液压系统的齿轮泵参数，该模型的通径尺寸对应中小流量的液压系统，适配载重量1-3吨的小型前端装载机使用，能够满足动臂举升、铲斗翻转的动作速度要求，不会出现通径过小导致的压力损失过大、动作迟缓问题。模型中还还原了阀体上的品牌标识、油口标记等细节，在做虚拟装配、产品展示时能够达到接近实物的视觉效果，可用于液压系统教学、产品样本制作、虚拟样机调试等场景，帮助设计人员在整机设计阶段提前验证阀件的布置合理性，减少物理样机试制时的管路干涉、操作空间不足等问题。
