吉普大切诺基海拔标识徽章结构设计

　　在整车外饰件的配套设计体系里，这类车身标识徽章属于兼具品牌辨识度传递与装饰属性的外饰覆盖件，主要应用在硬派越野车型的尾门、侧围或者中控内饰的对应安装位，用来传递车型的配置版本属性，给用户明确的版本感知，同时也能填补对应安装区域的视觉空白，让整车外饰的视觉层次更完整。从实际装车的使用场景来看，这类标识常年暴露在户外环境中，需要耐受不同地域的气候考验，比如高海拔区域的强紫外线照射、北方冬季的低温冻融、沿海区域的盐雾腐蚀，还有日常洗车时的高压水流冲刷、路面行驶带起的碎石冲击，所以在结构设计阶段就需要把这些工况的耐受需求考虑进去。

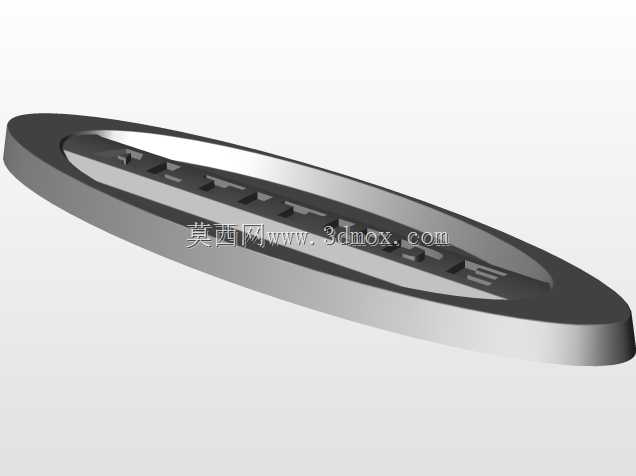

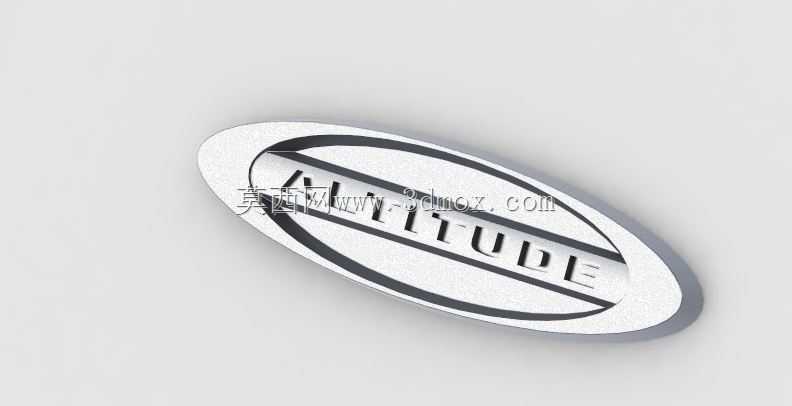

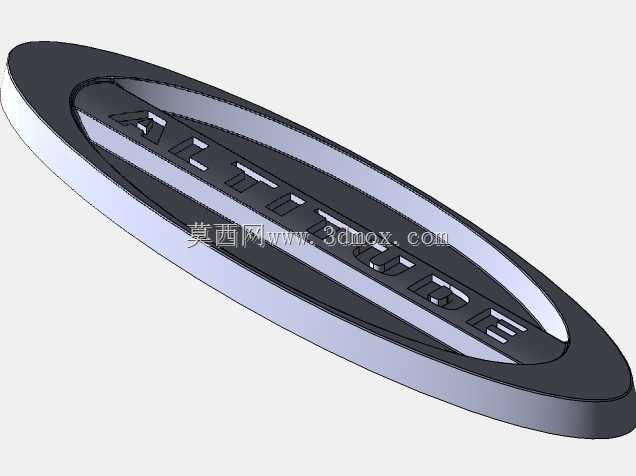

　　从产品本身的功能特性来看，这款海拔标识徽章首先要满足视觉识别的基础要求，表面的字符轮廓需要清晰锐利，在不同光线角度下都能让观察者快速识别出标识内容，椭圆的整体轮廓和车身曲面的贴合度需要做匹配校核，避免出现边缘翘起、缝隙不均的问题。徽章的主体结构分为表层装饰层、中间结构支撑层和底部安装层三个部分，表层做了磨砂质感的金属效果处理，字符区域做了凹陷填色的工艺设计，既可以避免字符长期使用后被磨损脱落，也能让字符和基底形成足够的视觉对比度，提升识别效率。中间的支撑层采用耐候性工程塑料作为基材，保证整体结构的刚性，不会因为长期的温度形变出现翘曲，同时控制整体的重量，不会给安装位的车身覆盖件带来额外的负重负担。底部的安装层根据不同的装车需求，可以适配背胶粘贴或者卡扣固定两种安装形式，背胶选用耐高低温的丙烯酸泡棉胶，保证在-40℃到80℃的温度区间内都能保持足够的粘接强度，不会出现脱胶脱落的问题；卡扣固定的结构则需要和车身钣金的安装孔位做精准的对位匹配，卡扣的倒钩结构设计要兼顾安装便利性和固定可靠性，安装时只需要对准孔位按压到位即可完成固定，拆卸时也不会对车身钣金造成不可逆的损伤。

　　在设计思路的搭建上，首先是从车型的整体设计语言出发，椭圆的外轮廓和大切诺基车型的硬朗线条形成视觉上的呼应，不会因为标识的造型突兀破坏整车的设计协调性。标识表面的字符排版做了居中对称处理，字符的字重、字间距都经过反复调整，保证在常规的观察距离下，视觉重心稳定，不会出现视觉偏移的问题。在曲面匹配阶段，需要提取车身对应安装位的点云数据，把徽章的安装基面做随形处理，保证徽章安装后和车身曲面的缝隙均匀控制在0.5mm以内，不会出现局部缝隙过大积灰积水的问题。外形尺寸方面，这类车型徽章的整体长度控制在120mm到150mm的区间，宽度在40mm到55mm之间，整体厚度不超过8mm，这个尺寸区间既可以保证标识有足够的视觉识别度，不会因为尺寸过小被忽略，也不会因为尺寸过大显得突兀，破坏车身外饰的整体比例。安装边界的校核上，需要考虑安装位周围的特征边界，比如尾门的特征棱线、尾灯的安装轮廓、侧围的装饰条位置，保证徽章安装后和周围特征的安全距离不小于15mm，避免安装时和周围零件产生干涉，也给后续的维修更换留出足够的操作空间。

　　从工艺实现的角度来看，表层的金属质感效果采用真空镀膜工艺实现，相比传统的喷漆工艺，镀膜层的耐磨性能更好，长期使用不会出现表层脱落掉色的问题，字符区域的填色采用丝网印刷加UV固化的工艺，保证油墨层和基底的附着力，经过百格测试不会出现油墨脱落的情况。整体的边缘做了R0.8mm的圆角处理，避免安装和使用过程中锐边划伤操作人员或者用户，也能减少应力集中，提升结构的抗冲击性能。在做三维建模的过程中，需要把拔模角度考虑进去，塑料支撑件的拔模角度控制在1.5度到2度之间，保证注塑生产时可以顺利脱模，不会出现顶白、拉伤的工艺缺陷。壁厚设计上整体保持均匀的2mm壁厚，局部卡扣位置做适当的加厚处理，同时做筋位补强，避免注塑过程中出现缩痕、翘曲的问题，也能提升卡扣位置的结构强度，反复拆装也不会出现断裂的问题。在装配验证阶段，需要做高低温循环测试、振动测试、盐雾测试、洗车冲击测试等一系列可靠性验证，保证产品在整车的全生命周期内都能保持稳定的使用状态，不会出现脱落、掉色、变形等失效问题。
