8mm直径硬质合金麻花钻结构设计

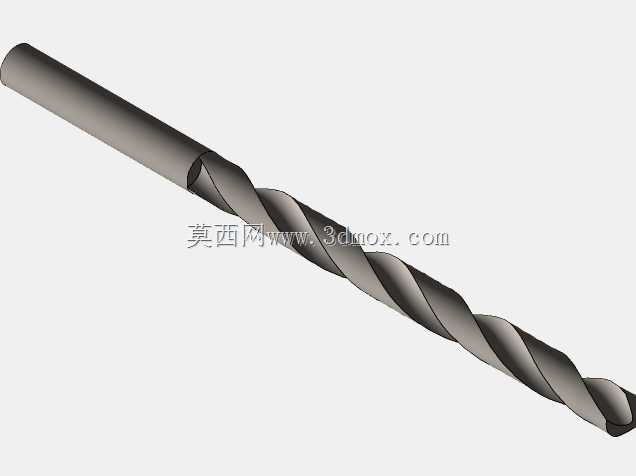

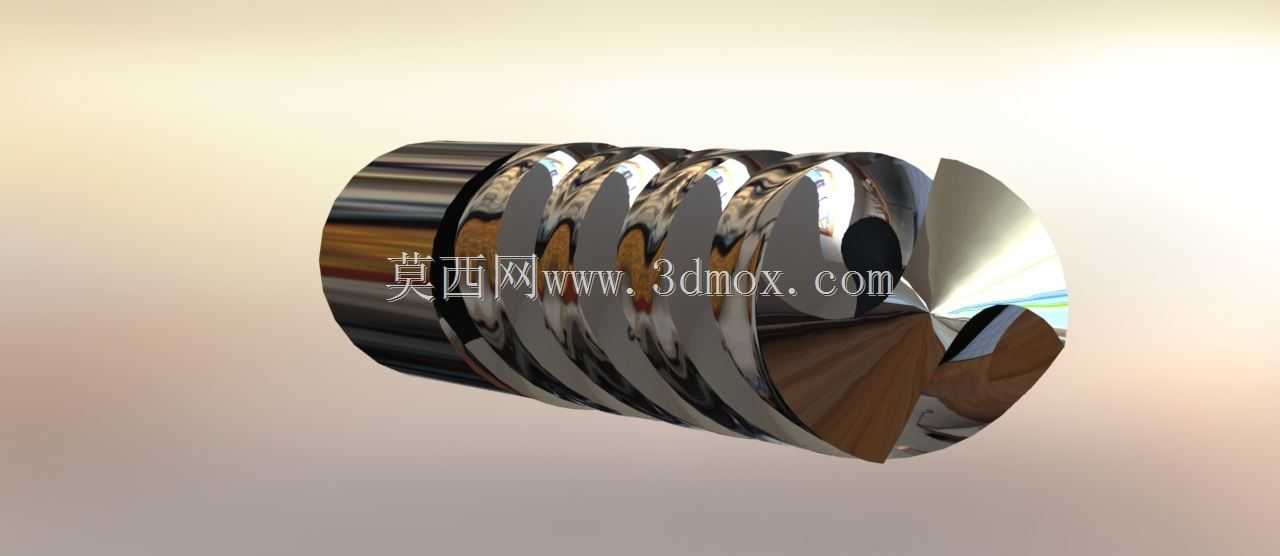

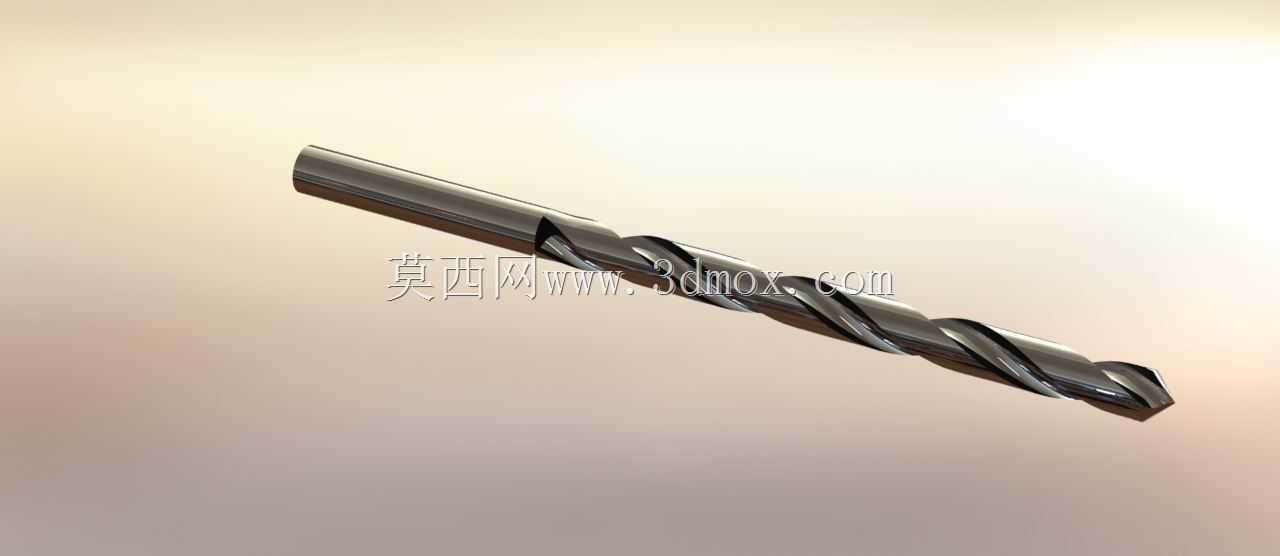

这款直径8mm的麻花钻，主要面向普通碳钢、低碳钢板材的钻孔加工场景，在钣金加工、普通钢结构件预制、设备安装现场配孔、五金件小批量加工等工况下都能适配，日常台式钻床、手持电钻、普通铣床的钻夹头都可以装夹使用，不需要特殊的刀柄转接结构。从结构设计来看，钻芯部分采用渐变增厚的设计思路，从切削端向柄部方向钻芯厚度逐步提升，既保证了切削端的排屑空间足够，又能提升刀体整体的抗扭刚性，避免在大进给钻孔时出现刀体折断的问题。切削部分的顶角采用通用的118度标准角度，针对1023这类低碳钢的切削特性，横刃做了适当的修磨设计参考，实际使用时可以根据加工工况再做细微调整，减少轴向进给力，降低钻孔时的工件形变风险。排屑槽采用螺旋槽结构，螺旋角设置为30度左右，刚好适配碳钢切削时的带状切屑排出，不会因为槽型过陡导致切屑飞溅，也不会因为槽型过平出现排屑不畅堵塞槽道、刮伤已加工孔壁的问题。柄部采用直柄结构，直径与钻身工作部分保持一致，装夹时的夹持长度建议不小于25mm，避免高速旋转时出现打滑、摆偏的问题，保证钻孔的位置精度。刀体的工作部分长度按照常规钻孔深度需求设计，有效钻孔深度可以满足50mm以内的通孔、盲孔加工，不需要额外接长即可覆盖大部分常规加工需求。刃带部分采用窄边设计，既可以引导钻头保持进给方向的直线度，又能减少刃带与孔壁的摩擦面积，降低钻孔时的切削热累积，延长刀具的单次刃磨使用寿命。针对薄板钻孔的场景，这款钻头的切削端刃口做了防崩碎的倒角处理，钻穿薄板时不会因为最后一层材料的突然撕裂导致刃口崩缺，也能减少孔口的毛刺残留，降低后续去毛刺的工序工作量。在实际建模过程中，螺旋槽的扫掠路径严格按照等螺旋角参数生成，保证槽型的顺滑过渡，不会出现截面突变导致的应力集中问题，所有刃口的相交位置都做了微小的圆角过渡处理，还原真实刀具的工艺特征，避免建模时出现尖锐棱边不符合实际加工工艺的问题。
