施迈茨真空吸盘缓冲支杆结构设计

这款缓冲支杆是真空吸附系统里的核心配套部件，主要用在自动化产线的真空取料工位，比如板材搬运、包装盒拾取、电子元器件上下料这类需要柔性接触的作业场景，能抵消末端执行器和工件接触时的刚性冲击，避免硬接触刮花工件表面，也能补偿产线传输过程中工件的位置高度差，保证真空吸盘和工件表面充分贴合，不会因为接触间隙出现漏气掉料的问题。

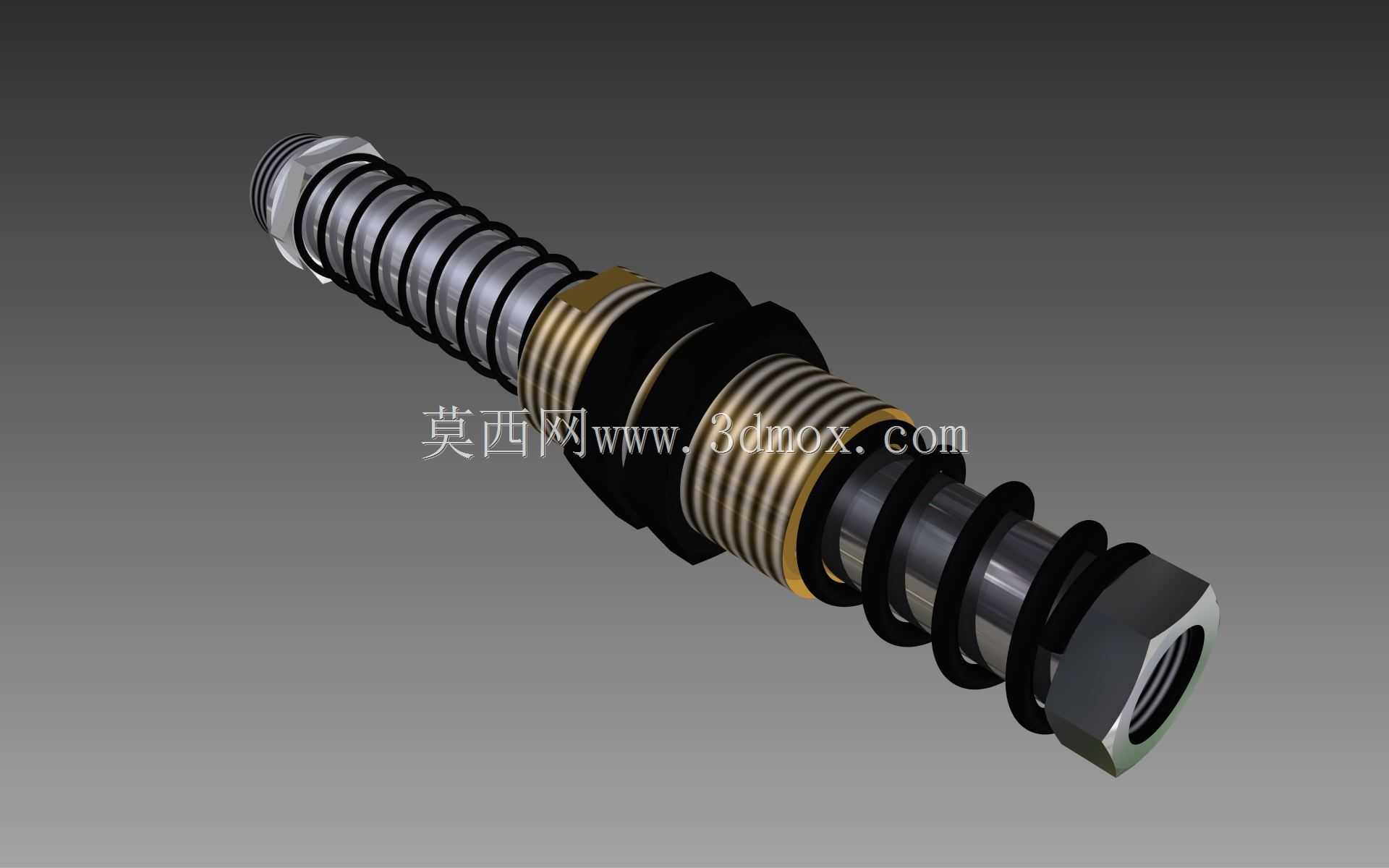

从结构设计来看，整体采用同轴嵌套的阶梯轴布局，内部集成了复位弹簧结构，当吸盘接触工件受到轴向压力时，内杆会顺着外筒的导向腔做轴向回缩，弹簧被压缩提供缓冲阻尼，外力撤除后弹簧自动复位，带动支杆回到初始行程位置。杆身设置了多组密封环槽，用来安装O型密封圈，保证内部气路的密封性，避免真空压力从配合间隙泄漏，维持吸盘端的真空度稳定。支杆两端分别设置了标准连接螺纹，一端用来对接真空发生器的气路接头，另一端用来安装不同规格的真空吸盘，螺纹规格采用通用的G1/2管螺纹，和市面主流的真空配件适配性强，不需要额外做转接件就能直接装配。

安装边界方面，支杆的最大外径受外筒和锁紧螺母尺寸限制，在做安装板开孔设计时，开孔直径需要略大于杆身最大外径，预留足够的活动间隙避免卡滞；行程范围由内部弹簧的预压长度和内杆的限位结构决定，选型时需要根据产线的工件高度差、接触下压量来匹配合适的行程规格，避免出现行程不足导致的压损工件，或者行程过大导致的复位滞后问题。锁紧螺母采用外六角结构，方便用标准扳手拧紧固定，安装时可以通过调整螺母在支杆上的位置，来限定支杆伸出安装板的长度，适配不同的安装空间需求。杆身的弹簧采用等节距圆柱螺旋弹簧设计，刚度经过匹配调校，缓冲过程中弹力线性变化，不会出现突然的弹力突变导致的工件移位，多组环形缓冲垫分布在杆身的阶梯位置，在行程到达极限位置时提供二次缓冲，避免金属部件硬碰撞产生异响和结构磨损，延长部件的使用寿命。
