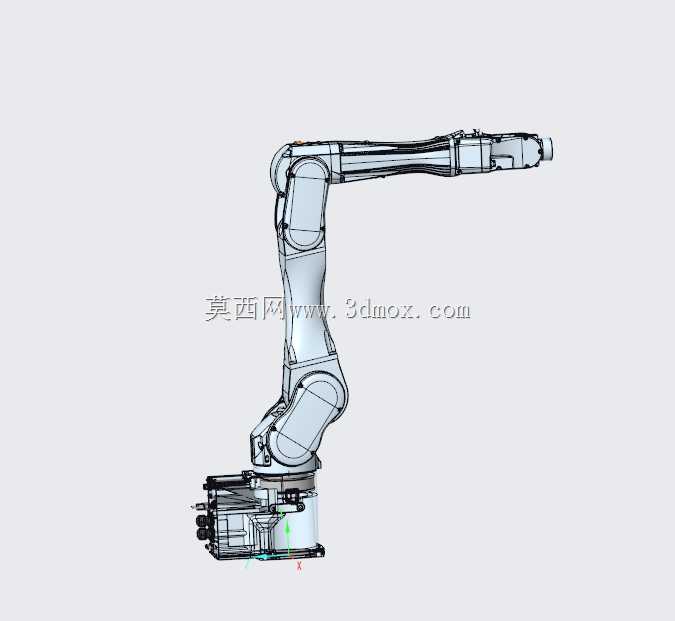

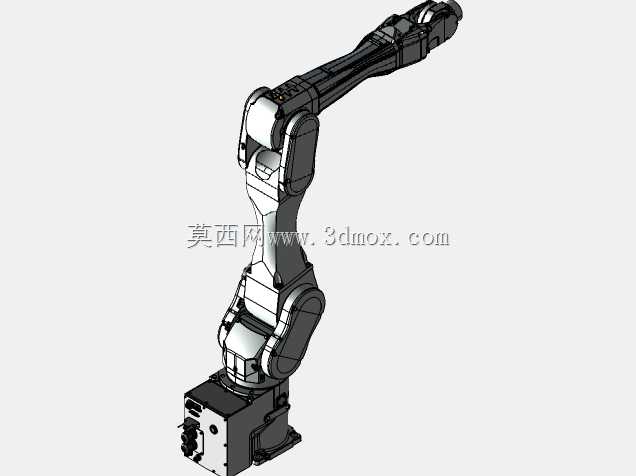

爱普生六轴长行程工业机械臂结构

这款六轴垂直多关节机械臂的臂展达到1400mm，相较于常规同负载等级的小型机械臂，更长的臂体结构能够覆盖更大的作业半径，在产线布局时可以减少单工位机械臂的布设数量，单台设备即可兼顾多工位的上下料、搬运作业需求，适配3C电子组装、小型零部件分拣、轻量焊接辅助、涂胶点胶等多类工业场景。从结构设计逻辑来看，臂体采用分段式关节布局，底座为固定安装端，内置伺服驱动与传动组件，一轴回转结构可实现底座水平方向大角度旋转，覆盖圆周方向的作业范围；二轴、三轴为大臂小臂的俯仰摆动关节，采用高刚性的轻量化壳体设计，在保证臂体结构强度、降低高速运行抖动量的同时，尽可能减轻运动部件的自重，提升末端负载的响应速度与运动精度。四、五、六轴为末端姿态调整关节，可实现末端执行器的多自由度旋转，适配不同角度的作业需求，不管是水平取放料、倾斜角度涂胶还是翻转工件，都能通过关节联动实现顺滑的运动轨迹。安装层面，底座采用标准法兰式安装接口，可直接固定在设备机台、地面安装座或者线性移动导轨上，安装边界预留了足够的管线排布空间，气管、信号线可从底座内部走线，避免臂体运动过程中管线拖拽磨损，也能减少外部管线对运动范围的干涉。实际产线应用中，这类长行程小负载机械臂常被用于机床上下料工位，单台臂体可以同时服务2-3台并排布设的数控车床，完成毛坯件上料、加工完成件下料、工件在不同工序设备间的转序搬运，相比人工操作具备更高的一致性与连续作业能力；在3C产品组装线上，也可搭配视觉系统完成精密零部件的拾取、对位、组装作业，长行程臂体可以跨越多个装配工位，完成不同工序间的工件流转，减少产线中转机构的投入。臂体的关节处采用密封式结构设计，可适配普通工业车间的作业环境，避免加工粉尘、切削液飞溅进入关节内部影响传动部件寿命，关节处的限位结构可根据实际产线的布设范围调整软限位参数，避免臂体运动过程中与周边设备、防护栏发生碰撞，提升设备运行的安全性。
