小型齿轮减速驱动DIY气泵结构设计

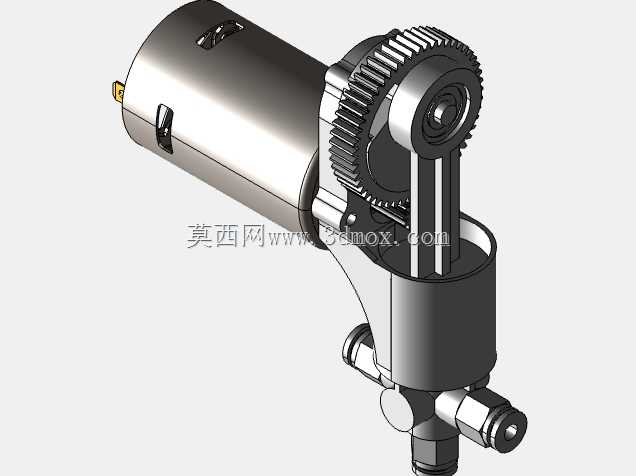

这款小型DIY气泵的结构设计，核心围绕低电压直流动力输入下的小流量压缩空气输出需求展开，整体采用动力单元与泵体直连集成的布局，没有多余的外置传动构件，能适配桌面级小型气动装置、DIY模型气动回路、小型实验气路供给这类对安装空间有严格限制的场景。从结构逻辑来看，动力输入端采用常见的小功率直流有刷电机作为动力源，电机输出轴直接固定主动小齿轮，与大直径从动圆柱齿轮构成一级减速传动副，减速比的选取兼顾了输出扭矩与往复频次的平衡——既不会因减速比过小导致泵体活塞驱动力不足、无法建立额定气压，也不会因减速比过大造成往复频次过低、出气流量达不到使用要求。齿轮副采用直齿圆柱齿轮设计，加工难度低，装配时不需要严格的轴向对位，DIY场景下即便采用普通3D打印件或者机加工金属件都能实现稳定啮合，齿轮侧隙预留了合理的公差范围，能抵消长期运转带来的齿面磨损量，避免运转过程中出现卡滞。

传动端的曲柄连杆结构直接集成在从动齿轮的端面偏心位置，没有采用额外的偏心轴套设计，减少了零件数量，连杆两端的铰接位置预留了自润滑衬套的安装空间，长期往复运动时不需要频繁加注润滑脂也能保持较低的摩擦阻力。泵体部分采用单缸活塞式结构，缸体与传动仓采用一体化的壳体设计，既保证了传动部分与泵腔的位置精度，也减少了装配时的对接密封面，降低了漏气风险。进出气阀片采用轻薄的弹性金属片结构，直接布置在泵腔端部的阀板上，没有采用复杂的单向阀构件，结构简单可靠，维护时只需要拆开泵端盖就能更换阀片，不需要拆解整个传动机构。

从安装边界来看，整体结构的径向最大尺寸集中在电机壳体与齿轮啮合的位置，电机尾部的电源接线端预留了足够的接线空间，不会和安装面产生干涉；泵体端部的出气接头采用标准外螺纹接口，能直接对接常见的气动软管快插接头，不需要额外加工转接头。壳体上预留了两个对称的安装固定孔，孔位距离经过匹配设计，既可以用螺丝直接固定在平面安装基座上，也可以搭配简易的减震橡胶圈安装，降低运转时的齿轮啮合振动与活塞往复振动向外传递。

设计过程中特意将传动仓的壳体做了局部加厚处理，齿轮啮合位置的壳体壁厚比其他位置厚30%左右，避免长期受齿轮径向力作用出现壳体变形，导致齿轮啮合间隙变大、产生噪音或者断齿。活塞部分采用带密封环的结构设计，密封环的沟槽尺寸匹配常见的丁腈橡胶O型圈，用户在DIY制作时不需要定制专用密封件，直接采购标准件就能完成装配，活塞与连杆的铰接处采用间隙配合，能自动补偿缸体与传动轴的微小位置偏差，避免出现活塞偏磨导致的漏气问题。

实际使用场景中，这类小型气泵可以为小型气动夹具提供持续的低压气源，也能为DIY的气动模型、小型喷涂装置提供稳定的气压输出，因为整体结构集成度高，不需要额外搭配减速箱，整体重量控制在较低水平，也可以搭载在小型移动机器人、自主移动作业小车上作为车载气源使用。结构上没有采用特殊的非标零件，所有构件都可以通过常规的机加工或者3D打印方式制作，装配流程简单，只需要按照齿轮对位、连杆连接、泵体密封的顺序就能完成整机组装，不需要专用的装配工装。进出气的流道在壳体内部直接成型，没有额外的外接管路，减少了流道的压力损失，也降低了管路接头漏气的概率。在设计时还考虑了运转的散热问题，电机外壳直接暴露在外部，传动仓的壳体上预留了小型的散热缝隙，齿轮运转带起的气流可以通过缝隙实现内部空气流通，带走齿轮啮合和活塞摩擦产生的热量，长时间连续运转也不会出现过热问题。
