40-155mm行程可调式气动夹持工装

这款气动夹持机构的夹持行程覆盖40mm到155mm区间，适配多规格工件的装夹需求，在3C电子组装、小型零部件机加工上下料、变压器铁芯叠装工位、线束端子压装辅助定位等场景都能适配。不同于常规平口钳的手动锁紧逻辑，该机构以压缩空气作为动力源，通过底部的气动阀组控制双路气路通断，驱动夹臂完成开合动作，夹持力可通过气源压力调节在合理区间，避免薄壁类工件装夹变形，同时相比手动夹具能大幅缩短单工位装夹耗时，适配自动化产线的节拍要求。

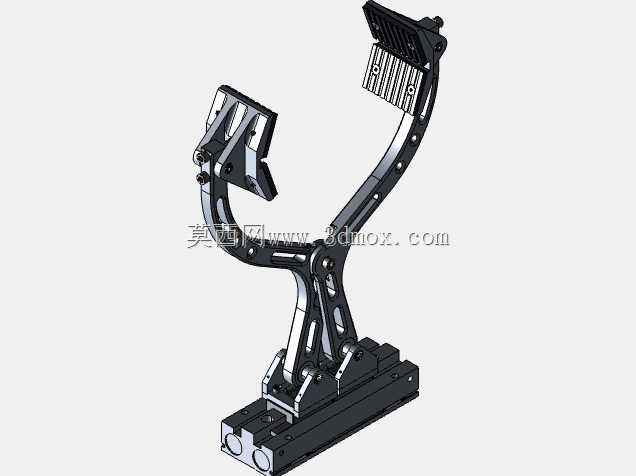

从结构设计逻辑来看，整个机构采用模块化分层设计，底部为标准化安装基座，预留了T型槽安装孔位，可直接固定在标准铝型材工作台、机床T型槽台面或者自动化线体的工装板上，安装边界的孔位间距符合通用工装安装规范，不需要额外加工过渡连接板即可完成部署。夹臂部分采用了仿生曲臂结构，相比直臂式夹具有更大的开合避让空间，工件取放时不会与夹臂发生干涉，上下两个夹持端头都设计了可更换的防滑压块，压块表面做了防滑齿纹处理，针对不同材质的工件可以更换橡胶、聚氨酯或者金属压块，避免夹伤工件表面同时保证夹持可靠性。

曲臂的铰接位置都采用了自润滑衬套配合销轴的连接结构，长期往复运动不会出现卡滞，铰接点的位置经过力学优化，在夹持状态下具备自锁特性，即使突发气源断气的情况，夹臂也不会突然松开导致工件脱落，满足工位安全防护的要求。夹臂的行程调节通过臂身的腰型孔实现，松开铰接点的锁紧螺钉即可调整夹臂的有效开合范围，调整完成后锁紧即可固定行程，不需要更换额外配件就能覆盖40到155mm的工件尺寸夹持需求，适配小批量多品种的柔性生产场景。

在实际部署时需要注意，该机构的气源接口位于基座侧方，适配常规6mm外径的气动气管，工作压力建议维持在0.4-0.6MPa区间，压力过低会导致夹持力不足，压力过高则会加剧铰接点的磨损同时增加工件夹伤风险。夹持端头的压块磨损后可以直接拆卸更换，不需要拆解整个夹臂结构，日常维护只需要定期在铰接点加注少量润滑脂即可，维护成本较低。不同于液压夹具需要配套液压站的复杂部署，该气动夹具只需要接入工厂常规压缩空气管路即可工作，部署灵活度更高，适合分散工位的装夹需求，也可以集成在多工位转盘、直线模组滑台上作为自动化执行末端使用。

整个机构的受力路径经过优化，夹持力从气缸输出端通过曲臂杠杆传递到夹持端头，力的放大比经过测算，在0.5MPa气源压力下，单端夹持力可以达到120N以上，足够满足中小型金属件、塑料件、电子组件的装夹固定需求。基座部分采用一体式加工成型，刚性充足，夹持过程中不会出现基座形变导致的夹持精度偏移，重复夹持定位精度可以控制在0.1mm以内，满足多数机加工、组装工位的精度要求。夹臂部分采用轻量化镂空设计，在保证结构刚性的前提下降低了运动部件的重量，开合动作响应速度更快，单次开合动作耗时不超过0.5秒，不会拖慢产线整体节拍。
