带同步轮输出的步进电机结构设计

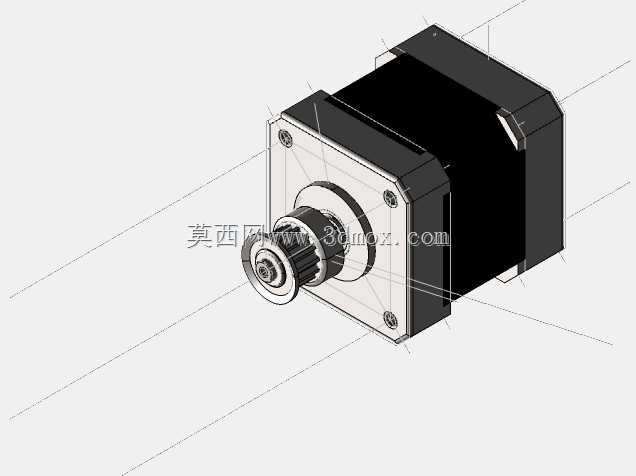

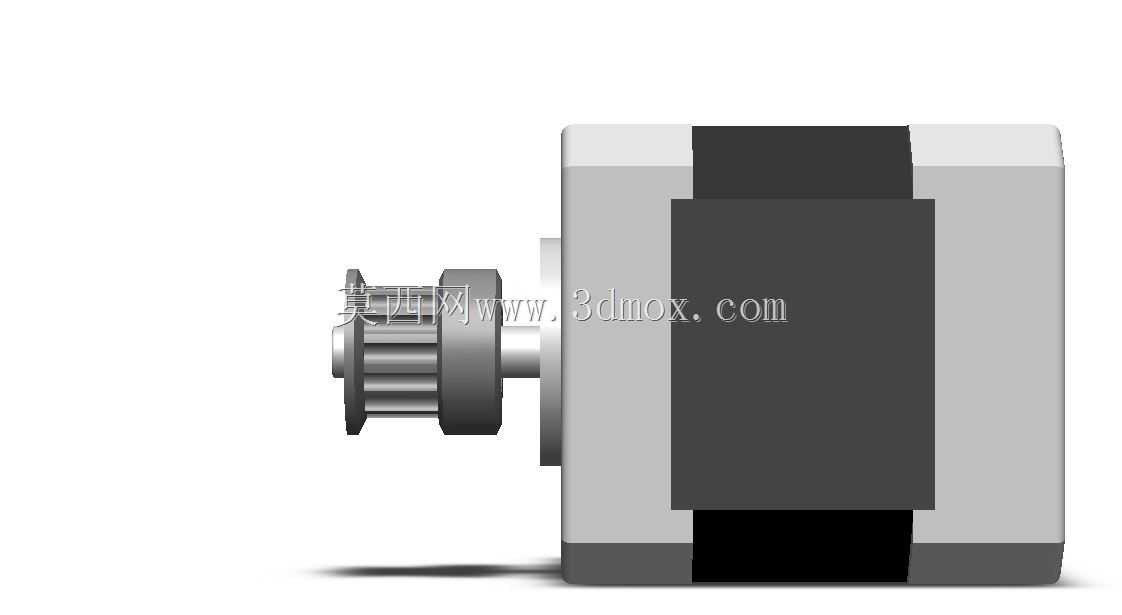

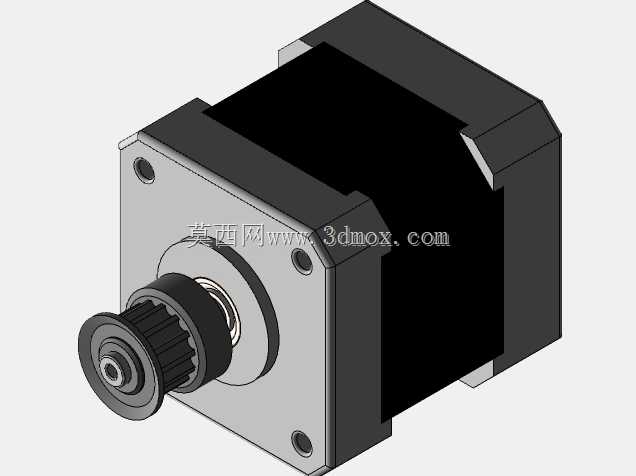

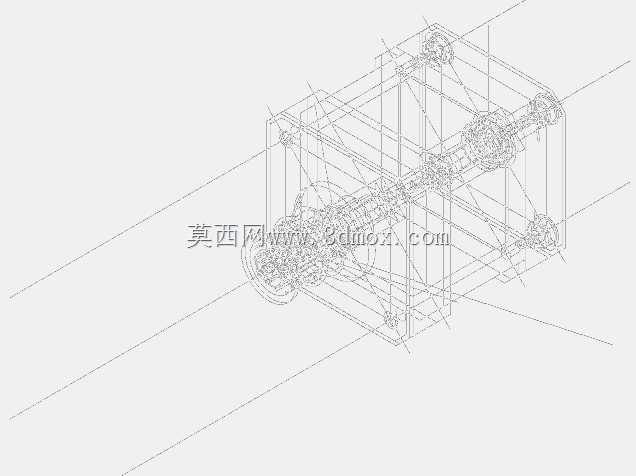

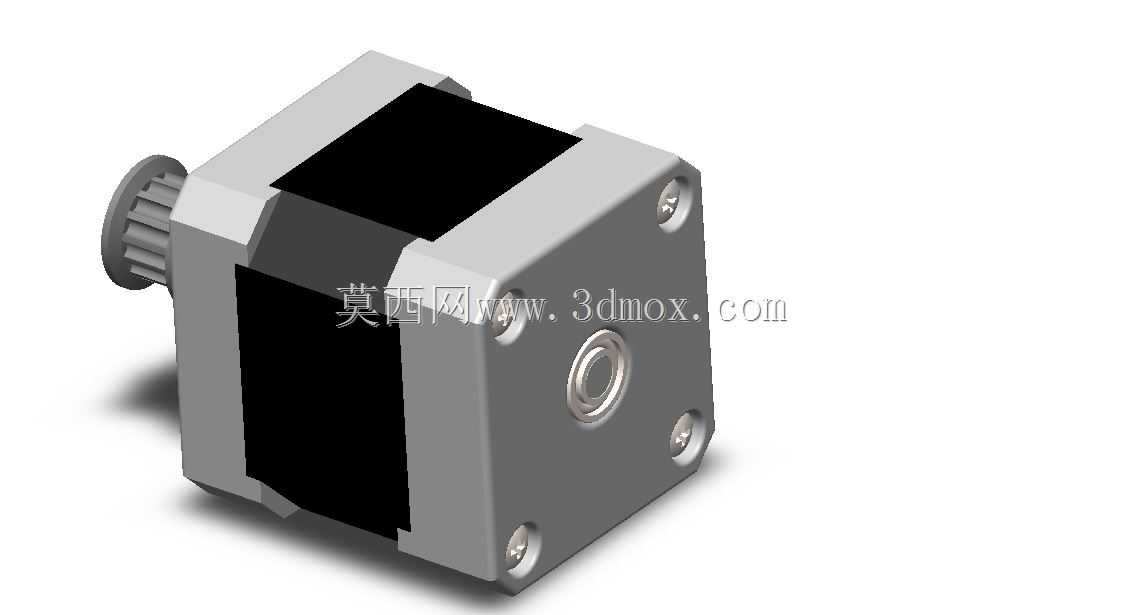

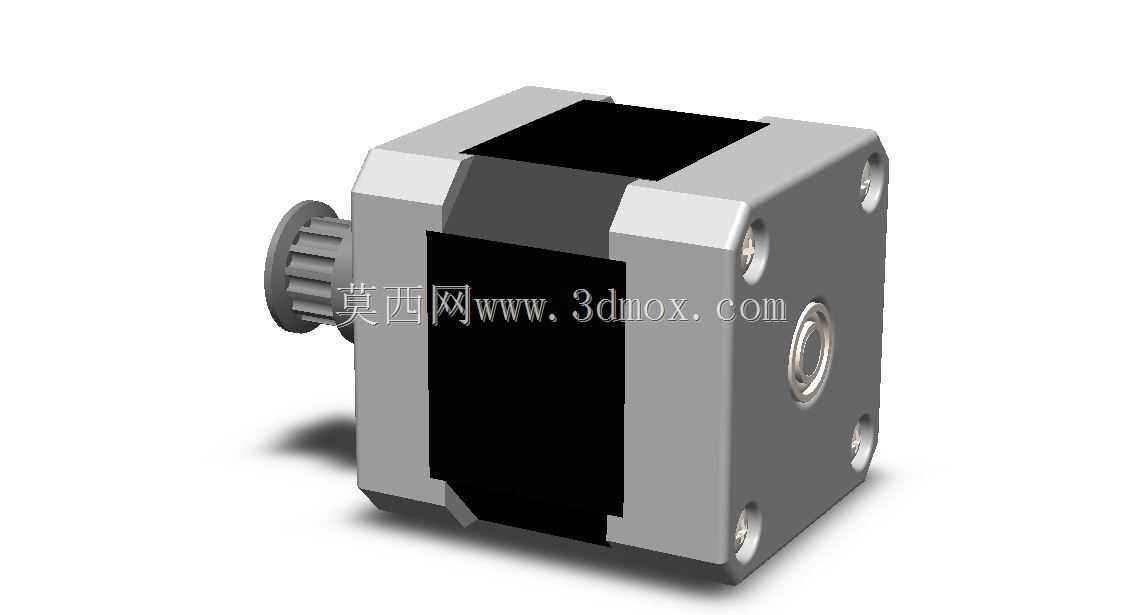

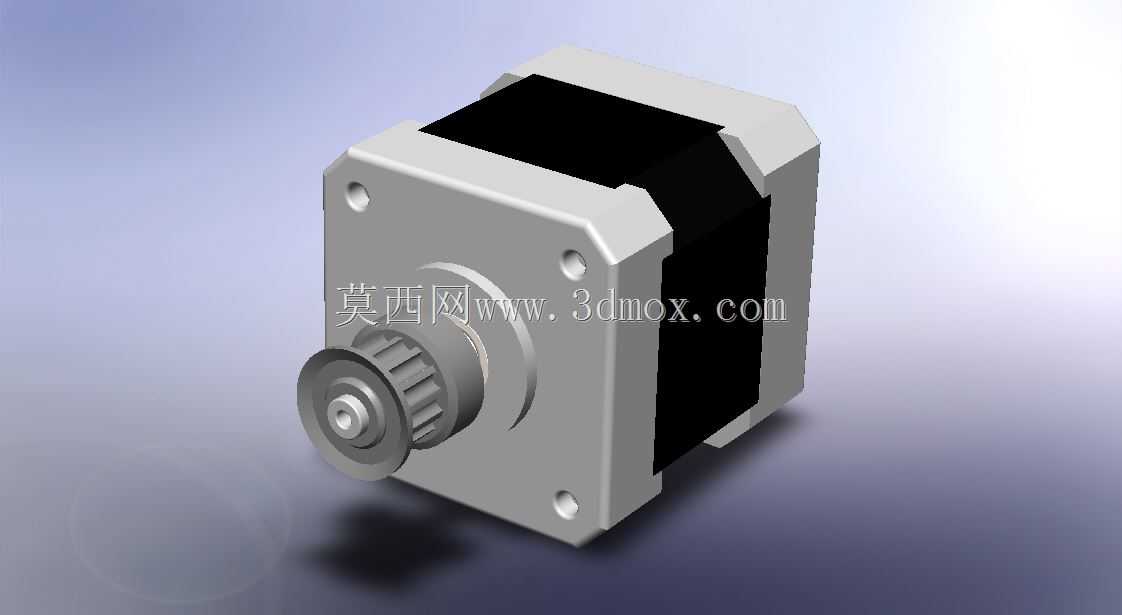

这款步进电机的结构设计，核心围绕小型自动化设备的紧凑安装需求展开，输出端直接集成同步带轮结构，省去了额外加装传动轮的装配工序，也避免了二次装夹带来的同轴度误差，在3C电子点胶、桌面型雕刻送料、小型传送带驱动这类对安装空间有严格限制的场景中，能大幅缩减动力端的整体占用体积。从结构设计逻辑来看，电机主体采用方形端盖搭配矩形定子壳体的构型，四个角位预留的沉头安装孔，可直接从端面锁付固定到设备安装板上，相比圆形机壳的电机，方形结构在安装时不需要额外设计抱紧夹具，装配时的防转定位也更可靠，不会出现长期运行后电机本体松动移位的问题。输出端的同步轮采用齿形标准匹配常用的MXL型同步带，轮齿的径向跳动公差控制在0.02mm以内，能保证高速步进运行时传动平稳无冲击，不会因为带轮偏心导致同步带出现跳齿、磨损过快的问题。端盖与定子壳体的配合面采用止口定位设计，装配时能自动保证前后轴承的同轴度，减少转子运行时的径向窜动，降低运行噪音的同时也能提升轴承的使用寿命。出线端的位置设置在壳体侧方，避开了安装面的干涉区域，布线时可以顺着设备侧壁走线，不会因为线材弯折过度导致内部引线断裂。从安装边界来看，电机本体的方形截面尺寸适配市面上常用的42系列步进电机安装孔位，替换现有同规格电机时不需要重新加工安装板，输出轴的伸出长度经过匹配计算，安装同步轮后带轮端面与电机前端盖的间隙控制在1mm左右，既不会出现摩擦端盖的问题，也能给同步带的安装留出足够的张紧调整空间。转子部分的磁钢排布经过优化，在保证输出扭矩满足小型设备负载需求的前提下，尽可能压缩了电机本体的轴向长度，让整个动力单元的结构更紧凑，在多轴排布的小型自动化设备中，相邻轴的电机不会出现安装干涉的问题。前端盖的轴承位采用过盈配合设计，轴承压装后不需要额外添加卡簧固定，能承受同步带传动带来的径向拉力，长期运行不会出现轴承外圈松脱移位的情况。
