ER11数控直流主轴电机结构设计

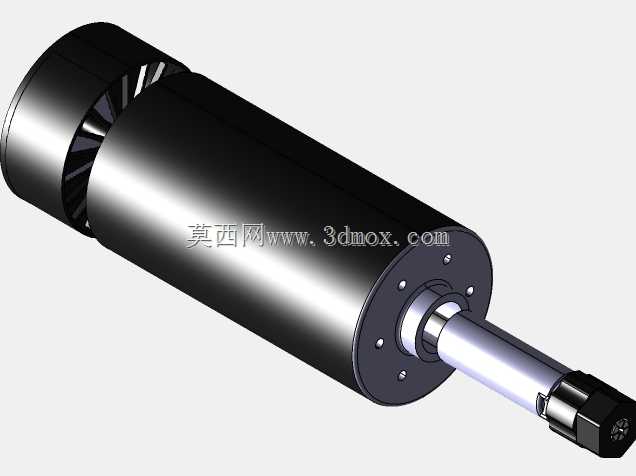

这款ER11夹头适配的数控直流电机，主要面向小型数控加工设备的主轴驱动场景，常见于桌面级CNC雕刻机、小型PCB铣削设备、精密微孔加工专机的动力输出端，也可作为小型自动化打磨、去毛刺工位的旋转动力源，适配轻载连续加工、小进给量精密切削的工况需求。从结构设计来看，电机本体采用圆柱形机壳布局，后端集成散热风叶结构，机壳表面做光滑金属质感处理，既保证转子运转的同轴度基准，也能通过风叶带动气流沿机壳轴向流动，带走持续运转产生的铜损与铁损热量，避免长时间高转速下绕组温升过高影响输出扭矩稳定性。输出端直接集成ER11弹性夹头安装结构，省去了额外的联轴器转接环节，可直接夹持直径1-7mm范围的铣刀、钻头、磨头等切削工具，夹头锁紧螺母采用标准ER型六角结构，配套通用扳手即可完成刀具拆装，换刀操作便捷，同时能保证刀具夹持的径向跳动控制在精密切削允许的范围内。设计过程中优先考虑了安装适配性，机壳外径采用通用小型主轴的标准尺寸，可直接适配市面常见的主轴固定座安装孔位，安装时无需额外定制转接法兰，输出轴的伸出长度经过匹配计算，既保证夹头部分有足够的操作空间拆装刀具，也不会因为轴伸过长导致高转速下的挠曲变形，影响加工精度。电机的端盖部分采用多颗圆周均布的紧固螺钉连接，保证端盖与机壳的装配同轴度，轴承位的公差配合经过优化，既能支撑转子承受切削过程中的径向切削力，也能控制轴承的预紧量，降低高速运转时的轴承噪音与发热。后端的风叶与机壳之间留有均匀的通风间隙，进风方向沿电机轴向布置，不会因为安装空间的遮挡影响散热效率，适配小型设备内部紧凑的安装布局，即使在半封闭的设备舱内也能维持稳定的散热效果。在实际选型应用中，这款电机的转速区间适配轻载精密切削的需求，直流供电的特性也方便配套调速器实现转速的无级调节，可根据不同的加工材料、刀具直径调整合适的输出转速，比如加工亚克力、PCB等软质材料时可拉高转速获得更好的表面加工质量，加工软金属时适当降低转速保证刀具使用寿命。整体结构没有冗余的外置部件，所有功能部件都集成在电机本体上，减少了设备装配时的零件数量，降低了小型数控设备的装配调试难度，也减少了后续使用过程中的故障点，适合桌面级加工设备、小型教学用数控装置的动力配套。
