DC电源公头接插件结构设计

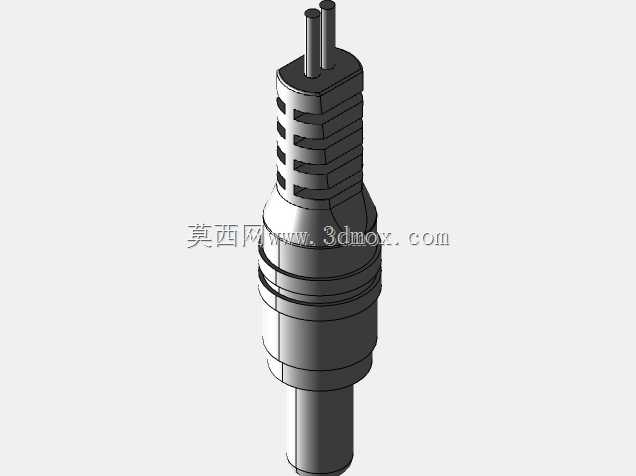

日常做消费电子、小型工控板卡供电回路设计时，DC直流电源公头是绕不开的基础连接件，这类接插件广泛用在桌面式电源适配器、小型仪器供电输入端、外置供电的外设模块上，承担低压直流回路的导通与物理连接作用，是小功率直流供电场景里普及率极高的连接部件。做这个接插件的三维结构设计时，首先要考虑实际使用中的插拔寿命，插合端的金属插芯采用同轴结构，中心为正极接触端，外层金属筒体为负极回路，插芯根部的绝缘隔圈要保证正负极之间的爬电距离满足低压直流供电的绝缘要求，避免长期使用后积尘、凝露导致的极间短路。插合端的金属件采用滚花工艺与内部塑胶基体嵌合，保证插拔受力时金属件不会与塑胶主体松脱，插芯端部做圆角导向处理，方便对准母座插入，避免硬插导致的母座插针弯折、公头插芯变形问题。尾部的塑胶壳体做了多道环形防滑槽，一方面是插拔时手指捏持能获得足够摩擦力，方便施力插拔，另一方面这些环形槽也能缓解线材弯折时的应力集中，避免线材根部因为反复弯折出现铜丝断裂、外皮破损的问题，尾部的出线孔做了锥度收窄，适配常规线径的两芯电源线，装配时可以打胶或者做线卡固定，保证线材受拉时不会把内部焊点扯脱。塑胶主体的握持段做了扁位结构，不是完全的圆柱造型，一方面是注塑成型时方便模具定位，避免塑胶件成型后出现周向转动的公差问题，另一方面用户插拔时捏持扁位不会打滑，施力方向更顺。设计时要严格控制插芯的外露长度、外径尺寸，和通用DC母座的尺寸公差做匹配，保证插合后接触电阻稳定，不会出现接触不良、插合过松容易脱落，或者插合过紧插拔费力的问题。金属插芯的内部做了收口处理，和母座插针配合时能保持足够的接触压力，长期插拔后依然能保证导通稳定性，插芯表面做镀镍处理，提升抗氧化能力，避免长期暴露在空气中出现氧化层导致接触电阻变大、供电时发热的问题。整个接插件的外形尺寸要适配常规的适配器外壳开孔，安装时不会和周边的结构件产生干涉，塑胶外壳的壁厚均匀，避免注塑成型时出现缩痕、翘曲的问题，分模线设置在塑胶件的棱角位置，保证外观面没有明显的合模线毛刺，不需要额外做二次修边处理。做结构校验时还要模拟实际插拔的受力情况，保证塑胶主体的强度能承受常规插拔的侧向力，不会出现壳体开裂的问题，内部的焊线空间足够容纳正负极的焊点，不会出现装配时焊点和壳体干涉、压伤线材绝缘皮的隐患。
