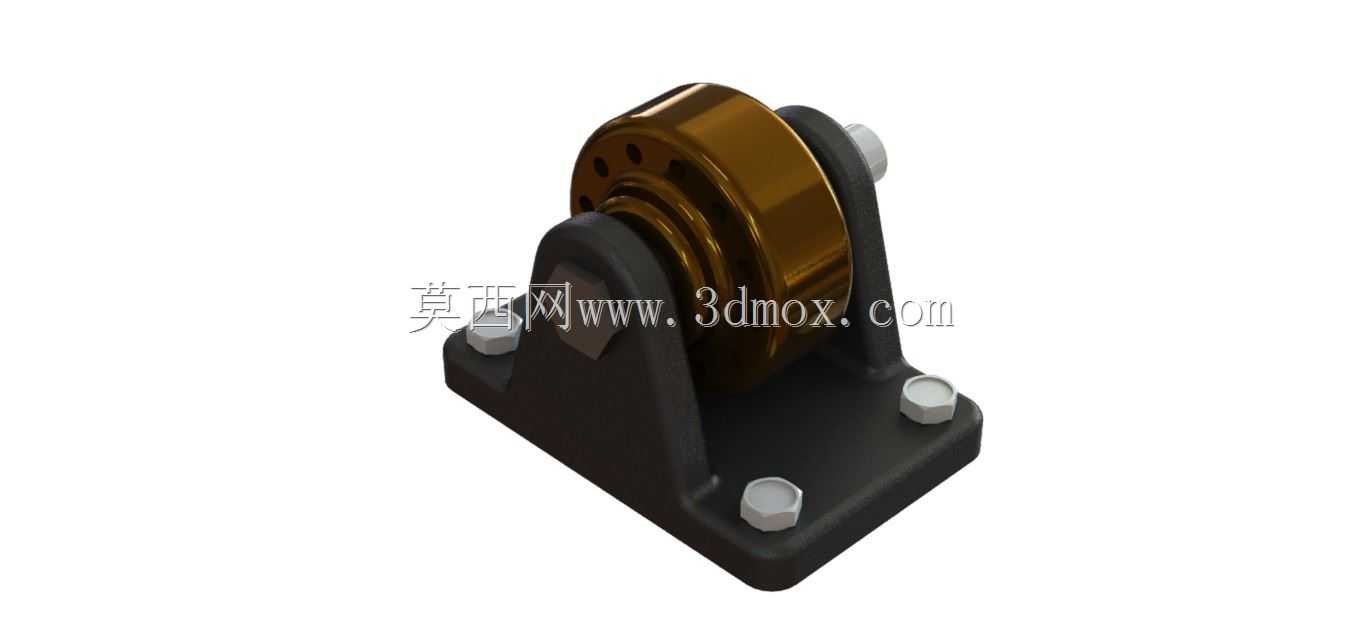

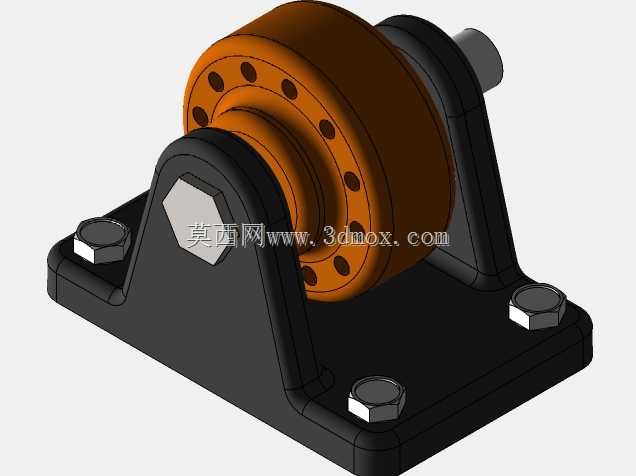

带安装支座的单轮行走支撑组件

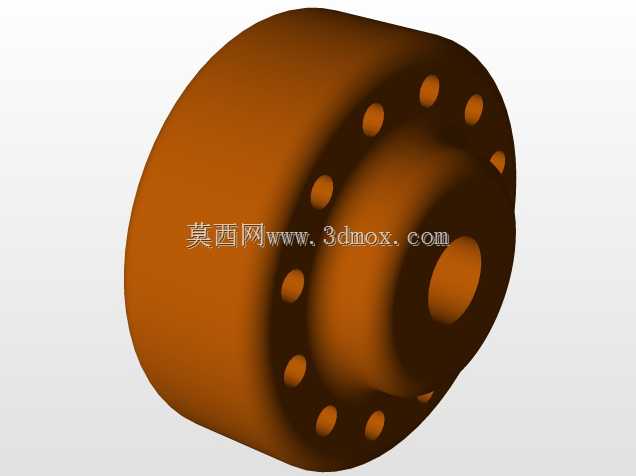

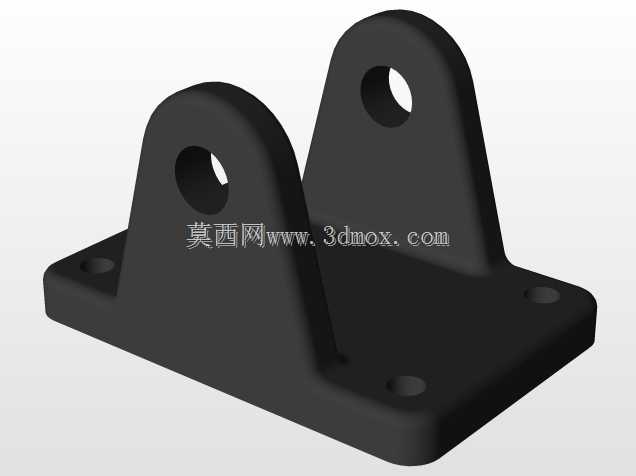

这款带安装支座的单轮组件，在轻型输送线、小型AGV机器人、工位周转料架这类需要短距离位移的场景里适配性很强，日常做非标设备改型时，经常会用到这类结构简单、安装便捷的行走支撑件。从结构设计来看，轮体采用金属材质加工，表面做了硬化处理，能承受一定的径向载荷，轮面宽度适中，和地面接触时压强分布均匀，在平整的环氧地坪、钢板工作台面移动时不会出现卡滞或压痕。两侧的支撑支架采用一体式铸造成型后再做机加工，轴孔位置预留了轴承安装位，能保证轮体转动时的同轴度，减少转动过程中的径向窜动，支架和底部安装底板采用螺栓紧固连接，底板上预留了四个内六角螺栓安装孔，孔位按照标准安装间距排布，不需要额外做转接板就能直接固定在设备机架底部。设计时优先考虑了安装维护的便捷性，轮轴和支架采用可拆卸连接，后期轮体磨损后只需要拆下轴端的紧固件就能快速更换轮体，不需要整体拆卸整个支座，能减少设备维护的停机时间。轮体和支架之间预留了足够的转动间隙，不会因为加工误差或者装配偏差出现轮体蹭到支架的情况，两侧的轴端做了防松处理，设备长时间运行也不会出现轴件松脱的问题。从安装边界来看，底板的安装孔距适配常用的铝型材机架安装尺寸，整体高度控制在常规行走轮的安装高度范围内，替换现有同规格脚轮时不需要调整设备底部的支撑高度，轮体的转动半径经过核算，在设备转向时不会和机架底部的其他结构件产生干涉。这类单轮组件不需要额外搭配转向结构，适合做定向行走的支撑位，在小型运输机器人的从动轮位置、轻型物料推车的固定支撑位都能直接使用，轮体的承载能力覆盖日常轻型物料转运的载荷需求，支架的结构强度经过校核，在额定载荷下不会出现支架变形或者断裂的情况。建模时对各个配合面都做了公差标注，安装孔的位置度、轴孔的同轴度都按照通用机械加工的精度要求设置，导出的模型可以直接用于装配干涉检查，也能直接生成工程图用于加工生产，不需要再对模型结构做额外的修补调整。
