机器人用菱形法兰万向球输送支撑件

　　做自动化输送线和移动机器人底盘结构设计的工程师，对这类菱形法兰安装的万向球不会陌生，它和常规定向脚轮、万向脚轮的核心差异，在于它不需要轮架做回转支撑，直接靠内部的钢珠实现任意方向的滑动承载，在很多需要低摩擦多向位移的工位上，比传统脚轮的响应速度更快，安装占用的垂直高度也更小。

　　先从实际应用场景说起，这类零件最常见的部署位置，一类是AGV、Roda Boba这类小型移动机器人的底盘辅助支撑位，当机器人底盘的驱动轮间距较大、或者负载重心偏移超出驱动轮支撑范围时，在底盘边角位置加装这类万向球做辅助支撑，不会额外增加行走阻力，还能避免底盘倾斜剐蹭地面；另一类是流水线的无动力输送段，比如钣金件加工线、电子组装线的工作台面，密集排布这类万向球之后，操作人员可以轻松推动几十公斤的工件在台面上做任意方向的平移、转向，不需要额外配置动力滚筒，成本低且维护量极小。还有一类场景是工装夹具的底部支撑，在需要频繁换位的焊接工装、装配工装上装几个这类万向球，换位时只需要轻轻推动就能移动，到位后配合脚杯锁死就能固定，比装重型脚轮的整体高度低很多，不会抬高工装的作业面高度。

　　从功能特性上看，这款万向球采用主钢珠外露的结构，主钢珠下方布置了一圈小直径的承托钢珠，把主钢珠和壳体之间的滑动摩擦变成滚动摩擦，大幅降低了推动负载需要的作用力，壳体采用冲压成型的镀锌钢板，两个菱形布置的安装耳直接和壳体一体冲压成型，没有额外的焊接接缝，长期受侧向力的时候也不会出现安装耳断裂的问题。主钢珠采用轴承钢材质，表面做了硬化处理，硬度能达到HRC60以上，日常和金属工件、地面接触的时候不容易出现凹坑、磨损，长期使用也不会出现推动卡滞的问题。和那种圆柱形压入式安装的万向球比，这种菱形法兰的安装方式不需要在安装板上加工高精度的沉孔，只需要打两个对应孔径的螺栓过孔，用螺栓直接锁紧就能固定，安装效率高，后期更换的时候也不需要拆整段输送面，直接拧下螺栓就能替换，维护成本很低。

　　说回设计思路，做这类零件的三维建模的时候，首先要确认主钢珠的凸出高度，这个尺寸直接决定了工件或者底盘和安装面之间的最小间隙，要是凸出量设计太小，壳体边缘会蹭到工件底面或者地面，不仅会增大摩擦阻力，还会刮花工件表面；要是凸出量太大，主钢珠的承托深度不够，承受重载的时候主钢珠有可能从壳体里脱出，造成安全隐患。然后是两个安装孔的中心距，这个尺寸必须和常用的安装标准对齐，不然现场安装的时候会出现孔位对不上的问题，要重新打孔非常麻烦。安装耳的折弯角度也要精准控制，要保证整个安装面贴紧安装板的时候，主钢珠的轴线完全垂直于安装面，要是安装耳角度有偏差，锁紧螺栓之后壳体倾斜，主钢珠的受力方向就会偏移，不仅转动不顺畅，还会加剧内部小钢珠的偏磨，大幅缩短使用寿命。内部的承托钢珠排布要做等距阵列，保证主钢珠在任意方向受力的时候，都有至少三颗承托钢珠均匀分担载荷，避免局部应力集中造成壳体凹陷。主钢珠和壳体上口的间隙也要控制合理，间隙太小容易被灰尘、碎屑卡住，间隙太大会让细小的切屑、杂物掉进内部，磨损钢珠表面。

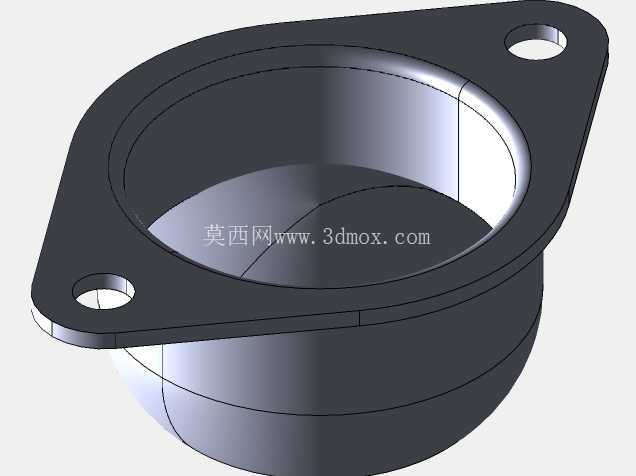

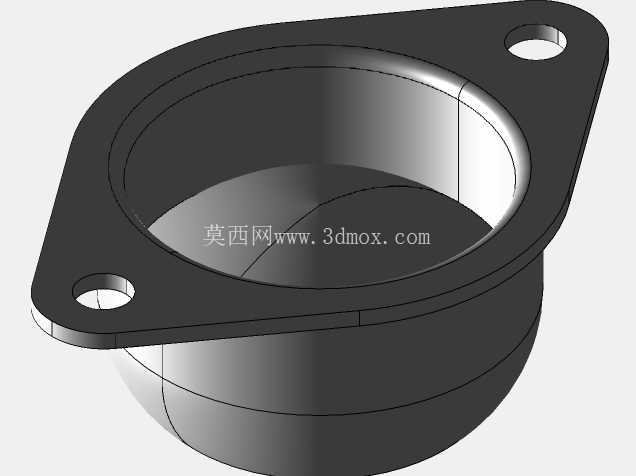

　　再讲尺寸和安装边界，这款万向球的整体轮廓是菱形法兰结构，两个安装孔分布在法兰的两个对角，安装孔的孔径适配常用的M5或者M6内六角螺栓，安装的时候不需要太大的操作空间，在狭窄的底盘空间里也能顺利拧紧紧固件。整体安装高度比同负载等级的小型万向脚轮低30%左右，对安装空间的垂直方向尺寸要求更小，适合用在底盘高度受限的小型机器人上。承载能力方面，单颗这类万向球的动态承载能到几十公斤，静态承载更高，在输送台面上排布的时候，按照工件的重量和接触点数量计算，预留1.5倍的安全系数排布就足够，不需要过度排布造成成本浪费。安装的时候要注意，所有支撑点的万向球安装高度要保持一致，要是有个别万向球凸出高度过高，会造成负载集中在这几个点上，超出承载极限就会出现钢珠卡滞、壳体变形的问题；要是高度太低，就会出现虚接触，起不到支撑作用。另外在有切削液、粉尘的工位使用的时候，可以选带密封毡圈的款式，能阻挡大部分杂物进入内部，延长使用寿命，不过这款模型对应的是常规无密封的款式，适合在干燥、少尘的室内环境使用，比如电子组装车间、机器人测试场地这类场景。

　　很多刚入行的工程师选这类零件的时候，容易把它和脚轮的选型逻辑混淆，脚轮是靠轮子的滚动实现位移，有固定的滚动方向，要转向必须靠轮架回转，适合长距离的移动场景；而万向球是靠钢珠的多向滚动实现任意方向的位移，没有固定的滚动方向，适合短距离、频繁换向的平移场景，两者的适用场景完全不同，不能互相替代。比如在输送台面上，要是装脚轮的话，工件只能沿着轮子的滚动方向移动，要转向就非常费劲，而装万向球就完全没有这个问题，这也是为什么这类零件在无动力输送工位上被大量使用的原因。在做三维建模的时候，还要注意把内部的钢珠间隙、壳体的冲压圆角都还原出来，不要做成完全贴合的实体，不然做运动仿真的时候会出现过约束，没法模拟真实的滚动效果，导入装配体的时候也要注意安装面的配合约束，保证主钢珠的顶点和接触平面刚好相切，不要出现过盈或者间隙过大的问题，避免后续做干涉检查的时候出现误报。
