Robocon赛事箭头拾取夹持执行机构

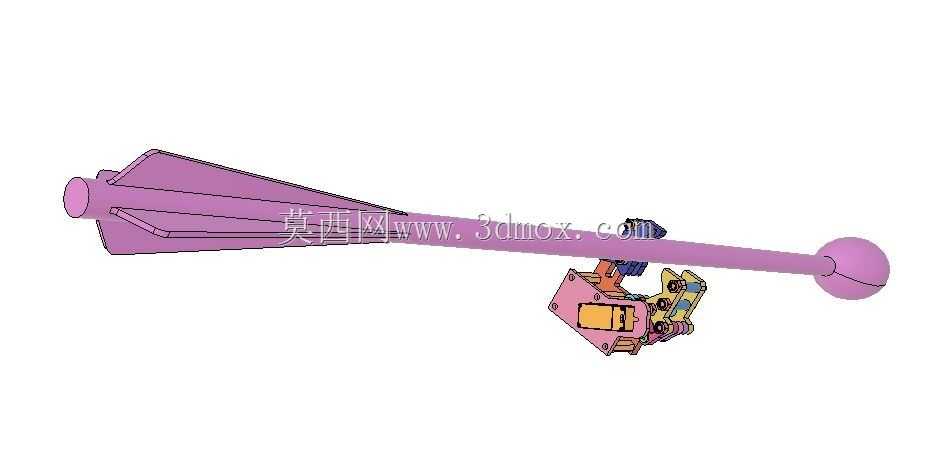

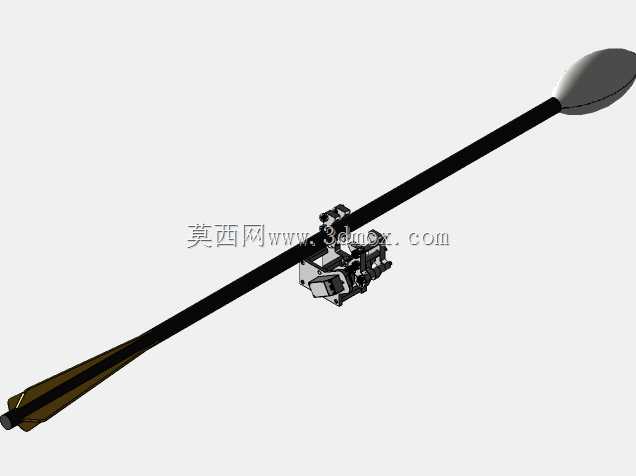

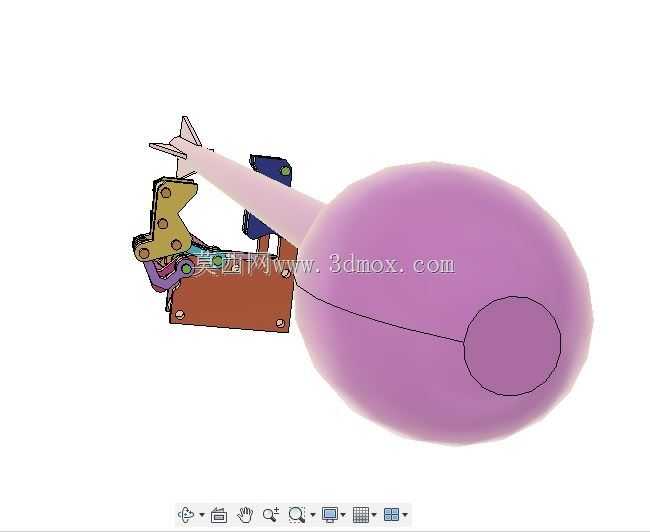

该夹持机构针对Robocon赛事中投壶类箭矢的拾取、持取、投放动作需求开发，核心适配赛事场景中快速移动下的目标抓取工况，可搭载在参赛移动机器人的前端执行位，完成场地内散落箭矢的自主拾取与定向投放作业。从结构布局来看，机构采用多连杆铰接的夹指布局，夹指工作面做了贴合箭杆弧面的仿形处理，接触位置预留了软质缓冲层的安装位，避免刚性接触刮伤箭杆表面，同时保证夹取过程中不会出现箭杆滑脱、偏转的问题。驱动端采用摆臂式动力输入，可直接对接舵机或小型直线推杆的输出轴，传动链路短，动作响应延迟低，能在机器人行进过程中完成夹取动作，无需整机停稳后再执行拾取，有效压缩单轮作业的循环时长。安装边界上，机构底座预留了成组的标准安装孔位，可直接固定在铝型材搭建的机器人前端支架上，整体外伸长度控制在合理区间，不会过多占用机器人前端的避障传感器安装空间，夹指张开行程覆盖赛事用箭的最大杆径范围，闭合后夹持力可通过驱动端的输出力矩做线性调整，既能稳定夹持箭杆完成抬升、转向动作，也不会因夹持力过大导致箭杆变形。设计过程中针对拾取动作的容错性做了专项优化，夹指入口做了外扩的导向斜面，当机器人定位存在±10mm以内的偏差时，箭杆可顺着导向斜面滑入夹指的有效夹持区间，降低对机器人视觉定位精度的依赖，适配赛事现场复杂光照下的视觉识别误差场景。机构的旋转铰接位均采用自润滑衬套做间隙配合，长时间往复动作下不会出现卡滞、磨损松旷的问题，整体重量做了轻量化处理，不会给机器人前端带来过多的负载负担，保证机器人转向、行进过程中的动作稳定性。夹指的持取段做了加长处理，拾取后箭杆的重心落在夹指的支撑区间内，机器人快速加减速移动时箭杆不会出现晃荡、脱落的情况，投放时夹指张开动作同步性好，箭杆可沿预设轨迹精准落入目标投放区域，不会出现卡箭、带箭的问题。
