大众2升16阀排气法兰三维结构设计

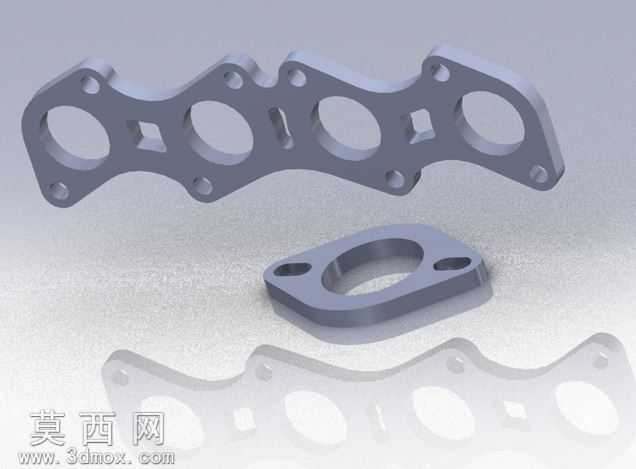

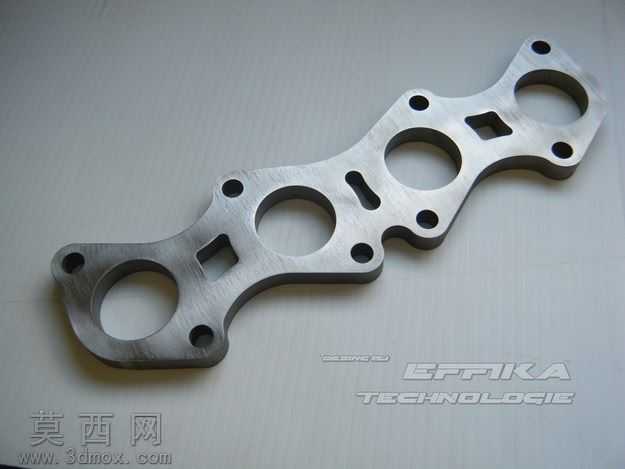

本模型为适配大众2升16阀发动机的排气法兰，建模阶段以实际装车的密封、安装匹配需求为核心逻辑，首先基于发动机缸盖排气侧的接口尺寸、排气歧管的对接孔径参数，绘制法兰的整体轮廓基准草图，精准定位四个大尺寸排气流通孔的中心距与孔径，确保排气通路的通畅性，避免与缸盖排气口出现错位干涉。建模过程中同步排布所有安装固定孔位，包含缸盖侧的连接螺栓孔、排气歧管侧的定位孔，每个孔位的孔径、沉头深度都严格按照紧固件规格设定，保证安装时螺栓能够顺利穿入并提供足够的压紧力。针对法兰1/2留厚的设计要求，在建模时对法兰本体的厚度进行分区处理，密封贴合区域保留足够的实体厚度以保障压紧时的结构强度，避免长期受高温排气冲击出现变形漏气，非核心受力区域做适配性的厚度优化，在不降低结构刚性的前提下控制零件整体重量。模型上额外设计的定位槽与减重方孔，既能够在安装时起到快速对位的作用，也可以减少法兰与周边零部件的安装干涉，同时分散热胀冷缩产生的结构应力。材质设定上匹配排气系统的高温工作场景，选用耐高温的金属材质参数，渲染阶段还原金属机加工后的哑光金属质感，对孔位边缘、法兰贴合面做精细化的倒角处理，去除尖锐棱角还原真实机加工零件的工艺特征。结构设计上充分考虑排气系统的工作工况，法兰整体轮廓做圆弧过渡处理，避免应力集中导致的法兰开裂，所有孔位的同轴度、平面度参数都在建模时做约束设定，保证法兰两侧的贴合面具备足够的平面度，实现排气接口的有效密封，杜绝排气泄漏问题。整个建模过程严格遵循汽车排气零部件的设计规范，每一处结构尺寸都围绕装车适配性、工作可靠性展开，既满足与大众2升16阀发动机的精准匹配，也兼顾了零件加工的工艺可行性，能够直接用于后续的零件加工验证、排气系统装配模拟等场景。
