多自由度连杆式教学演示机械臂结构

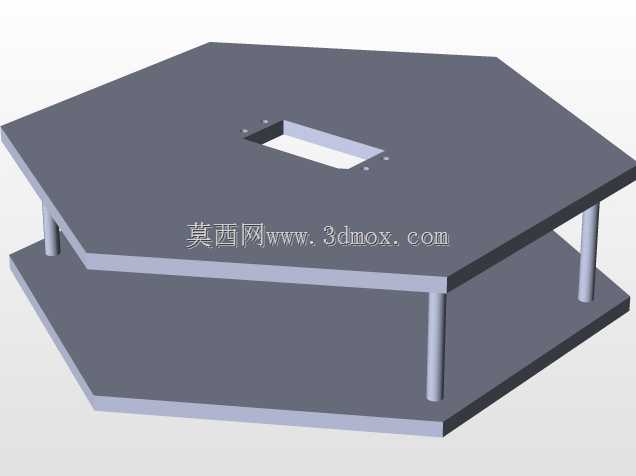

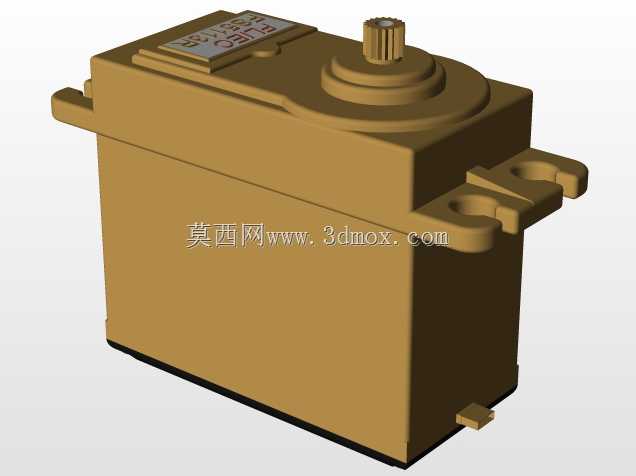

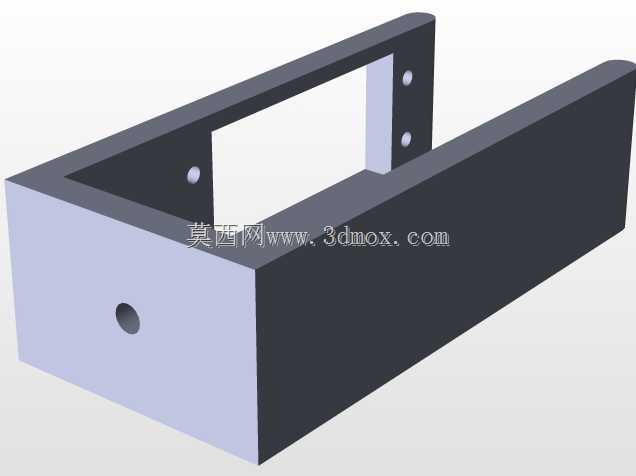

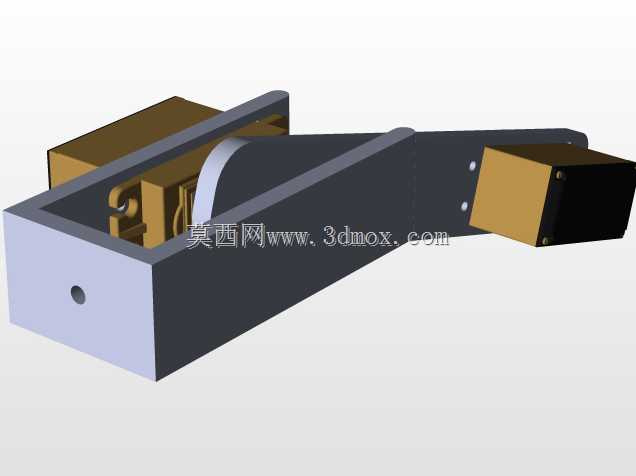

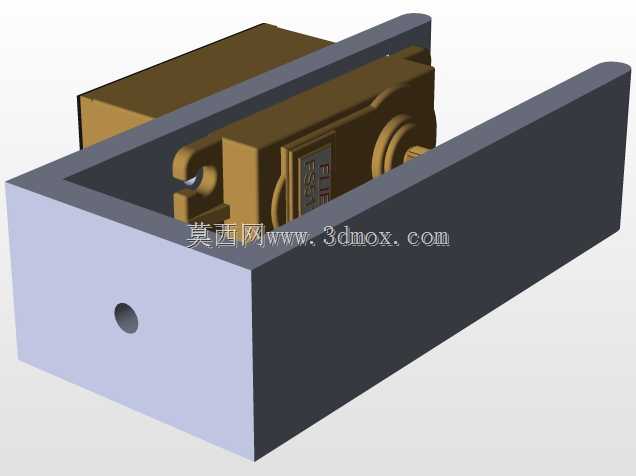

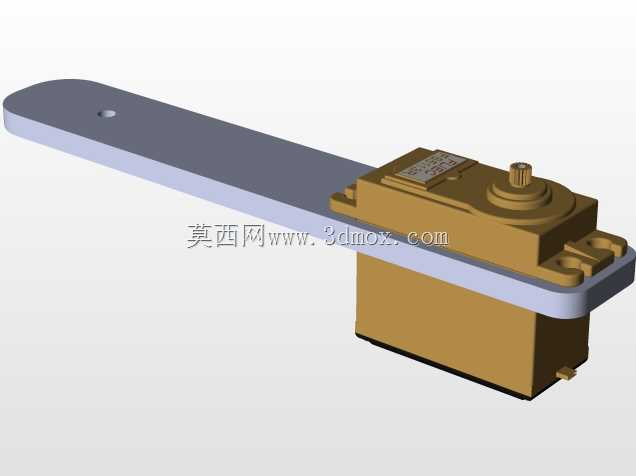

这款连杆式机械结构主要面向高校机械原理教学、实验室原理验证场景设计，也可作为小型工位简易搬送机构的原型参考，整体采用立式多连杆串联布局，底部为正六边形双层安装基座，下层基座预留了四个支脚安装位，可直接通过螺栓固定在实验台架或工位台面上，安装边界需预留至少基座直径1.2倍的平面空间，避免臂杆回转时与周边设备产生干涉。从功能实现逻辑来看，该结构依靠多组刚性连杆的铰接配合完成动作传递，臂段共设置两处带配重块的铰接关节，末端设置竖直操作杆安装位，可根据使用需求更换夹爪、吸盘或标记笔等执行端配件，能够完成平面内定角度回转、臂段俯仰抬升等基础动作，没有集成复杂的伺服驱动组件，核心是通过纯机械结构展示连杆传动的运动轨迹、死点位置、力传递特性等机械原理知识点。设计过程中优先考虑了结构的易拆解性，所有铰接位置均采用可拆卸销轴连接，基座与臂杆的连接位置设置了定位凸台，既保证装配时的同轴度精度，也方便教学场景下反复拆装演示连杆机构的组成逻辑，配重块的位置经过重心配平计算，能够在无额外动力输入的情况下让臂段保持在任意调整角度，不会出现自行下坠的问题，适合手动调整姿态展示不同位姿下的连杆受力状态。在实际教学应用中，该结构可配合位移传感器、拉力计等配件完成连杆机构运动学参数测量实验，也可作为简易机械臂设计的原型参考，帮助设计人员验证连杆长度配比、关节布置位置对工作覆盖范围的影响，整体结构没有复杂的异形曲面零件，所有臂杆、基座、配重块均采用规则型材加工而成，加工难度低，装配公差要求宽松，适合小批量制作用于教学场景。臂杆的活动范围覆盖基座上方半球形空间，最大俯仰角度可达到水平面上60度至竖直向下15度，回转范围覆盖基座周边300度区域，仅在背部连杆收拢位置存在小范围的运动死区，完全满足教学演示过程中对不同运动姿态的展示需求，铰接位置预留了润滑脂加注间隙，长期反复拆装使用也不会出现铰接卡顿的问题。
