带锁紧槽传动用锥形衬套结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:289426
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计
  • 带锁紧槽传动用锥形衬套结构设计

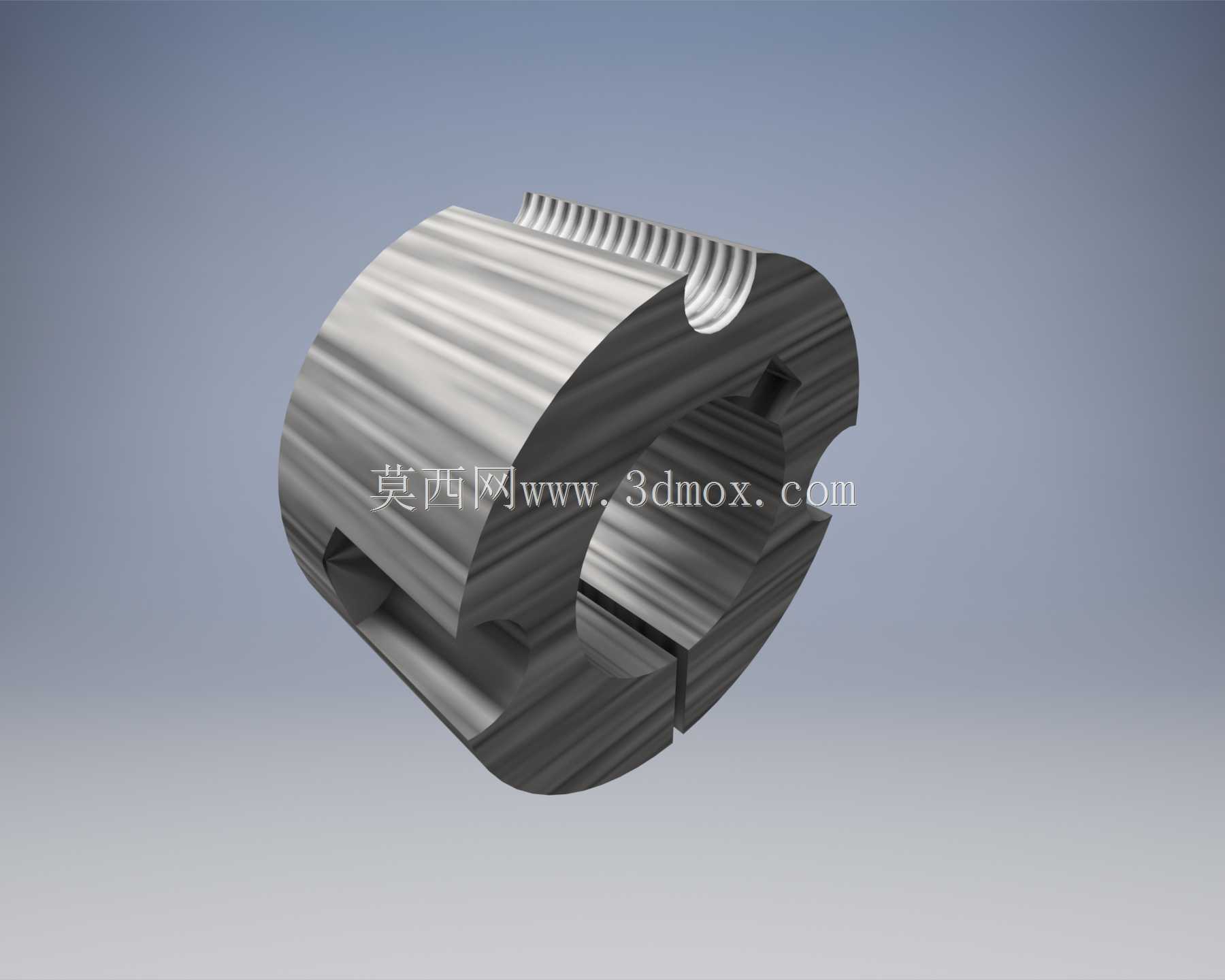

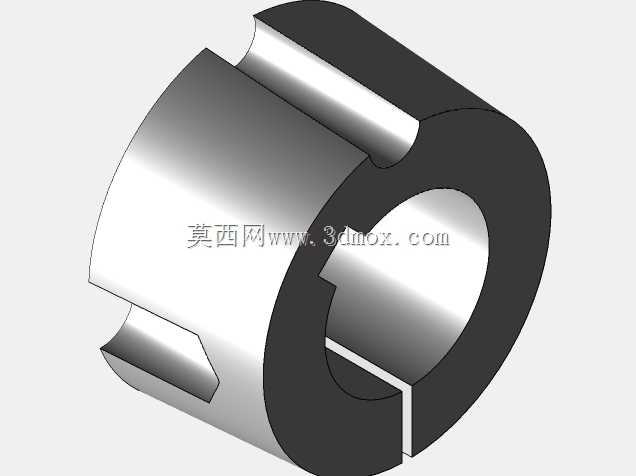

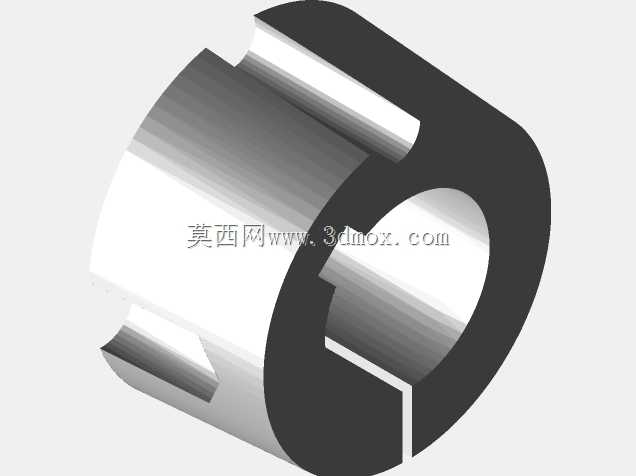

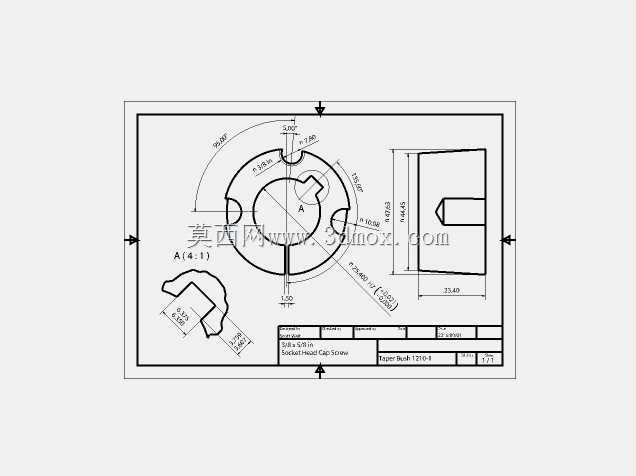

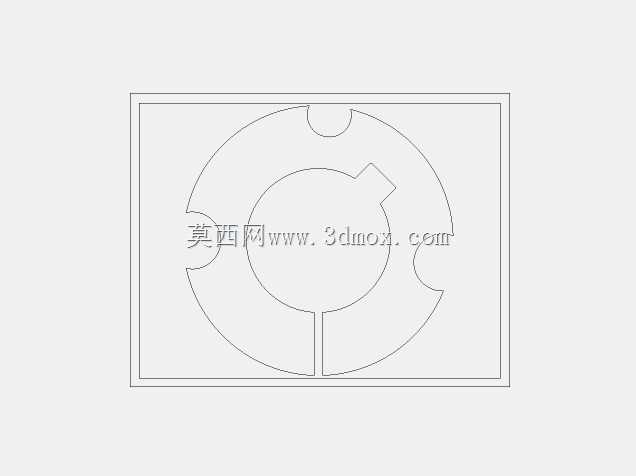

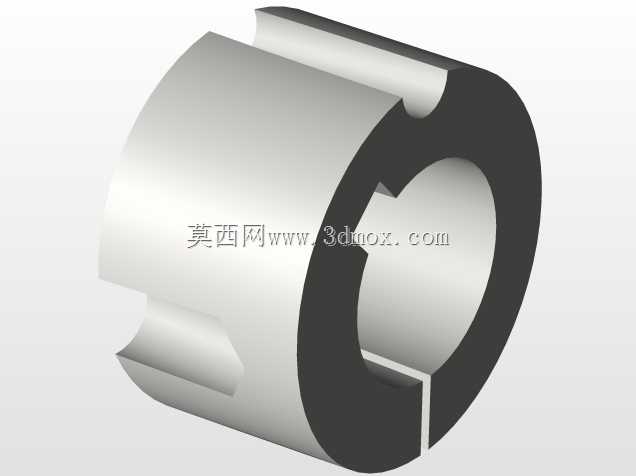

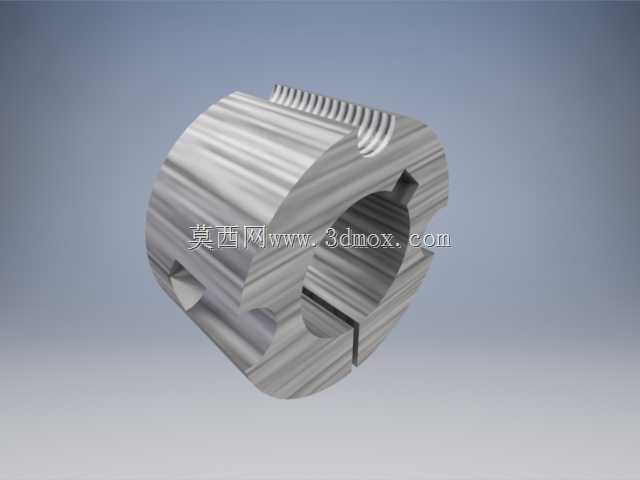

这类带轴向开槽的锥形衬套,在带传动、链轮传动的轴系连接场景中应用极为普遍,常见于风机、输送机、轻工包装设备的动力传递环节,核心作用是在轴与轮毂之间建立无键的过盈连接,替代传统平键连接来传递扭矩,同时大幅降低轴系的对中安装难度,也方便后期维护时的拆卸作业,避免长期运行后轮毂与轴发生锈蚀咬合的问题。从结构设计逻辑来看,衬套外锥面与带轮、链轮的内锥孔配合,内孔与传动轴采用间隙配合预装,当拧紧衬套法兰端的锁紧螺钉时,轴向的拉力会让衬套沿着锥面轴向移动,外锥面受挤压后,内孔会均匀收缩抱紧传动轴,外表面则撑紧轮毂内锥面,依靠接触面的静摩擦力来传递扭矩,相比平键连接,这种结构不会在轴上加工键槽造成应力集中,能有效提升轴的疲劳强度,也允许轮毂在轴上做小范围的轴向位置调整,适配不同的安装中心距要求。设计过程中需要重点关注几个核心边界:首先是锥度的选取,常规传动场景下多采用1:12的标准锥度,这个锥度能保证足够的自锁性能,避免运行中受振动冲击出现衬套松脱,同时拆卸时不需要过大的顶出力就能顺利将衬套从锥孔中退出;其次是轴向开槽的设计,开槽从衬套小端延伸至靠近法兰的位置,槽宽根据衬套的公称尺寸匹配,保证衬套收缩时有足够的变形量,同时不会因为开槽导致结构强度不足,槽端需要设计止裂孔,避免长期受交变应力时槽端出现裂纹扩展。安装边界方面,这类衬套的法兰端会预留均布的螺钉孔与拆卸螺纹孔,安装时不需要额外加热轮毂或者敲击作业,只需要按对角顺序逐步拧紧锁紧螺钉,达到规定的拧紧力矩即可完成安装;拆卸时只需要将锁紧螺钉拧入拆卸螺纹孔,均匀顶出就能让衬套与锥面脱开,不需要使用拉马等工具强行拉扯轮毂,能有效保护传动件的配合面不受损伤。从实际使用的反馈来看,这种衬套对轴的加工精度要求比平键连接更低,只要轴的尺寸公差在h9范围内,表面粗糙度达到Ra3.2就能满足使用要求,能降低轴类零件的加工成本,同时因为是无间隙的过盈连接,传动过程中没有回程间隙,传动精度更高,在正反转频繁的传动场景中优势尤为明显,不会出现平键连接常见的键侧磨损、键槽崩裂的故障。设计建模时需要重点保证锥面的同轴度要求,内孔与外锥面的同轴度公差需要控制在0.02mm以内,避免抱紧后出现轴与轮毂不同心,导致带轮、链轮运转时出现径向跳动,加剧传动带、链条的磨损;法兰端面与衬套轴线的垂直度也要严格控制,保证螺钉锁紧时受力均匀,避免衬套出现偏斜导致局部应力过大。
