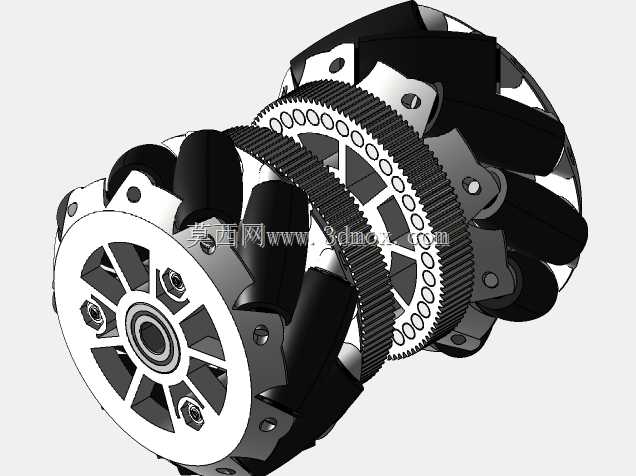

带正交编码功能的3D打印麦克纳姆轮结构

这款麦克纳姆轮主要面向全向移动类设备的研发与小批量试制场景，常见于仓储AGV、教学实训机器人、小型巡检转运设备的行走端，相比普通舵轮或差速轮组，它无需额外设计转向机构就能实现平面内任意方向的平移、原地旋转动作，对狭窄通道内的设备走位适配性更强。设计阶段优先考虑了3D打印工艺的成型特性，轮体主支撑结构做了等壁厚处理，避免打印过程中出现局部塌陷或翘曲变形，辊子安装位预留了0.2mm的装配间隙，既保证打印完成后无需二次大量修配就能完成组装，也不会因间隙过大导致辊子晃动影响行走精度。轮体集成的正齿轮采用标准模数设计，可直接与常规驱动电机的输出齿轮啮合，省去额外设计传动转接件的步骤，齿轮的齿宽、齿顶圆参数都做了适配3D打印强度的优化，避免小扭矩传动下出现断齿问题。轮体上预留的磁铁安装槽位，位置与霍尔效应传感器的安装基准严格对齐，两个霍尔元件呈正交排布，可直接输出正交编码信号，无需额外加装外置编码器就能采集轮体的实时转速、转动方向数据，给底盘运动控制提供闭环反馈，大幅简化移动底盘的传感布置走线。安装接口采用标准中心孔加周向螺栓固定的形式，中心轴承位适配常规深沟球轴承的安装尺寸，可直接套在常规轮轴上，周向的安装孔位做了沉头处理，螺栓锁紧后不会突出轮体端面，避免与周边安装结构产生干涉。轮周的辊子采用交错排布形式，保证任意转动角度下都有至少三个辊子与接触面贴合，行走过程中不会出现跳轮或卡顿，辊子的外轮廓曲线经过运动学校核，保证全向移动时的速度分解符合麦克纳姆轮的运动学模型，不会出现横向移动时的速度偏差。整体结构拆分后所有零件都可通过桌面级FDM3D打印机完成制作，无需支撑结构就能打印出合格零件，适合研发阶段快速迭代验证轮组参数，也可用于小批量定制化移动设备的轮组配套。
